6
ELEKTRISCHE INSTALLATION
6.2.5 Anschlüsse des Flexi-Loop-Knotens EMSS
52 B E T R I E B S A N L E I T U N G | Flexi Loop
GEFAHR
Gefahr durch Überstrom
Bei Nichtbeachtung kann ein Leitungsbrand entstehen.
Wenn die Verbindungsleitungen der Flexi-Loop-Knoten aufgetrennt werden, z. B. um
diese direkt mit einem separaten Netzteil zu versorgen, dann werden mehrere Netzteile
parallel geschaltet. Dies kann bei einem Masseabriss zu Überstrom und Leitungsbrand
führen.
Niemals die Verbindungsleitungen der Flexi-Loop-Knoten auftrennen.
b

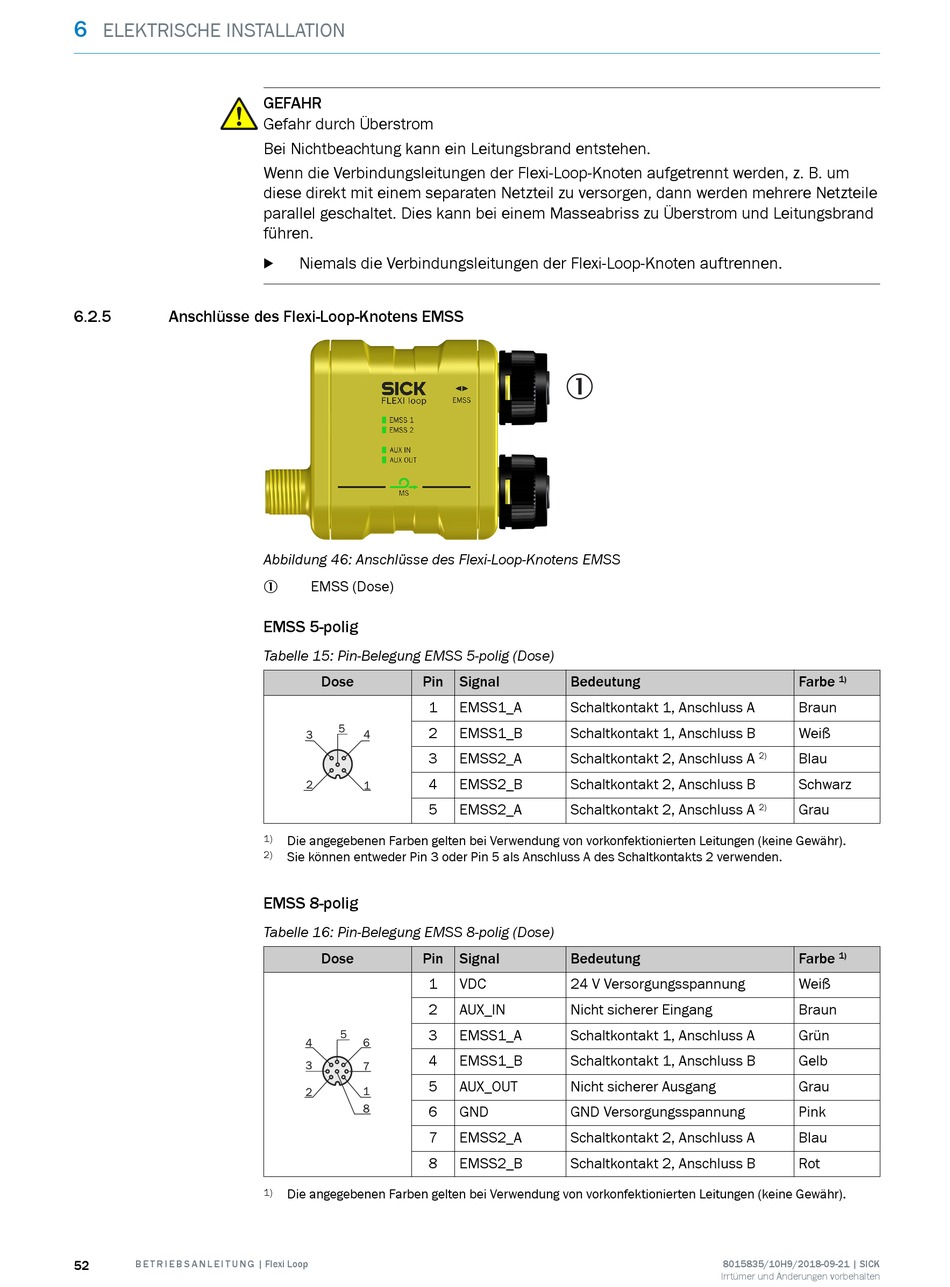

Abbildung 46: Anschlüsse des Flexi-Loop-Knotens EMSS
EMSS (Dose)
1
EMSS 5-polig
Tabelle 15: Pin-Belegung EMSS 5-polig (Dose)
Dose Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
2) Sie können entweder Pin 3 oder Pin 5 als Anschluss A des Schaltkontakts 2 verwenden.
EMSS 8-polig
Tabelle 16: Pin-Belegung EMSS 8-polig (Dose)
Dose Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
1
Signal Bedeutung
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
EMSS2_A Schaltkontakt 2, Anschluss A
Signal Bedeutung
VDC 24 V Versorgungsspannung
AUX_IN Nicht sicherer Eingang
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
AUX_OUT Nicht sicherer Ausgang
GND GND Versorgungsspannung
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
Farbe
1)
Braun
Weiß
2) Blau
Schwarz
2) Grau
Farbe
1)
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
