PRODUKTBESCHREIBUNG
28 B E T R I E B S A N L E I T U N G | Flexi Loop
OSSD-LEDs, AUX_IN-LED, AUX_OUT-LED

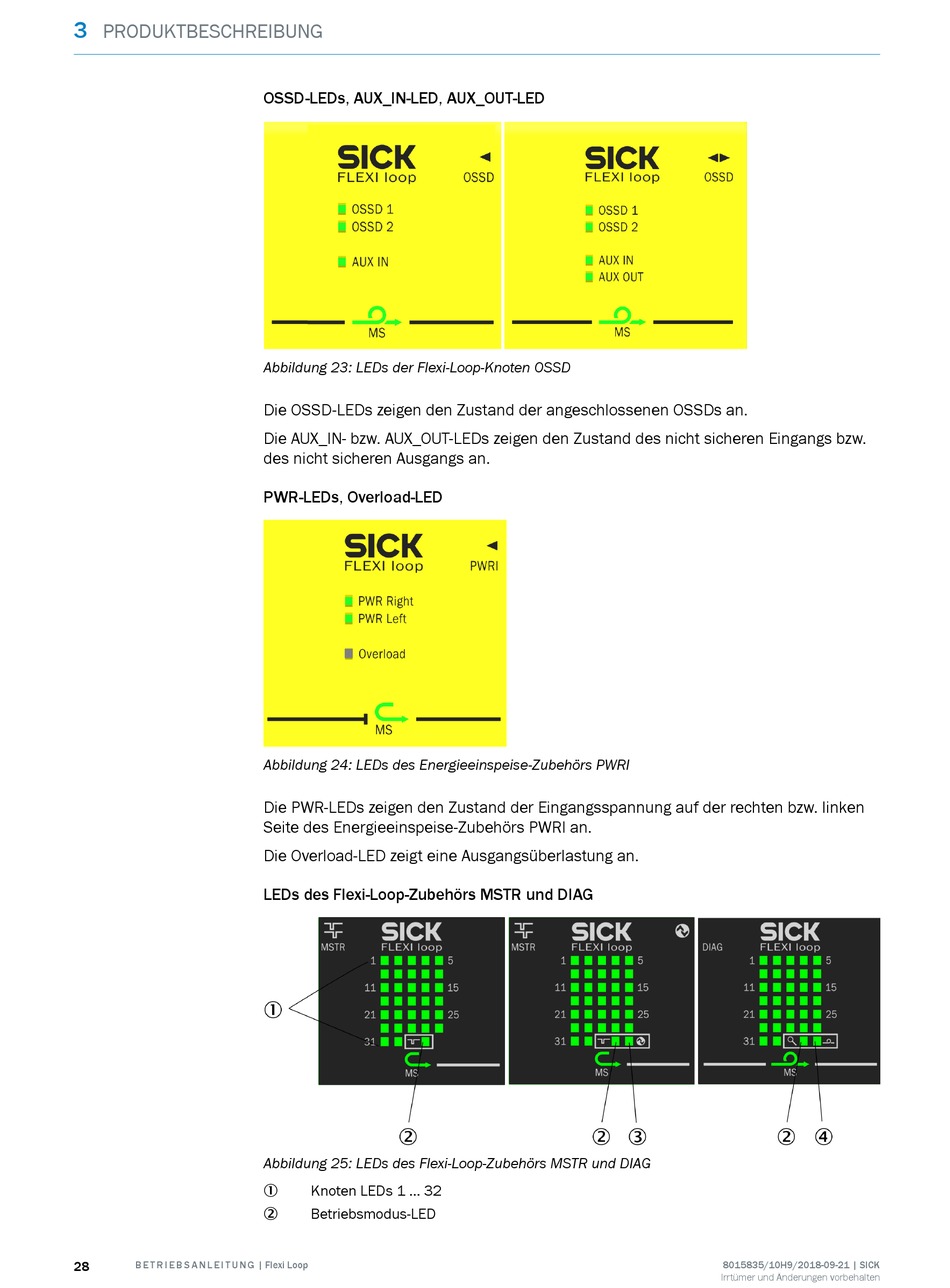

Abbildung 23: LEDs der Flexi-Loop-Knoten OSSD
Die OSSD-LEDs zeigen den Zustand der angeschlossenen OSSDs an.
Die AUX_IN- bzw. AUX_OUT-LEDs zeigen den Zustand des nicht sicheren Eingangs bzw.
des nicht sicheren Ausgangs an.
PWR-LEDs, Overload-LED
Abbildung 24: LEDs des Energieeinspeise-Zubehörs PWRI
Die PWR-LEDs zeigen den Zustand der Eingangsspannung auf der rechten bzw. linken
Seite des Energieeinspeise-Zubehörs PWRI an.
Die Overload-LED zeigt eine Ausgangsüberlastung an.
LEDs des Flexi-Loop-Zubehörs MSTR und DIAG
Abbildung 25: LEDs des Flexi-Loop-Zubehörs MSTR und DIAG
Knoten LEDs 1 ... 32
1
Betriebsmodus-LED
2
