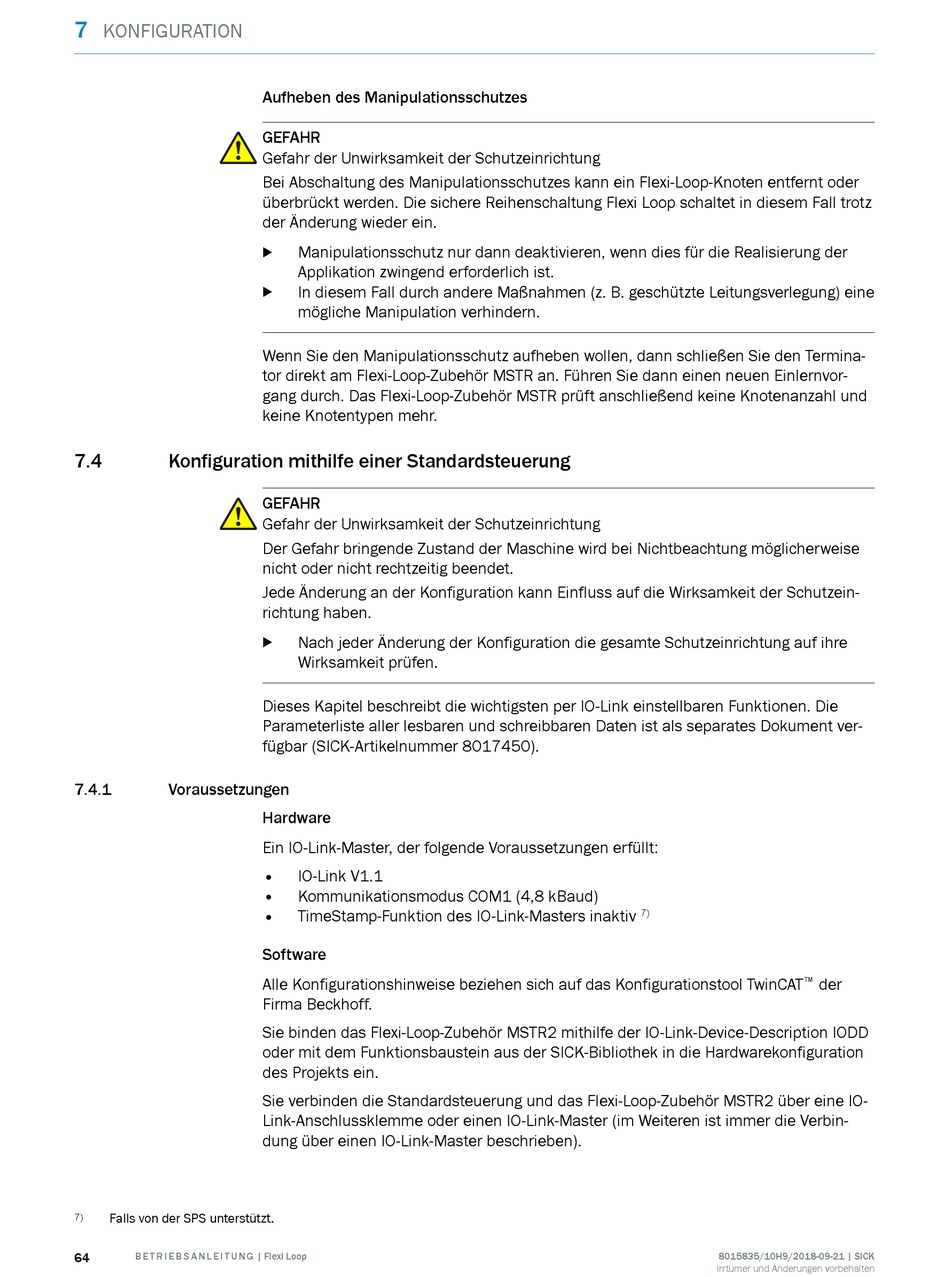

7
KONFIGURATION
7.4

Konfiguration mithilfe einer Standardsteuerung

7.4.1

Voraussetzungen

Falls von der SPS unterstützt.
7)
64 B E T R I E B S A N L E I T U N G | Flexi Loop
Aufheben des Manipulationsschutzes
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bei Abschaltung des Manipulationsschutzes kann ein Flexi-Loop-Knoten entfernt oder
überbrückt werden. Die sichere Reihenschaltung Flexi Loop schaltet in diesem Fall trotz
der Änderung wieder ein.
Manipulationsschutz nur dann deaktivieren, wenn dies für die Realisierung der
b
Applikation zwingend erforderlich ist.
In diesem Fall durch andere Maßnahmen (z. B. geschützte Leitungsverlegung) eine
b
mögliche Manipulation verhindern.
Wenn Sie den Manipulationsschutz aufheben wollen, dann schließen Sie den Termina‐
tor direkt am Flexi-Loop-Zubehör MSTR an. Führen Sie dann einen neuen Einlernvor‐
gang durch. Das Flexi-Loop-Zubehör MSTR prüft anschließend keine Knotenanzahl und
keine Knotentypen mehr.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Jede Änderung an der Konfiguration kann Einfluss auf die Wirksamkeit der Schutzein‐
richtung haben.
Nach jeder Änderung der Konfiguration die gesamte Schutzeinrichtung auf ihre
b
Wirksamkeit prüfen.
Dieses Kapitel beschreibt die wichtigsten per IO-Link einstellbaren Funktionen. Die
Parameterliste aller lesbaren und schreibbaren Daten ist als separates Dokument ver‐
fügbar (SICK-Artikelnummer 8017450).
Hardware
Ein IO-Link-Master, der folgende Voraussetzungen erfüllt:
• IO-Link V1.1
•
Kommunikationsmodus COM1 (4,8 kBaud)
•
TimeStamp-Funktion des IO-Link-Masters inaktiv
Software
Alle Konfigurationshinweise beziehen sich auf das Konfigurationstool TwinCAT
Firma Beckhoff.
Sie binden das Flexi-Loop-Zubehör MSTR2 mithilfe der IO-Link-Device-Description IODD
oder mit dem Funktionsbaustein aus der SICK-Bibliothek in die Hardwarekonfiguration
des Projekts ein.
Sie verbinden die Standardsteuerung und das Flexi-Loop-Zubehör MSTR2 über eine IO-
Link-Anschlussklemme oder einen IO-Link-Master (im Weiteren ist immer die Verbin‐
dung über einen IO-Link-Master beschrieben).
7)
™ der
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
