7.4.2

Konfiguration der Hardware

7.4.2.1

Konfiguration der Flexi-Loop-Knoten

8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
Sie können die Konfiguration eines Flexi-Loop-Strangs bei Austausch des Flexi-Loop-
Zubehörs MSTR2 einfach wiederherstellen, wenn Sie die Funktion Datastorage nutzen
(verfügbar ab MSTR2-Firmwareversion V1.02).
In der Konfigurationssoftware der Standardsteuerung als Specialist anmelden.
b
Beim verwendeten IO-Link-Port zu Parameter wechseln.
b
Dort den Zweig Parameter Menu öffnen.
b
Die in der IODD enthaltenen Befehle und Parameter werden angezeigt.

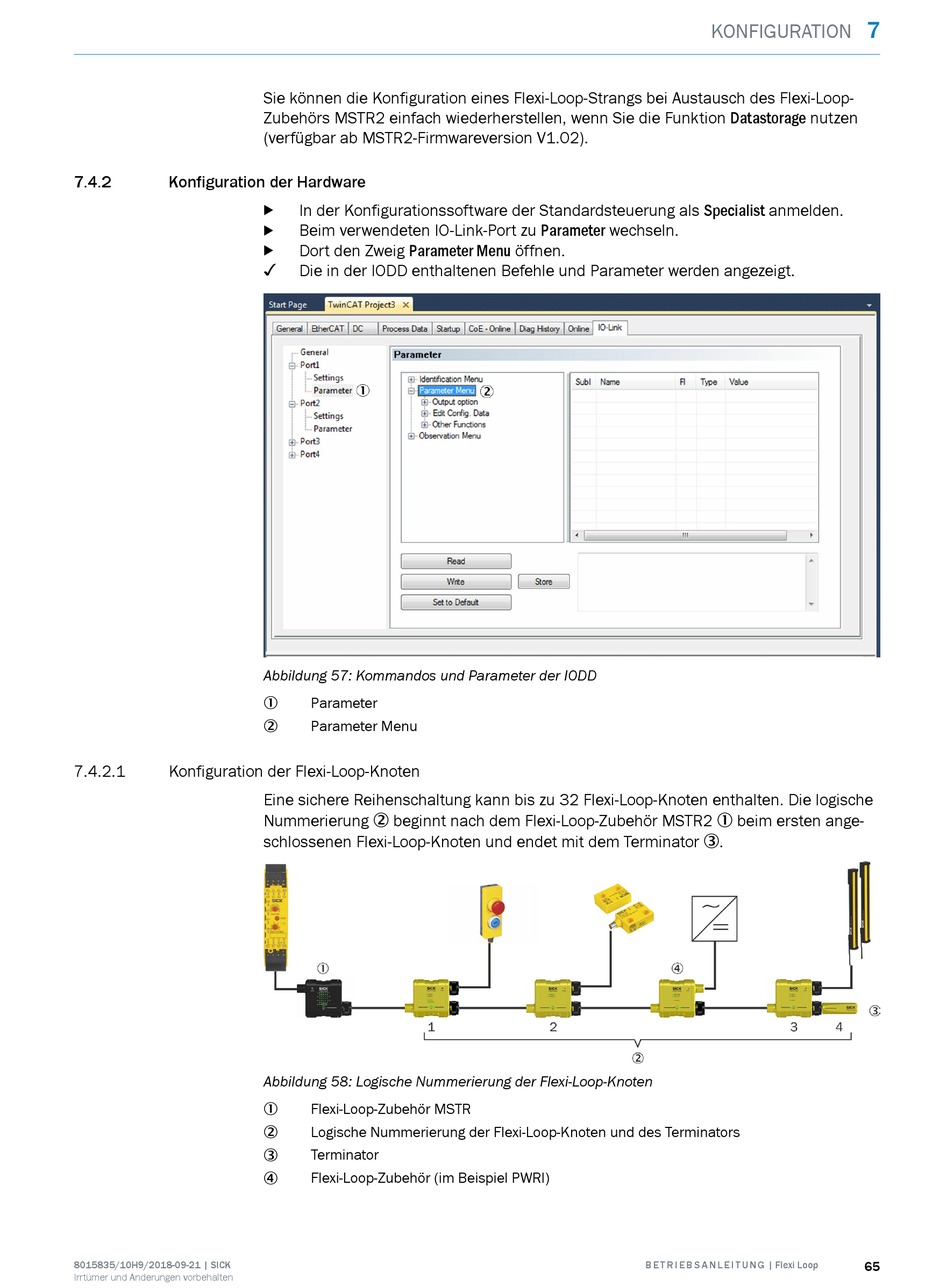

Abbildung 57: Kommandos und Parameter der IODD
Parameter
1
Parameter Menu
2
Eine sichere Reihenschaltung kann bis zu 32 Flexi-Loop-Knoten enthalten. Die logische
Nummerierung 2 beginnt nach dem Flexi-Loop-Zubehör MSTR2 1 beim ersten ange‐
schlossenen Flexi-Loop-Knoten und endet mit dem Terminator 3.
Abbildung 58: Logische Nummerierung der Flexi-Loop-Knoten
Flexi-Loop-Zubehör MSTR
1
Logische Nummerierung der Flexi-Loop-Knoten und des Terminators
2
Terminator
3
Flexi-Loop-Zubehör (im Beispiel PWRI)
4
KONFIGURATION
B E T R I E B S A N L E I T U N G | Flexi Loop
