AWE

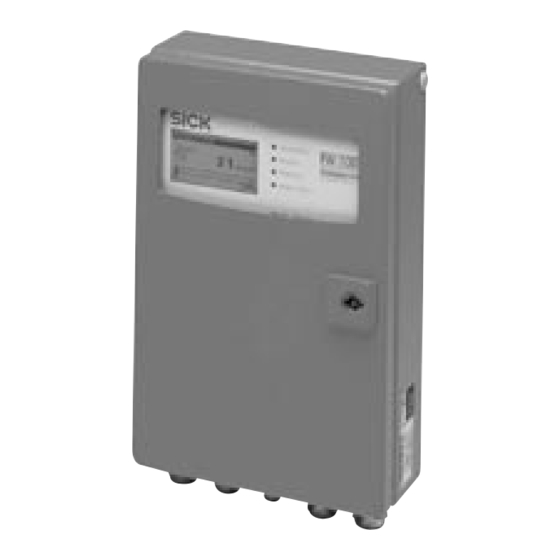

Auswerteeinheit für FW100/FW300
Beschreibung
Installation
Betrieb
B E T R I E B S A N L E I T U N G

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SICK FW100

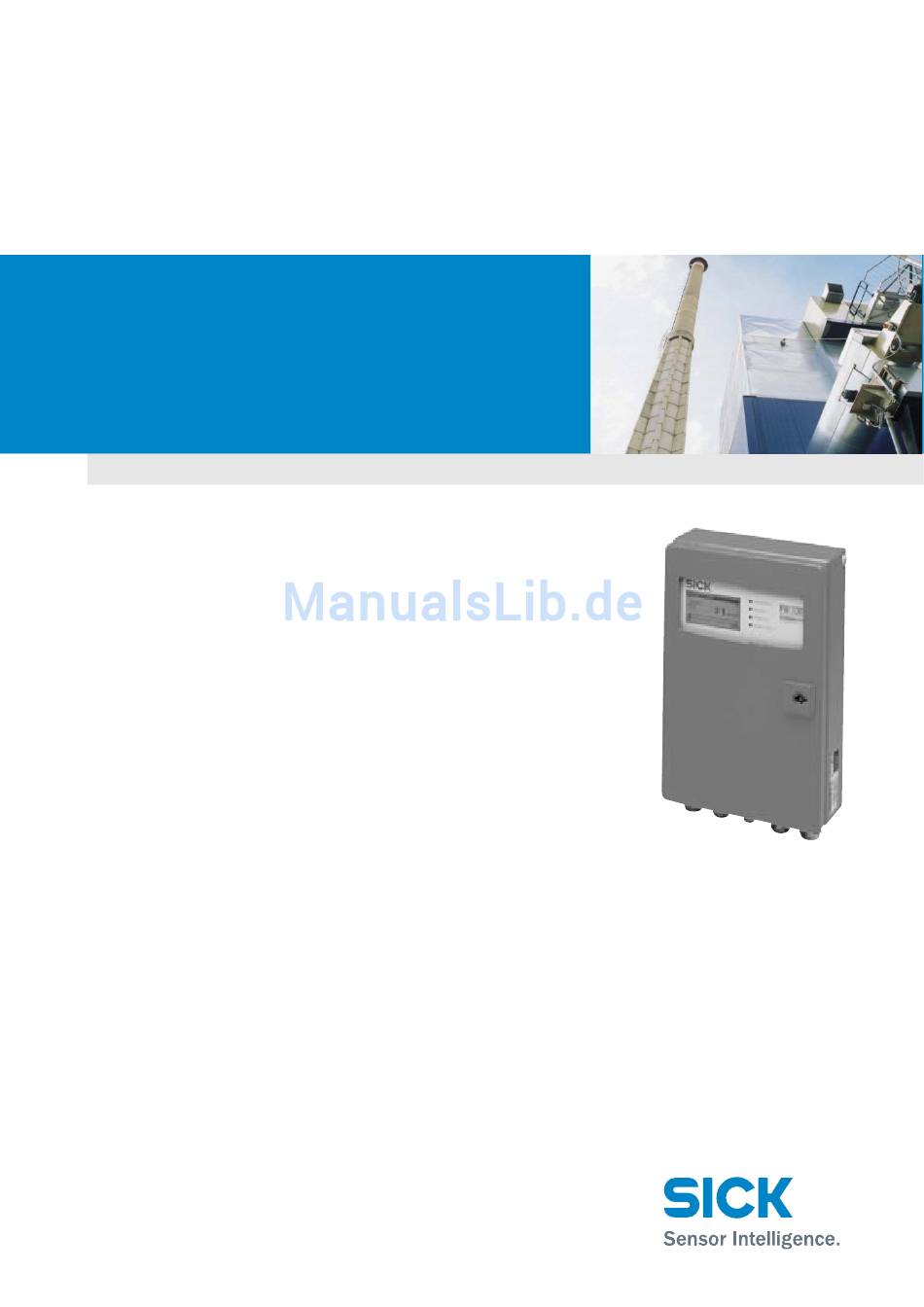

  • Seite 1 B E T R I E B S A N L E I T U N G Auswerteeinheit für FW100/FW300 Beschreibung Installation Betrieb...
  • Seite 2 Die deutsche Ausgabe 8009386 dieses Dokuments ist ein Origi- nal-Dokument der SICK AG. Für die Richtigkeit einer nicht autorisierten Übersetzung über- nimmt die SICK AG keine Gewährleistung. Kontaktieren Sie im Zweifelsfall die SICK AG oder Ihren lokalen Ver- treter. Rechtliche Hinweise Irrtümer und Änderungen vorbehalten.
  • Seite 3: Inhaltsverzeichnis

    6.1.1 Statusanzeigen des Systems ......................24 6.1.2 Fehlersuche und Störungsbehebung Staubmessgerät FW 100 über die AWE ....25 6.1.3 Warnungen FW 100 an der AWE .....................25 6.1.4 Weitere Hilfe bei Störungen .......................26 AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 4 AWE-FW 100 Inhaltsverzeichnis Produktinformation Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 5: Zu Diesem Dokument

    Gefahren für Personen, insbesondere durch elektrische Betriebsmit- tel oder durch unsachgemäße Handhabung von Geräte- oder Systemteilen. Diese Warnhin- GEFAHR weise schützen Sie vor Verletzung oder Tod Warnhinweise immer sorgfältig lesen und gewissenhaft befolgen! ‡ AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 6: Zu Ihrer Sicherheit

    Die AWE-Geräteteile sind Betriebsmittel zum Einsatz in industriellen Starkstromanlagen. Bei Arbeiten an Netzanschlüssen oder an Netzspannung führenden Teilen die Netzzulei- ‡ tungen spannungsfrei schalten. Eventuell entfernten Berührungsschutz vor Einschalten der Netzspannung wieder anbringen. AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 7: Umweltgerechtes Verhalten

    Störungen beurteilt und entsprechende Maßnahmen einleitet. Umweltgerechtes Verhalten Die Auswerteeinheit wurde nach ökologischen Gesichtspunkten konstruiert. Die Baugrup- pen können leicht sortenrein voneinander getrennt und entsprechend sortiert der Wieder- verwertung zugeführt werden AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 8 Zu Ihrer Sicherheit Produktinformation AWE-FW 100 Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 9: Beschreibung Der Awe

    AWE-FW 100 Auswerteeinheit Beschreibung der AWE Anwendung Die optionale Auswerteeinheit AWE ergänzt die Geräteserie FW 100 der SICK AG. Sie ist für folgende Anwendungen vorgesehen: Bei Messaufgaben gemäß 17. BImSchV (z.B. Müllverbrennungsanlagen) Zur Fernbedienung eines FW 100-Staubmessgerätes Zum Anschluss von bis zu 3 FW 100-Staubmessgeräten Übersicht...
  • Seite 10: Auswerteeinheit

    Gewicht ca. 4,3 kg Energieversorgung 115/230 V AC; 50/60 Hz; Leistungsaufnahme 13 W (20 VA) Schutzklasse IP 65 (NEMA 4X) 2.3.1 Abmessungen 97,5 MCI 900 Abb. 2.2 Abmessungen Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 11: Projektierung

    An der Auswerteeinheit können z.B. Schreiber, Melder für Status/Störungen u.ä. ange- schlossen werden. Die Auswerteeinheit liefert max. 3 Analogsignale je nach Konfiguration von 0 bis 20 mA bei einem wählbaren Live-Zero von 0 oder 4 mA. AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 12 48 V AC/DC; max. 30 VA, 1 A Operation MC I900 Service Warning Malfunction Kundenseitige Verdrahtung ❷ Netzversorgung Analogausgänge (0…20 mA) ❶ CAN-Verbindung ❸ Digitalausgänge (48 V AC/DC) zu FW 100 Abb. 3.1 Verkabelung der Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 13: Installation

    Befestigungslaschen Abb. 4.1 Montage der Auswerteeinheit Die Auswerteeinheit an gut zugänglicher ebener, senkrechter Fläche montieren ‡ ‡ Gehäuse an den vorgesehenen 4 Befestigungslaschen mittels 4 Schrauben (M8) befe- stigen. AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 14: Elektrische Anschlüsse Der Auswerteeinheit

    Anschlusswerte für die Energieversorgung beachten! Die Auswerteeinheit wird für den Betrieb von 230 V AC geliefert. Bei 120 V AC eine entsprechende Brücke stecken, siehe Abb. 4.2, Seite 14. ACHTUNG AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 15: Inbetriebnahme

    • Darstellung des Messwerts (Bargraph); Messbereich: O bis doppelter Grenzwert LEDs Messbetrieb • Operation Wartungs- oder Service-Betrieb • Service • Warning Warnungsmeldung, siehe Diagnose-Modus (diag) • Malfunction Gerätestörung, Fehlermeldung, siehe Diagnose-Modus (diag) AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 16: Funktionstasten Und Menü-Übersicht

    Aktivierung des Wartungsbetriebs • Test Analog Test der Analogausgänge • Test Relais Test der Relaisgänge • Reset System Warmstart des Systems • Reset Parameter Rücksetzen der Parameter auf Werkseinstellung AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 17: Menüstruktur

    Rohsignale CO ← Abbr. Verschmutzung Klartext-Meldungen Enter 6.1.3 Seite 25 siehe ← Abbr. Grenzwert Rohsignale CO Grenzwert ← Abbr. Keine Grenzwertverletzung ← Abbr. Abb. 5.2 Menüstruktur der AWE/Teil 1 AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 18 FW_1 _ _ _ _ _ _ _ FW_1: 01048736 ← Abbr. Softwarestand Softwarestand Software-Version: EVU: 03021001 AWE (EVU) angeschlossener Sensor FW_1 030001024 (FW_1…FW_3) ← Abbr. Fortsetzung siehe Seite 19 Abb. 5.3 Menüstruktur der AWE/Teil 2 AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 19 Relay 1: on Relay 2: off Relay 3: on Reset System Reset System: ← Abbr. edit: Enter Password Reset Parameter: Reset Parameter Default-Einstellung Abb. 5.4 Menüstruktur der AWE/Teil 3 AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 20: Start Der Inbetriebnahme

    ← Abbr. edit:Enter Die Sprache, z.B. English anwählen und bestätigen. ‡ Enter Die neu ausgewählten Sprache wird nach dem Wechseln in den Messbetrieb angezeigt. Zurück zum Hauptmenü navigieren. ‡ AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 21: Überprüfung/Anpassung Der Parameter-Grundeinstellung

    AWE durchgeführt, wenn der entspr. Parameter editiert wird. • Bestimmt der Sensor gerade die Kontrollwerte, ist eine Kommunikation mit ihm nicht möglich, d.h. ein Parameter kann jetzt nicht gesetzt werden. Im Dislay erscheint eine Feh- lermeldung. AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 22 AWE-FW 100 Inbetriebnahme Produktinformation Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 23: Wartung Und Störungsbehandlung

    Intervallen zu überprüfen; siehe Tabelle. Mit zunehmender Erfah- rung kann der wartungsfreie Zyklus verlängert und langfristig geplant werden. In der Regel ist 2-mal pro Jahr eine Reinigung erforderlich. AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 24: Statusanzeigen Des Systems

    • Warning leuchtet geschlossen Stoerung Ein angeschlossenes Mess- • Malfunction blinkt • Fehler DO1 Live-Zero-Ausgabe des Messge- gerät signalisiert Störung räts, das dem AO zugeordnet ist diag geöffnet AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 25: Fehlersuche Und Störungsbehebung Staubmessgerät Fw 100 Über Die Awe

    FW 101-Verschmutzungsmessung: ‡ Optische Grenzflächen reinigen, siehe Betriebsanleitung Contamination FW 100, Bestell-Nr. 8 009 904 Verschmutzung >50 % Schwierigkeiten beim Auslesen des ‡ Parametrierung prüfen Para. restored Parameterspeichers des Sensors AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 26: Weitere Hilfe Bei Störungen

    Relais 2 Relais 3 Betriebsspannung: 230 V AC – keine Brücke 115 V AC – Brücke Sicherungen 2,5 AT, 250 V Abb. 6.1 LED-Anzeigen, Signale und Sicherungen an der Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 27 Wartung und Störungsbehandlung Produktinformation AWE-FW 100 Auswerteeinheit AWE · Betriebsanletung · 8009386 V 1.0 · © SICK AG...
  • Seite 28 Schweiz • • • Singapur Slowenien Spanien • • • Südafrika Südkorea Taiwan • • • Tschechische Republik Türkei • • Ungarn Vereinigte • • Arabische Emirate Standorte und Ansprechpartner unter: www.sick.com SICK AG | Waldkirch | Deutschland | www.sick.com...
