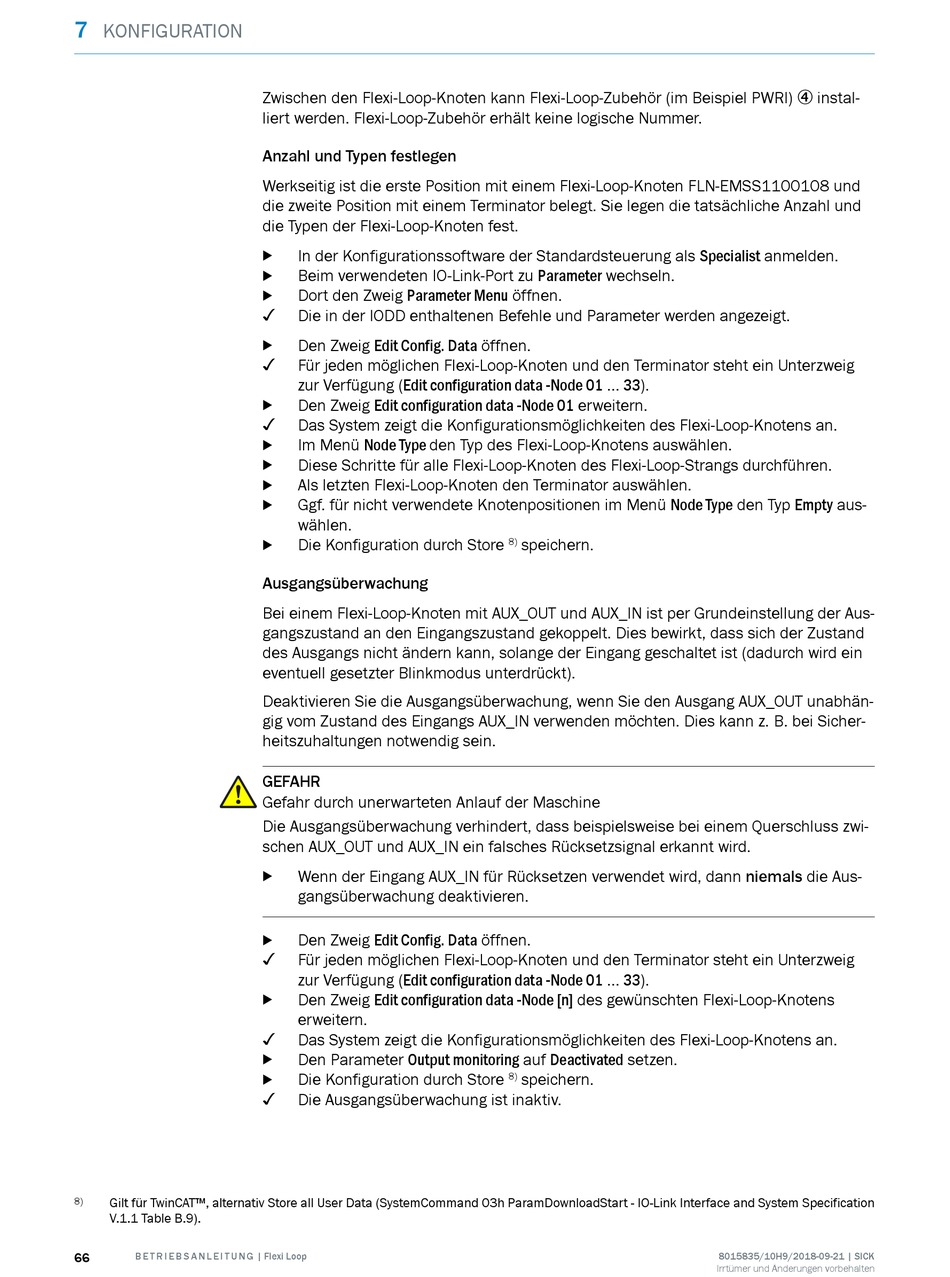

Zwischen den Flexi-Loop-Knoten kann Flexi-Loop-Zubehör (im Beispiel PWRI) 4 instal‐
liert werden. Flexi-Loop-Zubehör erhält keine logische Nummer.
Anzahl und Typen festlegen
Werkseitig ist die erste Position mit einem Flexi-Loop-Knoten FLN-EMSS1100108 und
die zweite Position mit einem Terminator belegt. Sie legen die tatsächliche Anzahl und
die Typen der Flexi-Loop-Knoten fest.
In der Konfigurationssoftware der Standardsteuerung als Specialist anmelden.
b
Beim verwendeten IO-Link-Port zu Parameter wechseln.
b
Dort den Zweig Parameter Menu öffnen.
b
✓
Die in der IODD enthaltenen Befehle und Parameter werden angezeigt.
Den Zweig Edit Config. Data öffnen.
b
✓
Für jeden möglichen Flexi-Loop-Knoten und den Terminator steht ein Unterzweig
zur Verfügung (Edit configuration data -Node 01 ... 33).
Den Zweig Edit configuration data -Node 01 erweitern.
b
✓
Das System zeigt die Konfigurationsmöglichkeiten des Flexi-Loop-Knotens an.
Im Menü Node Type den Typ des Flexi-Loop-Knotens auswählen.
b
Diese Schritte für alle Flexi-Loop-Knoten des Flexi-Loop-Strangs durchführen.
b
Als letzten Flexi-Loop-Knoten den Terminator auswählen.
b
Ggf. für nicht verwendete Knotenpositionen im Menü Node Type den Typ Empty aus‐
b
wählen.
Die Konfiguration durch Store
b
Ausgangsüberwachung
Bei einem Flexi-Loop-Knoten mit AUX_OUT und AUX_IN ist per Grundeinstellung der Aus‐
gangszustand an den Eingangszustand gekoppelt. Dies bewirkt, dass sich der Zustand
des Ausgangs nicht ändern kann, solange der Eingang geschaltet ist (dadurch wird ein
eventuell gesetzter Blinkmodus unterdrückt).
Deaktivieren Sie die Ausgangsüberwachung, wenn Sie den Ausgang AUX_OUT unabhän‐
gig vom Zustand des Eingangs AUX_IN verwenden möchten. Dies kann z. B. bei Sicher‐
heitszuhaltungen notwendig sein.
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Die Ausgangsüberwachung verhindert, dass beispielsweise bei einem Querschluss zwi‐
schen AUX_OUT und AUX_IN ein falsches Rücksetzsignal erkannt wird.
Wenn der Eingang AUX_IN für Rücksetzen verwendet wird, dann niemals die Aus‐
b
gangsüberwachung deaktivieren.
Den Zweig Edit Config. Data öffnen.
b
✓
Für jeden möglichen Flexi-Loop-Knoten und den Terminator steht ein Unterzweig
zur Verfügung (Edit configuration data -Node 01 ... 33).
Den Zweig Edit configuration data -Node [n] des gewünschten Flexi-Loop-Knotens
b
erweitern.
✓
Das System zeigt die Konfigurationsmöglichkeiten des Flexi-Loop-Knotens an.
Den Parameter Output monitoring auf Deactivated setzen.
b
Die Konfiguration durch Store
b
✓
Die Ausgangsüberwachung ist inaktiv.
speichern.
8)
speichern.
8)
