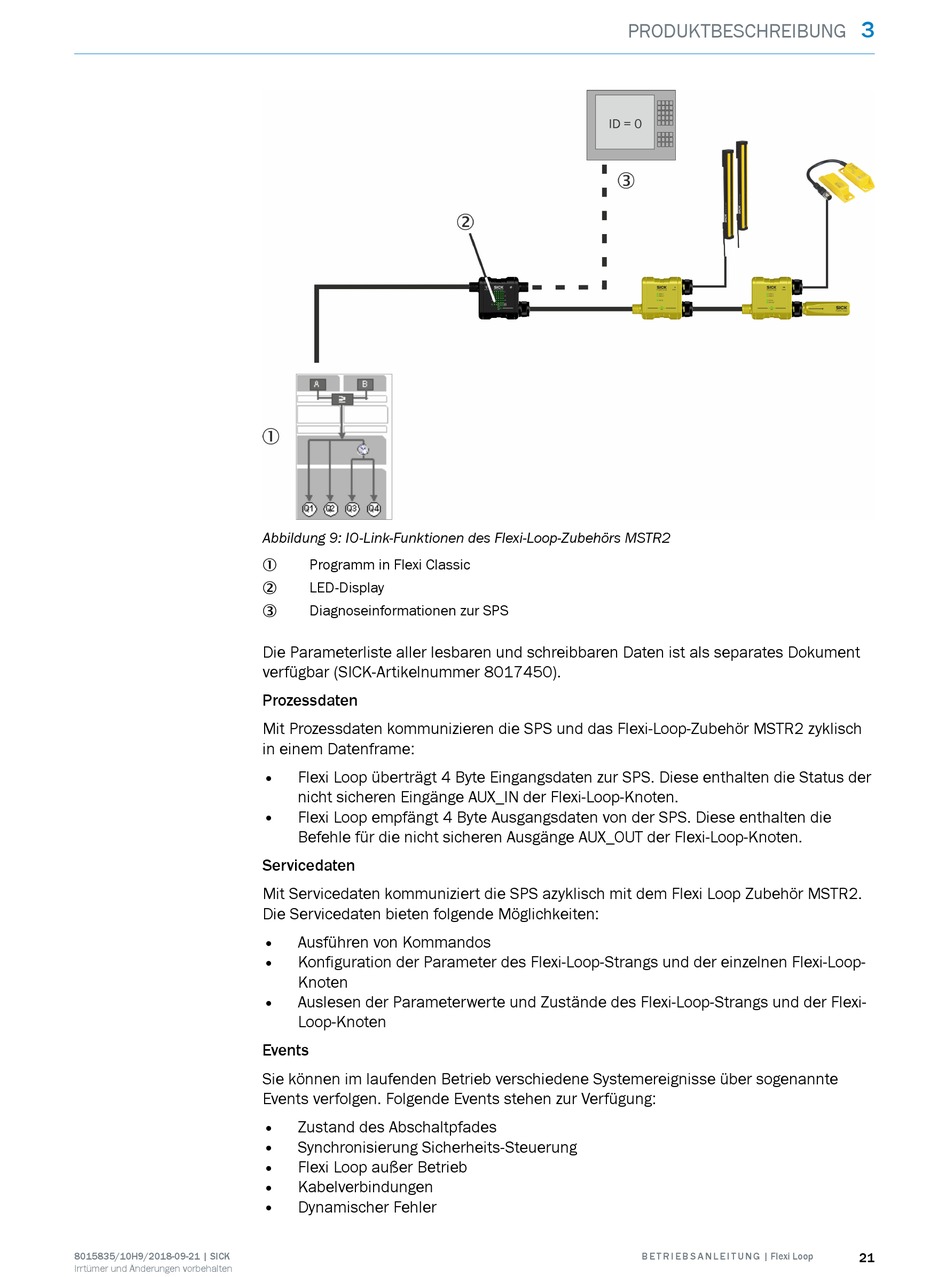

Abbildung 9: IO-Link-Funktionen des Flexi-Loop-Zubehörs MSTR2
Programm in Flexi Classic
1
LED-Display
2
Diagnoseinformationen zur SPS
3
Die Parameterliste aller lesbaren und schreibbaren Daten ist als separates Dokument
verfügbar (SICK-Artikelnummer 8017450).
Prozessdaten
Mit Prozessdaten kommunizieren die SPS und das Flexi-Loop-Zubehör MSTR2 zyklisch
in einem Datenframe:
•
Flexi Loop überträgt 4 Byte Eingangsdaten zur SPS. Diese enthalten die Status der
nicht sicheren Eingänge AUX_IN der Flexi-Loop-Knoten.
•
Flexi Loop empfängt 4 Byte Ausgangsdaten von der SPS. Diese enthalten die
Befehle für die nicht sicheren Ausgänge AUX_OUT der Flexi-Loop-Knoten.
Servicedaten
Mit Servicedaten kommuniziert die SPS azyklisch mit dem Flexi Loop Zubehör MSTR2.
Die Servicedaten bieten folgende Möglichkeiten:
• Ausführen von Kommandos
• Konfiguration der Parameter des Flexi-Loop-Strangs und der einzelnen Flexi-Loop-
Knoten
•
Auslesen der Parameterwerte und Zustände des Flexi-Loop-Strangs und der Flexi-
Loop-Knoten
Events
Sie können im laufenden Betrieb verschiedene Systemereignisse über sogenannte
Events verfolgen. Folgende Events stehen zur Verfügung:
• Zustand des Abschaltpfades
• Synchronisierung Sicherheits-Steuerung
•
Flexi Loop außer Betrieb
•
Kabelverbindungen
•
Dynamischer Fehler
