SICK Flexi Loop Betriebsanleitung Seite 48

6
ELEKTRISCHE INSTALLATION
48 B E T R I E B S A N L E I T U N G | Flexi Loop
6

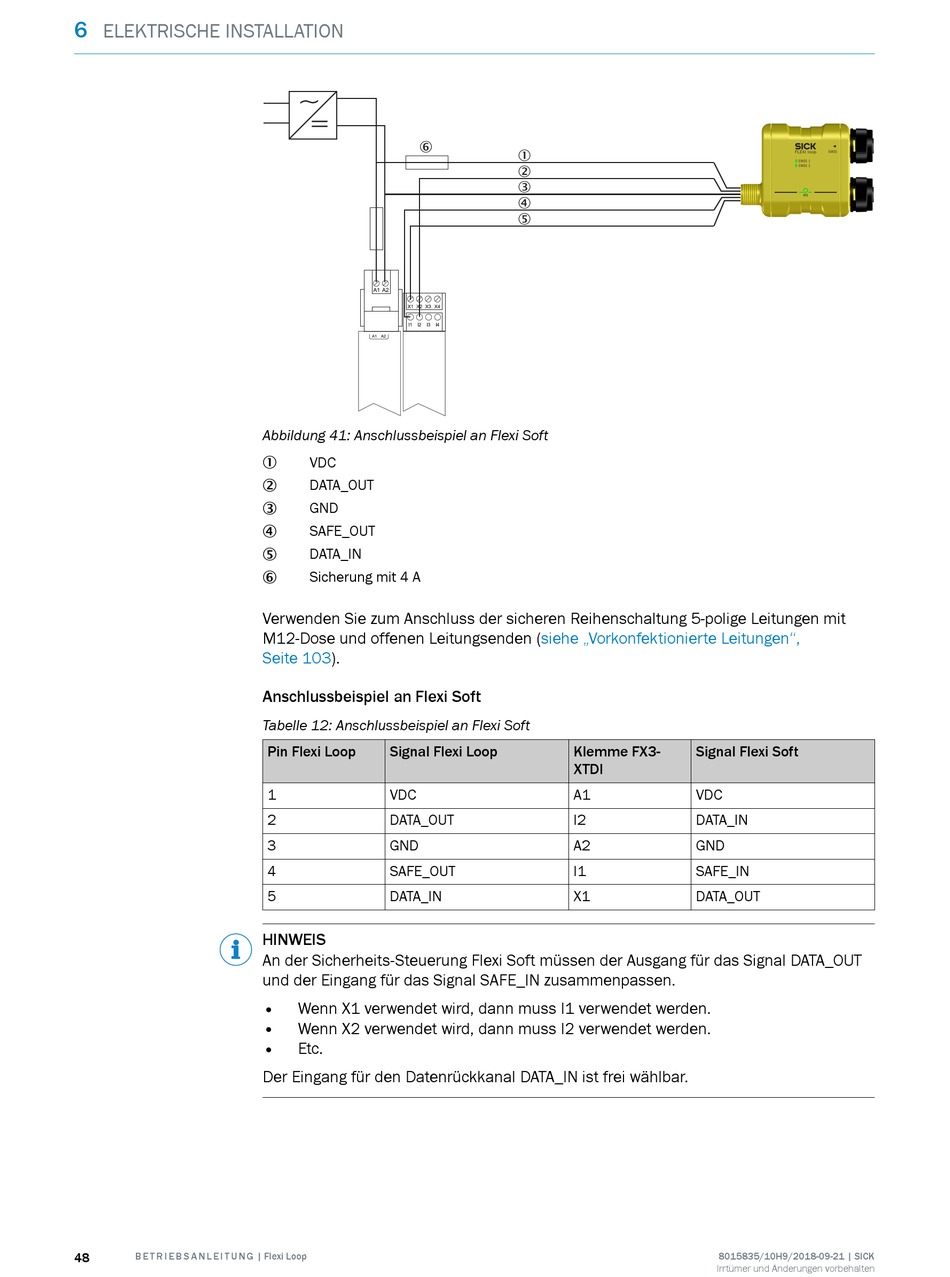

Abbildung 41: Anschlussbeispiel an Flexi Soft
VDC
1
DATA_OUT
2
GND
3
SAFE_OUT
4
DATA_IN
5
Sicherung mit 4 A
6
Verwenden Sie zum Anschluss der sicheren Reihenschaltung 5-polige Leitungen mit
M12-Dose und offenen Leitungsenden
Seite 103).
Anschlussbeispiel an Flexi Soft
Tabelle 12: Anschlussbeispiel an Flexi Soft
Pin Flexi Loop Signal Flexi Loop
1 VDC
2 DATA_OUT
3 GND
4 SAFE_OUT
5 DATA_IN
HINWEIS
An der Sicherheits-Steuerung Flexi Soft müssen der Ausgang für das Signal DATA_OUT
und der Eingang für das Signal SAFE_IN zusammenpassen.
• Wenn X1 verwendet wird, dann muss I1 verwendet werden.
• Wenn X2 verwendet wird, dann muss I2 verwendet werden.
• Etc.
Der Eingang für den Datenrückkanal DATA_IN ist frei wählbar.
1
2
3
4
5
(siehe „Vorkonfektionierte Leitungen",
Klemme FX3- Signal Flexi Soft
XTDI
A1 VDC
I2 DATA_IN
A2 GND
I1 SAFE_IN
X1 DATA_OUT
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
