6.2.2

Anschluss an Flexi Classic

8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
X1 X2 A1 A2
I1 I2 I3 I4
X1 X2 A1 A2
EN S1 S2 S3
PWR
4 6 5
3
2
7
1 8
Q1/2
0 9
FUNCTION
ENTER
Q3/4
ERR
UE410-MU
I1 I2 I3 I4
MUT
Q1 Q2 Q3 Q4
I5 I6 I7 I8
X5 X6 X7 X8

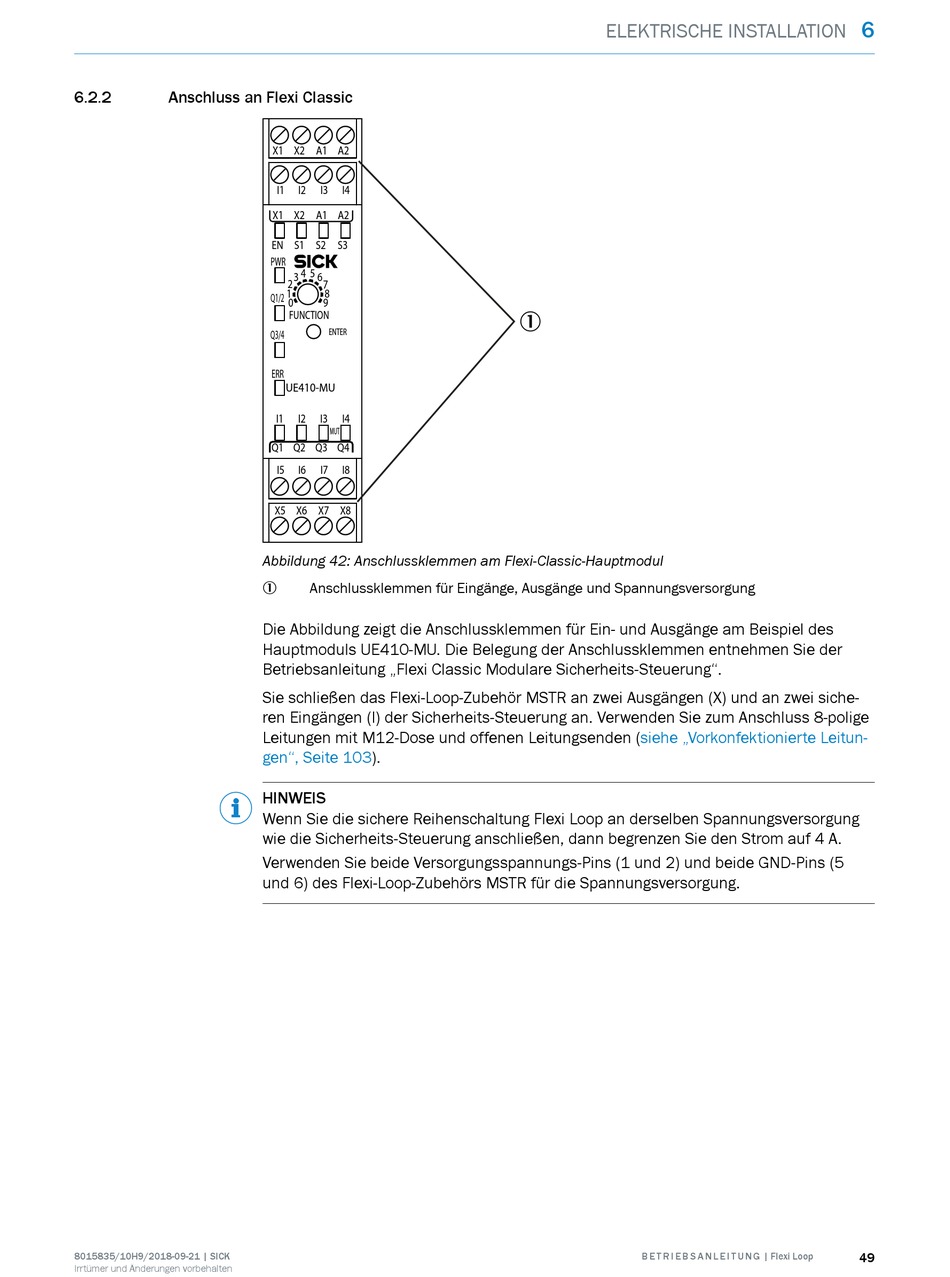

Abbildung 42: Anschlussklemmen am Flexi-Classic-Hauptmodul
Anschlussklemmen für Eingänge, Ausgänge und Spannungsversorgung
1
Die Abbildung zeigt die Anschlussklemmen für Ein- und Ausgänge am Beispiel des
Hauptmoduls UE410-MU. Die Belegung der Anschlussklemmen entnehmen Sie der
Betriebsanleitung „Flexi Classic Modulare Sicherheits-Steuerung".
Sie schließen das Flexi-Loop-Zubehör MSTR an zwei Ausgängen (X) und an zwei siche‐
ren Eingängen (I) der Sicherheits-Steuerung an. Verwenden Sie zum Anschluss 8-polige
Leitungen mit M12-Dose und offenen Leitungsenden
gen", Seite 103).
HINWEIS
Wenn Sie die sichere Reihenschaltung Flexi Loop an derselben Spannungsversorgung
wie die Sicherheits-Steuerung anschließen, dann begrenzen Sie den Strom auf 4 A.
Verwenden Sie beide Versorgungsspannungs-Pins (1 und 2) und beide GND-Pins (5
und 6) des Flexi-Loop-Zubehörs MSTR für die Spannungsversorgung.
ELEKTRISCHE INSTALLATION

(siehe „Vorkonfektionierte Leitun‐
