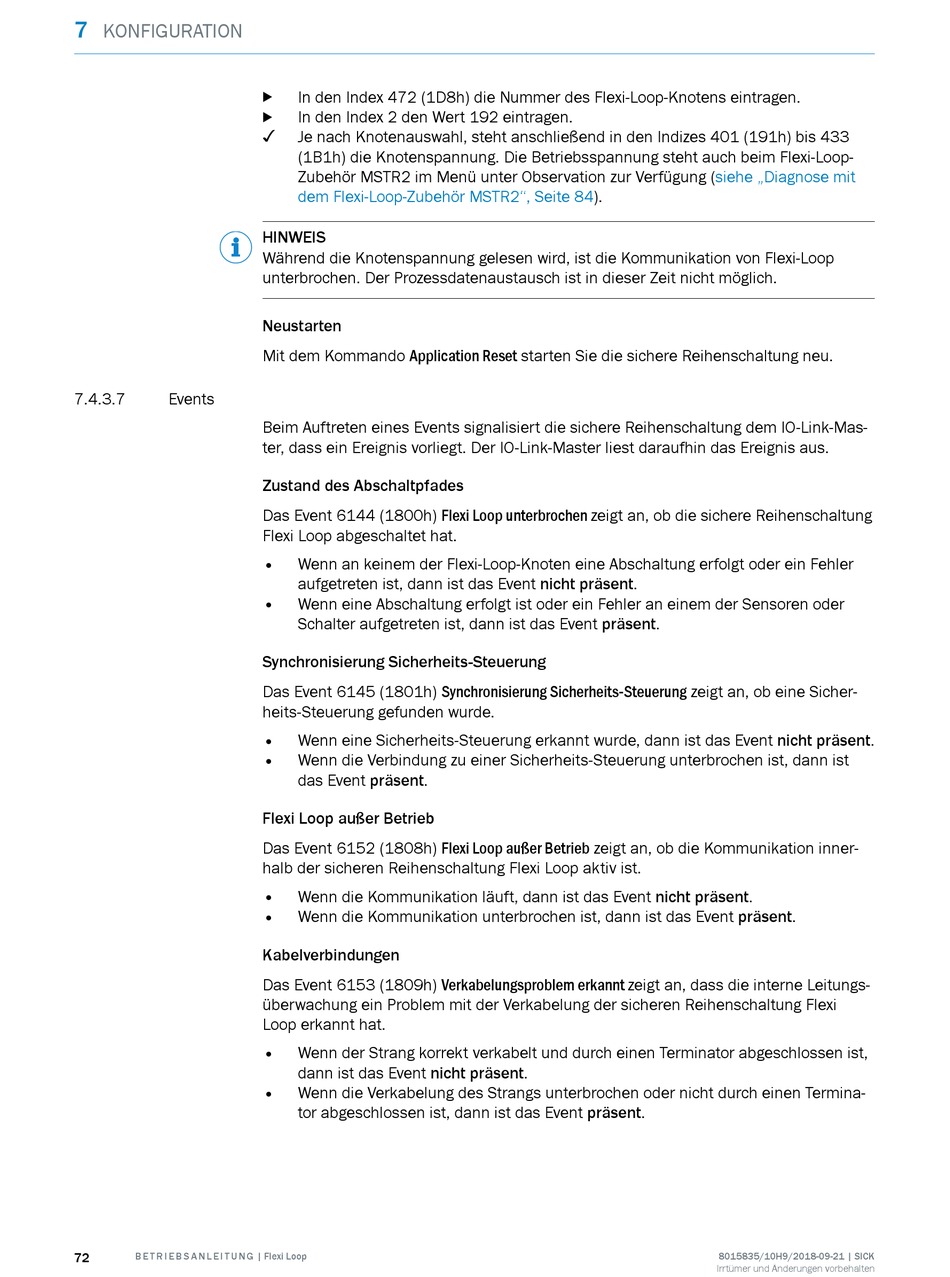

KONFIGURATION
7.4.3.7 Events
72 B E T R I E B S A N L E I T U N G | Flexi Loop
In den Index 472 (1D8h) die Nummer des Flexi-Loop-Knotens eintragen.
b
In den Index 2 den Wert 192 eintragen.
b
✓
Je nach Knotenauswahl, steht anschließend in den Indizes 401 (191h) bis 433
(1B1h) die Knotenspannung. Die Betriebsspannung steht auch beim Flexi-Loop-
Zubehör MSTR2 im Menü unter Observation zur Verfügung
dem Flexi-Loop-Zubehör MSTR2", Seite
HINWEIS
Während die Knotenspannung gelesen wird, ist die Kommunikation von Flexi-Loop
unterbrochen. Der Prozessdatenaustausch ist in dieser Zeit nicht möglich.

Neustarten

Mit dem Kommando Application Reset starten Sie die sichere Reihenschaltung neu.
Beim Auftreten eines Events signalisiert die sichere Reihenschaltung dem IO-Link-Mas‐
ter, dass ein Ereignis vorliegt. Der IO-Link-Master liest daraufhin das Ereignis aus.
Zustand des Abschaltpfades
Das Event 6144 (1800h) Flexi Loop unterbrochen zeigt an, ob die sichere Reihenschaltung
Flexi Loop abgeschaltet hat.
• Wenn an keinem der Flexi-Loop-Knoten eine Abschaltung erfolgt oder ein Fehler
aufgetreten ist, dann ist das Event nicht präsent.
• Wenn eine Abschaltung erfolgt ist oder ein Fehler an einem der Sensoren oder
Schalter aufgetreten ist, dann ist das Event präsent.
Synchronisierung Sicherheits-Steuerung
Das Event 6145 (1801h) Synchronisierung Sicherheits-Steuerung zeigt an, ob eine Sicher‐
heits-Steuerung gefunden wurde.
• Wenn eine Sicherheits-Steuerung erkannt wurde, dann ist das Event nicht präsent.
• Wenn die Verbindung zu einer Sicherheits-Steuerung unterbrochen ist, dann ist
das Event präsent.
Flexi Loop außer Betrieb
Das Event 6152 (1808h) Flexi Loop außer Betrieb zeigt an, ob die Kommunikation inner‐
halb der sicheren Reihenschaltung Flexi Loop aktiv ist.
• Wenn die Kommunikation läuft, dann ist das Event nicht präsent.
• Wenn die Kommunikation unterbrochen ist, dann ist das Event präsent.
Kabelverbindungen
Das Event 6153 (1809h) Verkabelungsproblem erkannt zeigt an, dass die interne Leitungs‐
überwachung ein Problem mit der Verkabelung der sicheren Reihenschaltung Flexi
Loop erkannt hat.
•
Wenn der Strang korrekt verkabelt und durch einen Terminator abgeschlossen ist,
dann ist das Event nicht präsent.
•
Wenn die Verkabelung des Strangs unterbrochen oder nicht durch einen Termina‐
tor abgeschlossen ist, dann ist das Event präsent.
(siehe „Diagnose mit
84).
