6.2
Anschlüsse
6.2.1

Anschluss an Flexi Soft

8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten

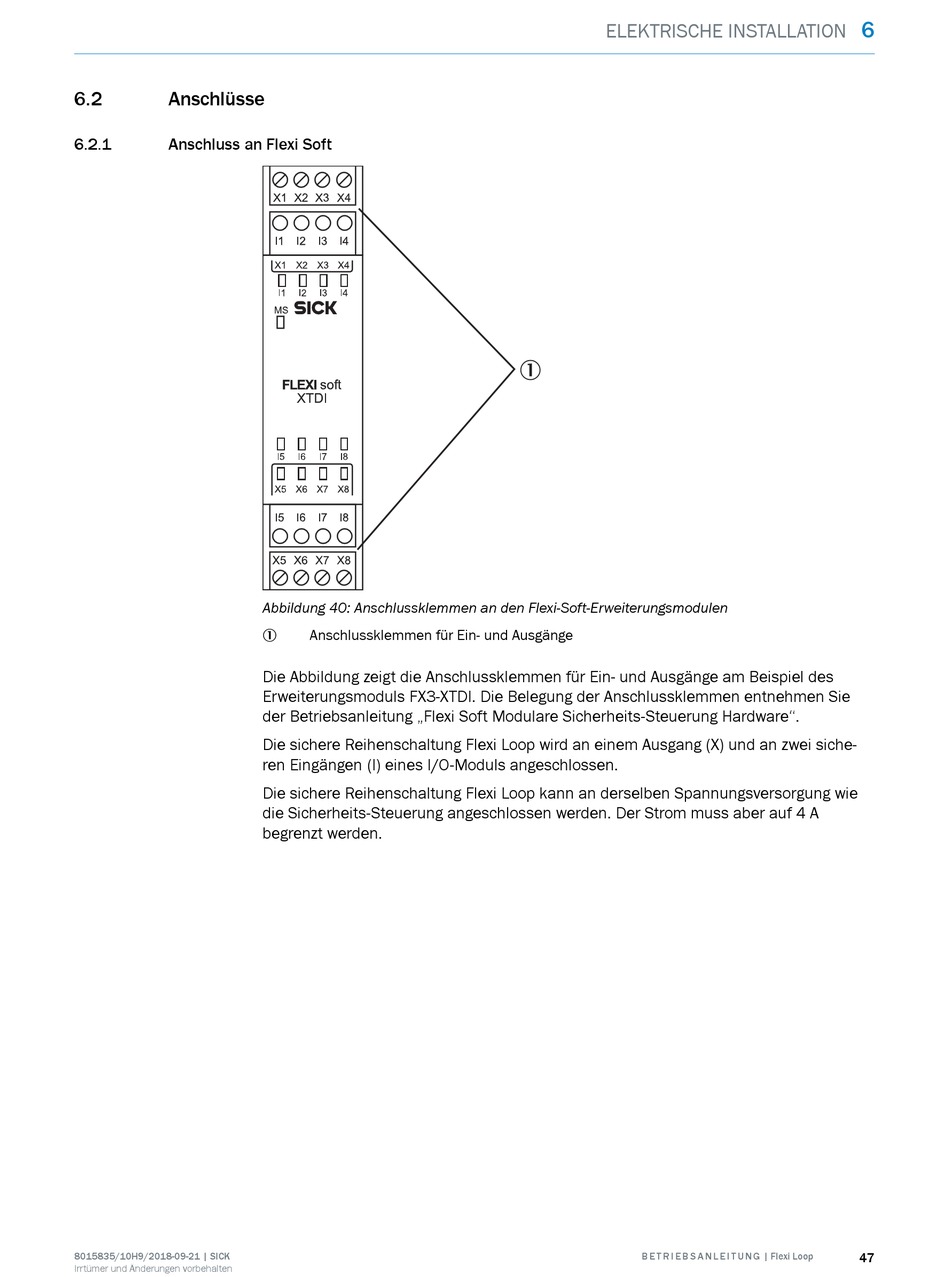

Abbildung 40: Anschlussklemmen an den Flexi-Soft-Erweiterungsmodulen
Anschlussklemmen für Ein- und Ausgänge
1
Die Abbildung zeigt die Anschlussklemmen für Ein- und Ausgänge am Beispiel des
Erweiterungsmoduls FX3-XTDI. Die Belegung der Anschlussklemmen entnehmen Sie
der Betriebsanleitung „Flexi Soft Modulare Sicherheits-Steuerung Hardware".
Die sichere Reihenschaltung Flexi Loop wird an einem Ausgang (X) und an zwei siche‐
ren Eingängen (I) eines I/O-Moduls angeschlossen.
Die sichere Reihenschaltung Flexi Loop kann an derselben Spannungsversorgung wie
die Sicherheits-Steuerung angeschlossen werden. Der Strom muss aber auf 4 A
begrenzt werden.
ELEKTRISCHE INSTALLATION
B E T R I E B S A N L E I T U N G | Flexi Loop
