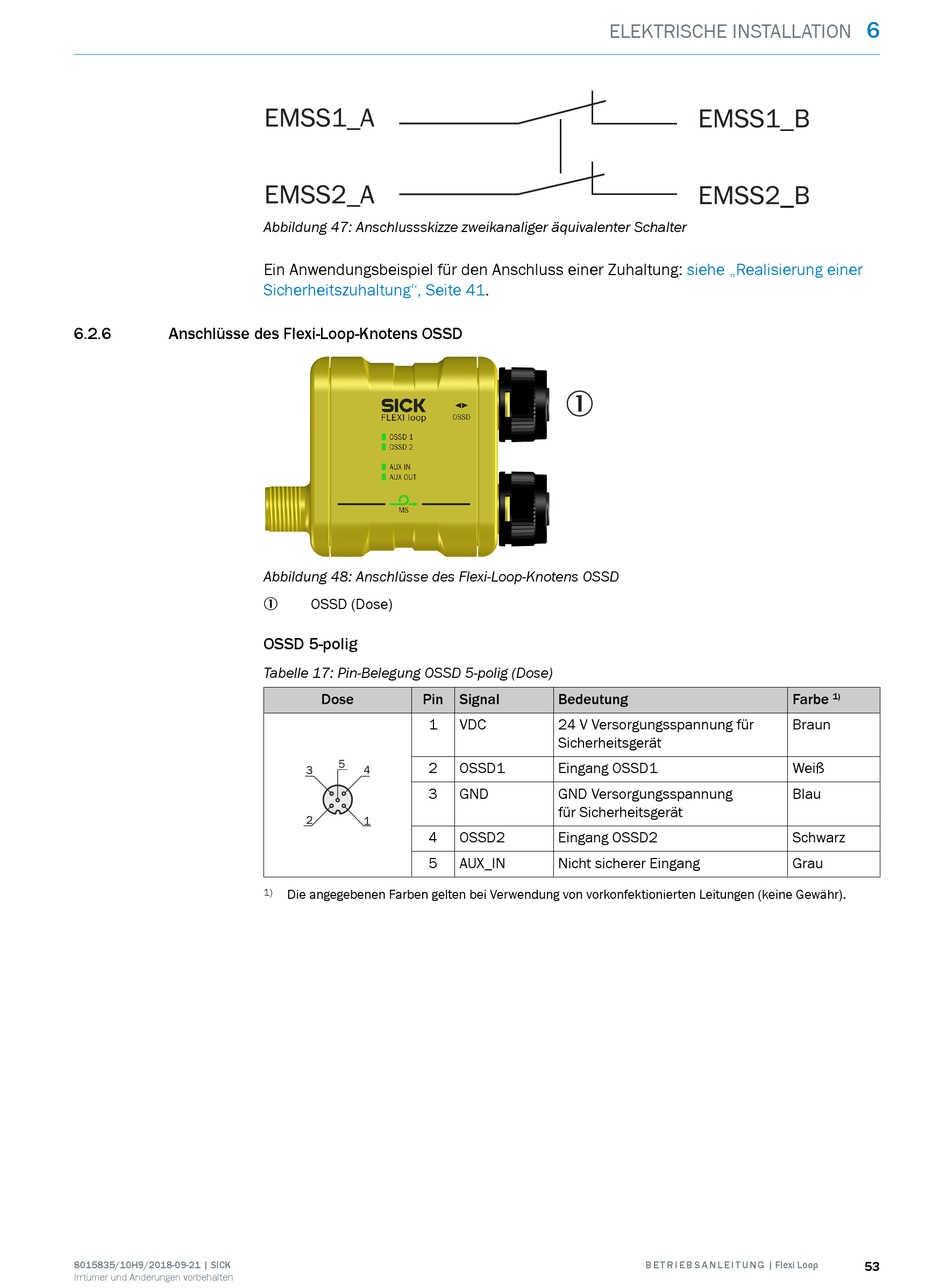

6.2.6 Anschlüsse des Flexi-Loop-Knotens OSSD
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
Abbildung 47: Anschlussskizze zweikanaliger äquivalenter Schalter
Ein Anwendungsbeispiel für den Anschluss einer Zuhaltung:
Sicherheitszuhaltung", Seite
Abbildung 48: Anschlüsse des Flexi-Loop-Knotens OSSD
OSSD (Dose)
1
OSSD 5-polig
Tabelle 17: Pin-Belegung OSSD 5-polig (Dose)
Dose Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
ELEKTRISCHE INSTALLATION
41.
1
Signal Bedeutung
VDC 24 V Versorgungsspannung für
Sicherheitsgerät
OSSD1 Eingang OSSD1
GND GND Versorgungsspannung
für Sicherheitsgerät
OSSD2 Eingang OSSD2
AUX_IN Nicht sicherer Eingang
siehe „Realisierung einer
Farbe
Braun
Weiß
Blau
Schwarz
Grau
B E T R I E B S A N L E I T U N G | Flexi Loop
6
1)
