Anschlüsse Des Flexi-Loop-Zubehörs Mstr2 - SICK Flexi Loop Betriebsanleitung

6
ELEKTRISCHE INSTALLATION

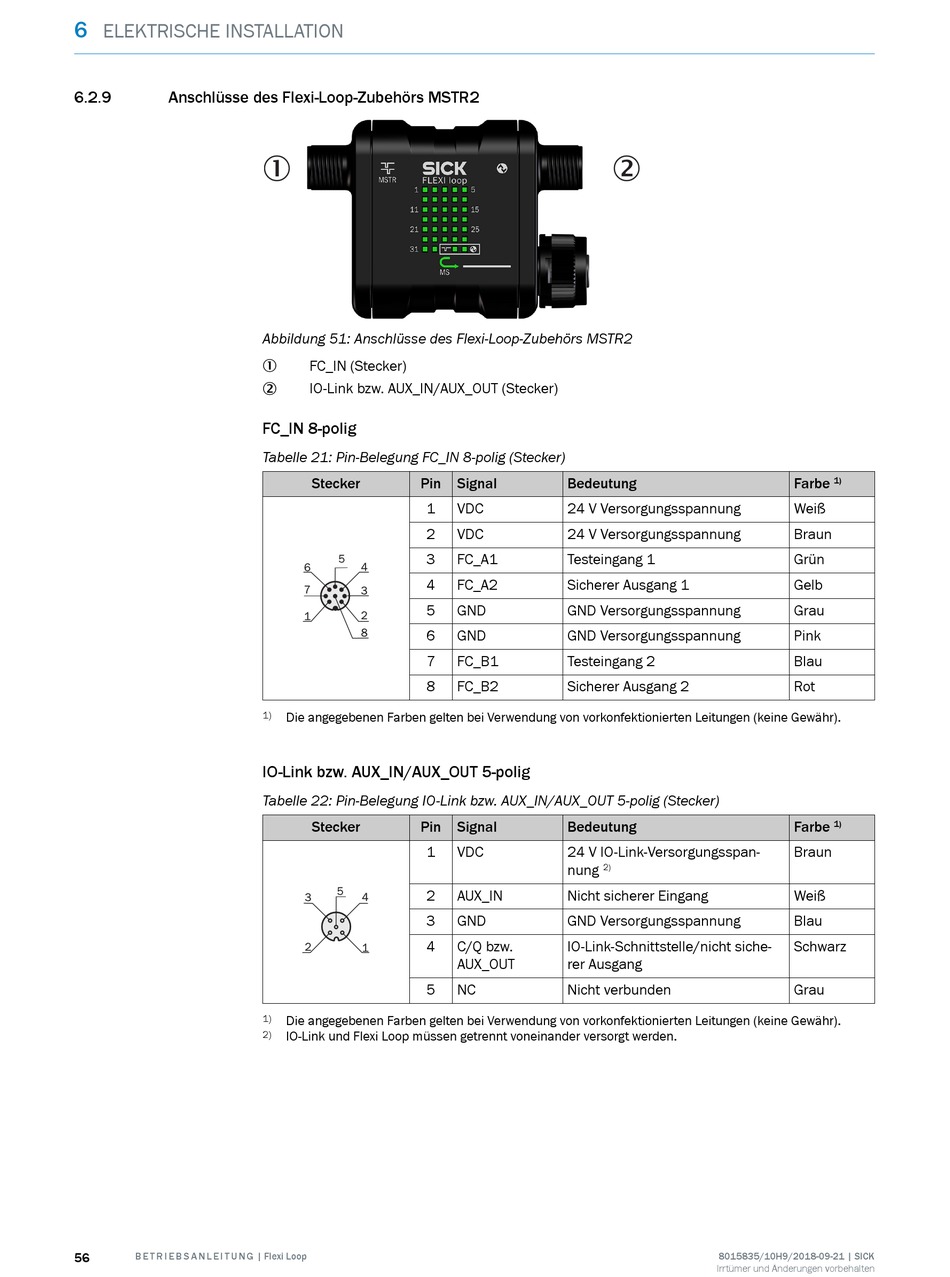

6.2.9 Anschlüsse des Flexi-Loop-Zubehörs MSTR2
56 B E T R I E B S A N L E I T U N G | Flexi Loop
1
Abbildung 51: Anschlüsse des Flexi-Loop-Zubehörs MSTR2
FC_IN (Stecker)
1
IO-Link bzw. AUX_IN/AUX_OUT (Stecker)
2
FC_IN 8-polig
Tabelle 21: Pin-Belegung FC_IN 8-polig (Stecker)
Stecker Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
IO-Link bzw. AUX_IN/AUX_OUT 5-polig
Tabelle 22: Pin-Belegung IO-Link bzw. AUX_IN/AUX_OUT 5-polig (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
2) IO-Link und Flexi Loop müssen getrennt voneinander versorgt werden.
2
Signal Bedeutung
VDC 24 V Versorgungsspannung
VDC 24 V Versorgungsspannung
FC_A1 Testeingang 1
FC_A2 Sicherer Ausgang 1
GND GND Versorgungsspannung
GND GND Versorgungsspannung
FC_B1 Testeingang 2
FC_B2 Sicherer Ausgang 2
Signal Bedeutung
VDC 24 V IO-Link-Versorgungsspan‐
nung 2)
AUX_IN Nicht sicherer Eingang
GND GND Versorgungsspannung
C/Q bzw. IO-Link-Schnittstelle/nicht siche‐
AUX_OUT rer Ausgang
NC Nicht verbunden
Farbe 1)
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
Farbe
1)
Braun
Weiß
Blau
Schwarz
Grau
