PRODUKTBESCHREIBUNG
3.1.3

Unterteilung in Segment, Sektion und Strang

14 B E T R I E B S A N L E I T U N G | Flexi Loop
Problematik der Fehlermaskierung
Bei einer Serienschaltung von getesteten zweikanaligen äquivalenten Sicherheitsschal‐
tern können Fehler nicht sicher aufgedeckt werden. Das folgende Beispiel zeigt eine
solche Situation.

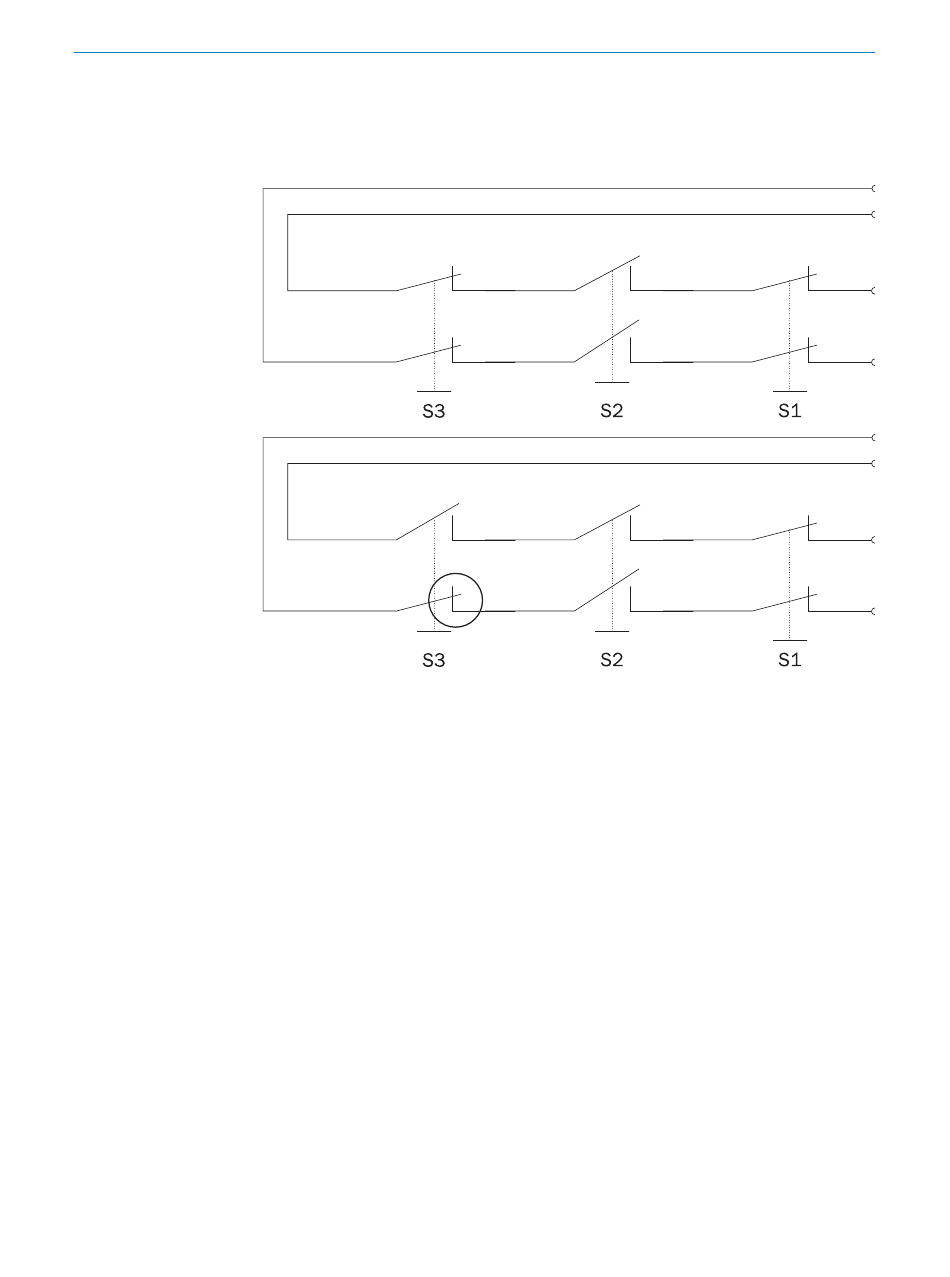

Abbildung 2: Fehlermaskierung
Wird der Schalter S2 korrekt geöffnet, wird z. B. die Anlage abgeschaltet. Wird nun der
Schalter S3 ebenfalls geöffnet, kann der Fehler an S3 nicht festgestellt werden (Fehler‐
maskierung). Wird der Schalter S3 vor S2 geschlossen, bleibt der Fehler unentdeckt.
Die sichere Reihenschaltung Flexi Loop ist in Segment, Sektion und Strang unterteilt:
• Segment
Ein Segment reicht von der Sicherheits-Steuerung oder der FL_OUT-Dose des vor‐
angehenden Flexi-Loop-Knotens inklusive der Verbindungsleitung bis zur FL_OUT-
Dose des Flexi-Loop-Knotens
Seite 51) inklusive der Zuleitungen zu den am Flexi-Loop-Knoten angeschlosse‐
nen Geräten.
• Sektion
Eine Sektion reicht von einer Energieeinspeisung bis zum nächsten Energieein‐
speise-Zubehör bzw. bis zum Terminator.
• Strang
Ein Strang umfasst die komplette sichere Reihenschaltung vom Anschluss an der
Sicherheits-Steuerung bis zum Terminator.
(siehe „Anschlüsse der Flexi-Loop-Knoten",
