Rücksetzen Mit Der Sicherheits-Steuerung Flexi Classic - SICK Flexi Loop Betriebsanleitung

Rücksetzen wird durch Drücken und Wiederloslassen der Rücksetztaste realisiert. Dies erzeugt einen high aktiven Impuls von mindes‐
5)
tens 100 ms und maximal 30 s.
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Der Eingang für ein Befehlsgerät für Wiederanlauf darf sich nicht an derselben sicheren
Reihenschaltung befinden wie der Eingang für die Rücksetztaste!
Befehlsgerät für Wiederanlauf an einen separaten Eingang anschließen.
b
Schließen Sie z. B. eine oder mehrere Rücksetztasten an die nicht sicheren Ein‐
b
gänge (AUX_IN) der Flexi-Loop-Knoten FLN-EMSS1100108 oder FLN-
OSSD1100108 an.
Schließen Sie z. B. eine oder mehrere Signallampen an die nicht sicheren Aus‐
b
gänge (AUX_OUT) der Flexi-Loop-Knoten FLN-EMSS1100108 oder FLN-
OSSD1100108 an.
Wenn Sie weitere nicht sichere Eingänge (AUX_IN) der Flexi-Loop-Knoten für
b
andere Zwecke als Rücksetzen verwenden, stellen Sie sicher, dass diese keine
Rücksetzbedingung
5)

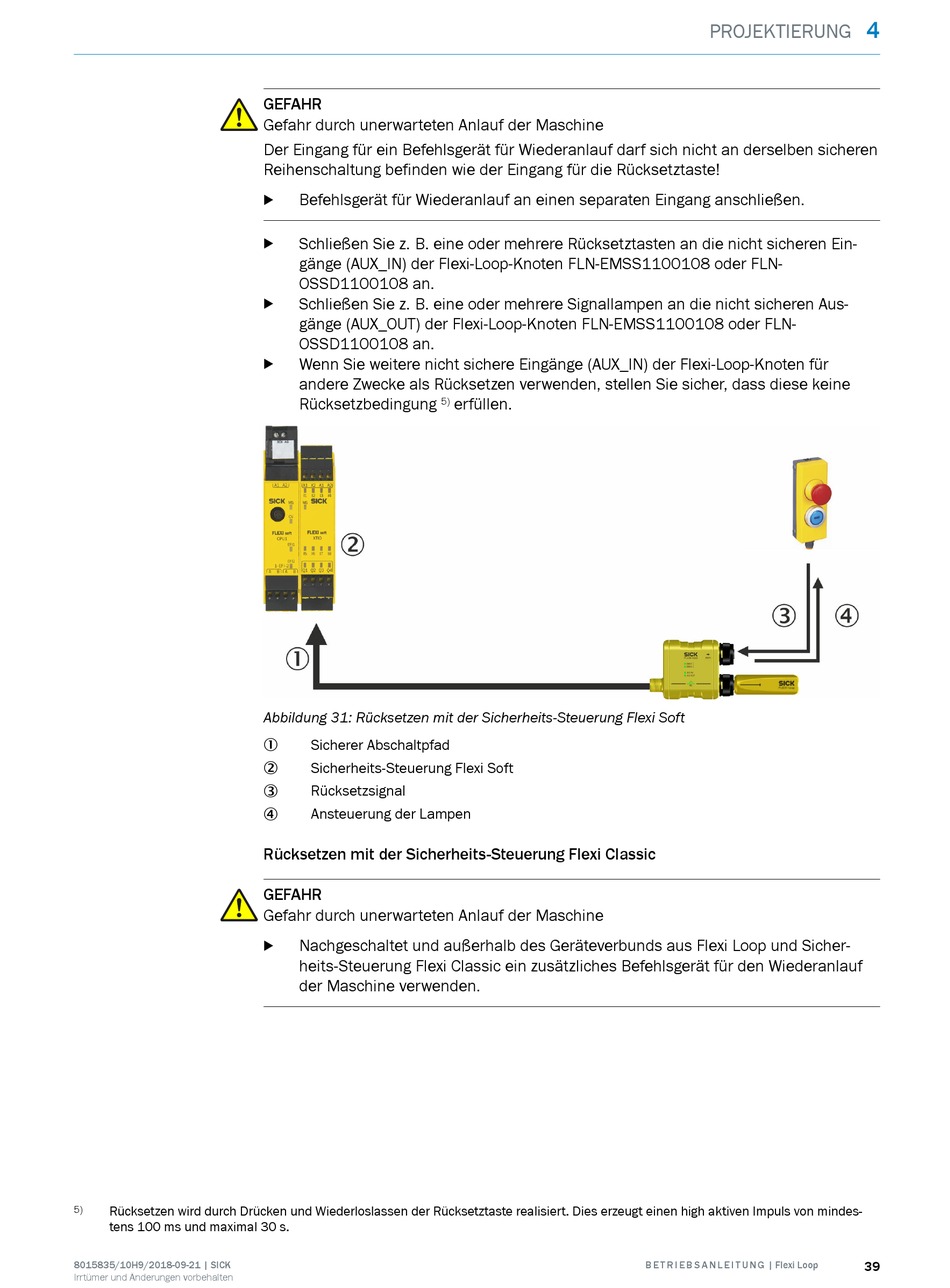

Abbildung 31: Rücksetzen mit der Sicherheits-Steuerung Flexi Soft
Sicherer Abschaltpfad
1
Sicherheits-Steuerung Flexi Soft
2
Rücksetzsignal
3
Ansteuerung der Lampen
4
Rücksetzen mit der Sicherheits-Steuerung Flexi Classic
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Nachgeschaltet und außerhalb des Geräteverbunds aus Flexi Loop und Sicher‐
b
heits-Steuerung Flexi Classic ein zusätzliches Befehlsgerät für den Wiederanlauf
der Maschine verwenden.
erfüllen.
PROJEKTIERUNG
B E T R I E B S A N L E I T U N G | Flexi Loop
4
39
