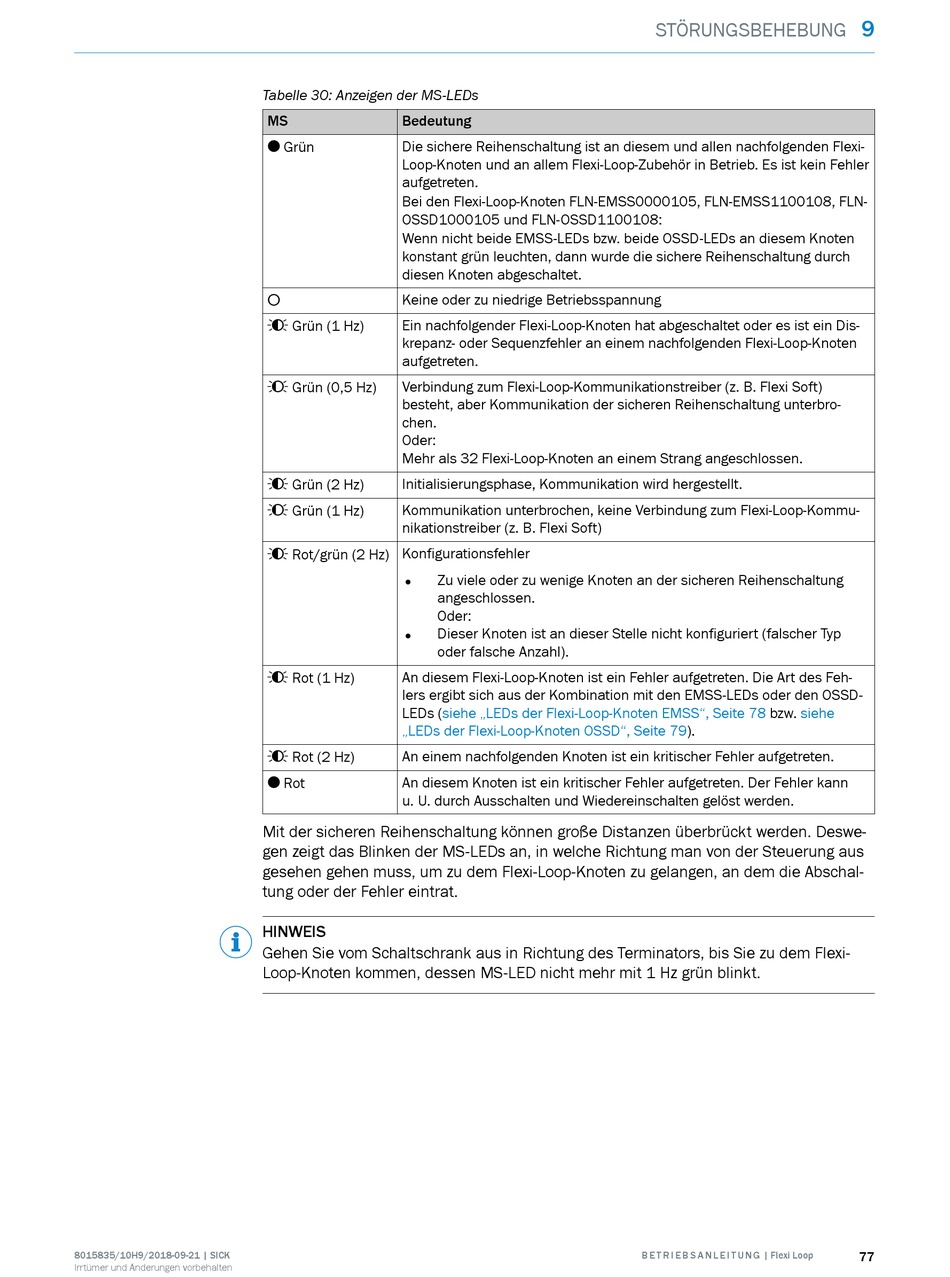

Tabelle 30: Anzeigen der MS-LEDs
MS Bedeutung
O Grün Die sichere Reihenschaltung ist an diesem und allen nachfolgenden Flexi-
Loop-Knoten und an allem Flexi-Loop-Zubehör in Betrieb. Es ist kein Fehler
aufgetreten.
Bei den Flexi-Loop-Knoten FLN-EMSS0000105, FLN-EMSS1100108, FLN-
OSSD1000105 und FLN-OSSD1100108:
Wenn nicht beide EMSS-LEDs bzw. beide OSSD-LEDs an diesem Knoten
konstant grün leuchten, dann wurde die sichere Reihenschaltung durch
diesen Knoten abgeschaltet.
Keine oder zu niedrige Betriebsspannung
o
ôFõ Grün (1 Hz) Ein nachfolgender Flexi-Loop-Knoten hat abgeschaltet oder es ist ein Dis‐
krepanz- oder Sequenzfehler an einem nachfolgenden Flexi-Loop-Knoten
aufgetreten.
Verbindung zum Flexi-Loop-Kommunikationstreiber (z. B. Flexi Soft)
ôKõ Grün (0,5 Hz)
besteht, aber Kommunikation der sicheren Reihenschaltung unterbro‐
chen.
Oder:
Mehr als 32 Flexi-Loop-Knoten an einem Strang angeschlossen.
Initialisierungsphase, Kommunikation wird hergestellt.
ôFõ Grün (2 Hz)
ôKõ Grün (1 Hz) Kommunikation unterbrochen, keine Verbindung zum Flexi-Loop-Kommu‐
nikationstreiber (z. B. Flexi Soft)
ôFõ Rot/grün (2 Hz) Konfigurationsfehler
• Zu viele oder zu wenige Knoten an der sicheren Reihenschaltung
angeschlossen.
Oder:
• Dieser Knoten ist an dieser Stelle nicht konfiguriert (falscher Typ
oder falsche Anzahl).
ôFõ Rot (1 Hz) An diesem Flexi-Loop-Knoten ist ein Fehler aufgetreten. Die Art des Feh‐
lers ergibt sich aus der Kombination mit den EMSS-LEDs oder den OSSD-
LEDs (siehe „LEDs der Flexi-Loop-Knoten EMSS", Seite 78
„LEDs der Flexi-Loop-Knoten OSSD", Seite
An einem nachfolgenden Knoten ist ein kritischer Fehler aufgetreten.
ôFõ Rot (2 Hz)
An diesem Knoten ist ein kritischer Fehler aufgetreten. Der Fehler kann
O Rot
u. U. durch Ausschalten und Wiedereinschalten gelöst werden.
Mit der sicheren Reihenschaltung können große Distanzen überbrückt werden. Deswe‐
gen zeigt das Blinken der MS-LEDs an, in welche Richtung man von der Steuerung aus
gesehen gehen muss, um zu dem Flexi-Loop-Knoten zu gelangen, an dem die Abschal‐
tung oder der Fehler eintrat.
HINWEIS
Gehen Sie vom Schaltschrank aus in Richtung des Terminators, bis Sie zu dem Flexi-
Loop-Knoten kommen, dessen MS-LED nicht mehr mit 1 Hz grün blinkt.
STÖRUNGSBEHEBUNG
bzw. siehe
79).
