6.2.10 Anschlüsse des Flexi-Loop-Zubehörs DIAG
6.2.11

Anschluss der Flexi-Loop-Anschlussadapter YCON1 und YCON2

8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
1

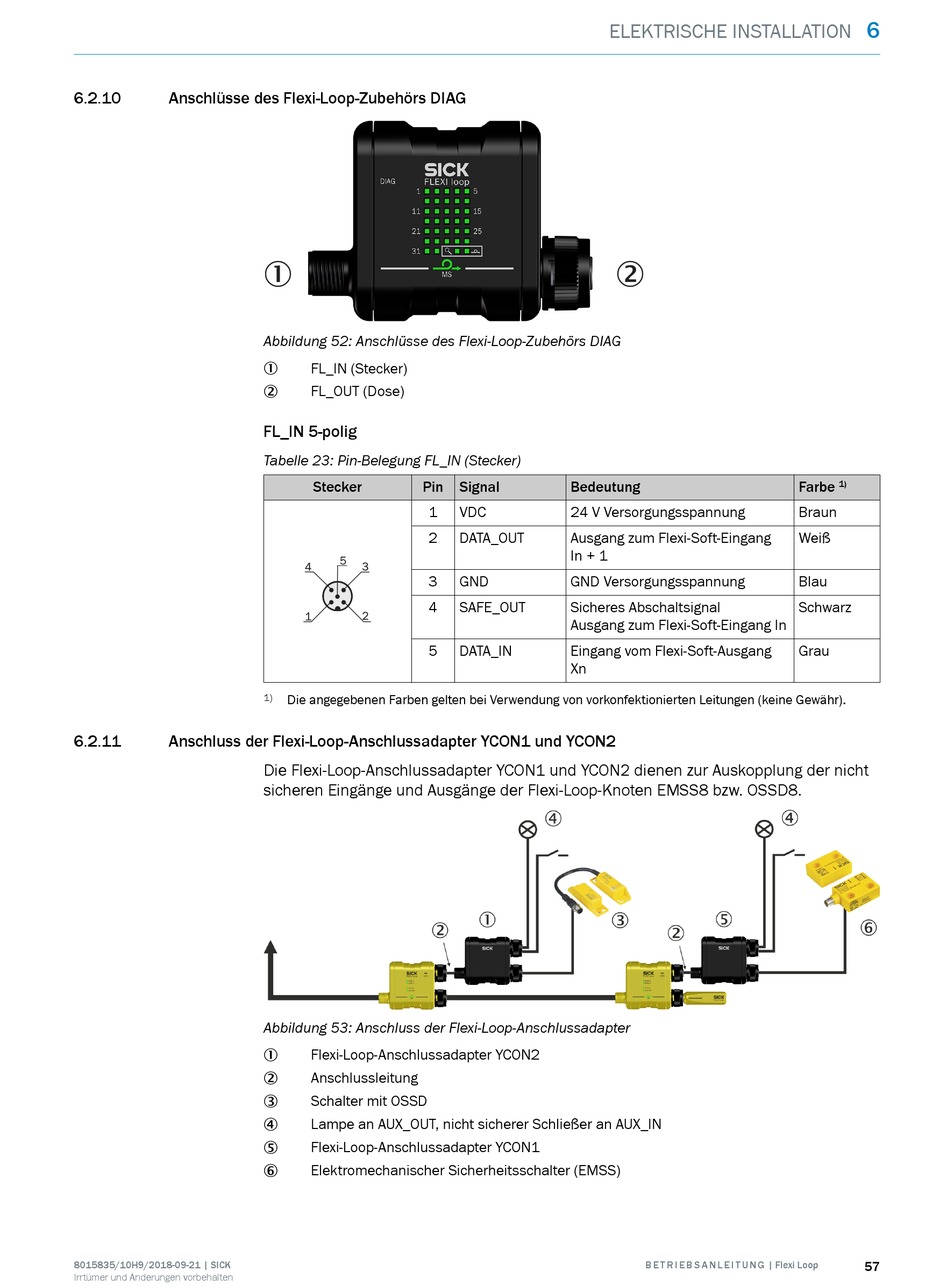

Abbildung 52: Anschlüsse des Flexi-Loop-Zubehörs DIAG
FL_IN (Stecker)
1
FL_OUT (Dose)
2
FL_IN 5-polig
Tabelle 23: Pin-Belegung FL_IN (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
Die Flexi-Loop-Anschlussadapter YCON1 und YCON2 dienen zur Auskopplung der nicht
sicheren Eingänge und Ausgänge der Flexi-Loop-Knoten EMSS8 bzw. OSSD8.
Abbildung 53: Anschluss der Flexi-Loop-Anschlussadapter
Flexi-Loop-Anschlussadapter YCON2
1
Anschlussleitung
2
Schalter mit OSSD
3
Lampe an AUX_OUT, nicht sicherer Schließer an AUX_IN
4
Flexi-Loop-Anschlussadapter YCON1
5
Elektromechanischer Sicherheitsschalter (EMSS)
6
ELEKTRISCHE INSTALLATION
2
Signal Bedeutung
VDC 24 V Versorgungsspannung
DATA_OUT Ausgang zum Flexi-Soft-Eingang
In + 1
GND GND Versorgungsspannung
SAFE_OUT Sicheres Abschaltsignal
Ausgang zum Flexi-Soft-Eingang In
DATA_IN Eingang vom Flexi-Soft-Ausgang
Xn
Farbe
Braun
Weiß
Blau
Schwarz
Grau
