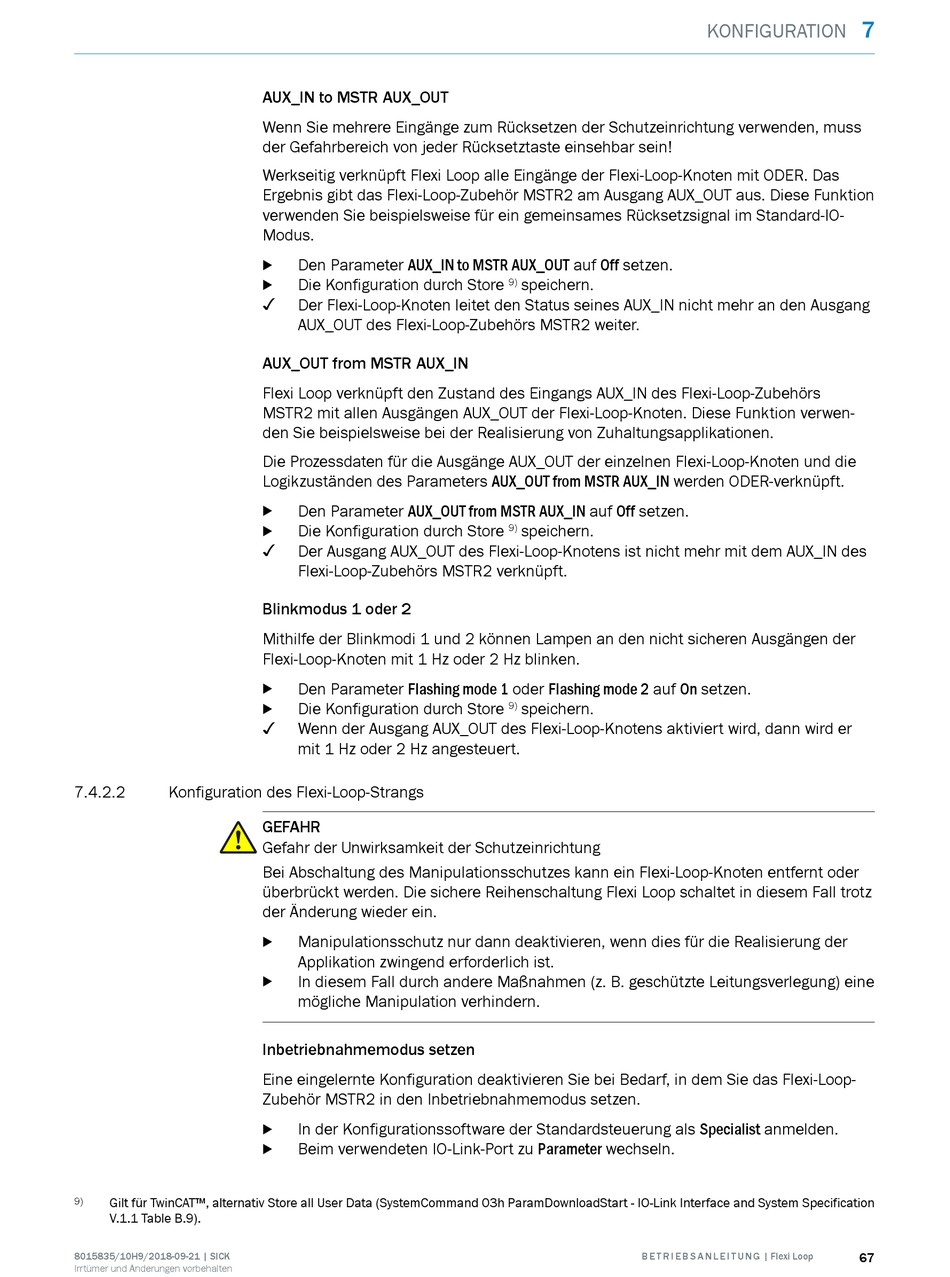

7.4.2.2 Konfiguration des Flexi-Loop-Strangs
Gilt für TwinCAT™, alternativ Store all User Data (SystemCommand 03h ParamDownloadStart - IO-Link Interface and System Specification
9)
V.1.1 Table B.9).
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
AUX_IN to MSTR AUX_OUT
Wenn Sie mehrere Eingänge zum Rücksetzen der Schutzeinrichtung verwenden, muss
der Gefahrbereich von jeder Rücksetztaste einsehbar sein!
Werkseitig verknüpft Flexi Loop alle Eingänge der Flexi-Loop-Knoten mit ODER. Das
Ergebnis gibt das Flexi-Loop-Zubehör MSTR2 am Ausgang AUX_OUT aus. Diese Funktion
verwenden Sie beispielsweise für ein gemeinsames Rücksetzsignal im Standard-IO-
Modus.
Den Parameter AUX_IN to MSTR AUX_OUT auf Off setzen.
b
Die Konfiguration durch Store
b
✓
Der Flexi-Loop-Knoten leitet den Status seines AUX_IN nicht mehr an den Ausgang
AUX_OUT des Flexi-Loop-Zubehörs MSTR2 weiter.
AUX_OUT from MSTR AUX_IN
Flexi Loop verknüpft den Zustand des Eingangs AUX_IN des Flexi-Loop-Zubehörs
MSTR2 mit allen Ausgängen AUX_OUT der Flexi-Loop-Knoten. Diese Funktion verwen‐
den Sie beispielsweise bei der Realisierung von Zuhaltungsapplikationen.
Die Prozessdaten für die Ausgänge AUX_OUT der einzelnen Flexi-Loop-Knoten und die
Logikzuständen des Parameters AUX_OUT from MSTR AUX_IN werden ODER-verknüpft.
Den Parameter AUX_OUT from MSTR AUX_IN auf Off setzen.
b
Die Konfiguration durch Store
b
✓
Der Ausgang AUX_OUT des Flexi-Loop-Knotens ist nicht mehr mit dem AUX_IN des
Flexi-Loop-Zubehörs MSTR2 verknüpft.
Blinkmodus 1 oder 2
Mithilfe der Blinkmodi 1 und 2 können Lampen an den nicht sicheren Ausgängen der
Flexi-Loop-Knoten mit 1 Hz oder 2 Hz blinken.
Den Parameter Flashing mode 1 oder Flashing mode 2 auf On setzen.
b
Die Konfiguration durch Store
b
✓
Wenn der Ausgang AUX_OUT des Flexi-Loop-Knotens aktiviert wird, dann wird er
mit 1 Hz oder 2 Hz angesteuert.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bei Abschaltung des Manipulationsschutzes kann ein Flexi-Loop-Knoten entfernt oder
überbrückt werden. Die sichere Reihenschaltung Flexi Loop schaltet in diesem Fall trotz
der Änderung wieder ein.
Manipulationsschutz nur dann deaktivieren, wenn dies für die Realisierung der
b
Applikation zwingend erforderlich ist.
In diesem Fall durch andere Maßnahmen (z. B. geschützte Leitungsverlegung) eine
b
mögliche Manipulation verhindern.
Inbetriebnahmemodus setzen
Eine eingelernte Konfiguration deaktivieren Sie bei Bedarf, in dem Sie das Flexi-Loop-
Zubehör MSTR2 in den Inbetriebnahmemodus setzen.
In der Konfigurationssoftware der Standardsteuerung als Specialist anmelden.
b
Beim verwendeten IO-Link-Port zu Parameter wechseln.
b
speichern.
9)
speichern.
9)
speichern.
9)
