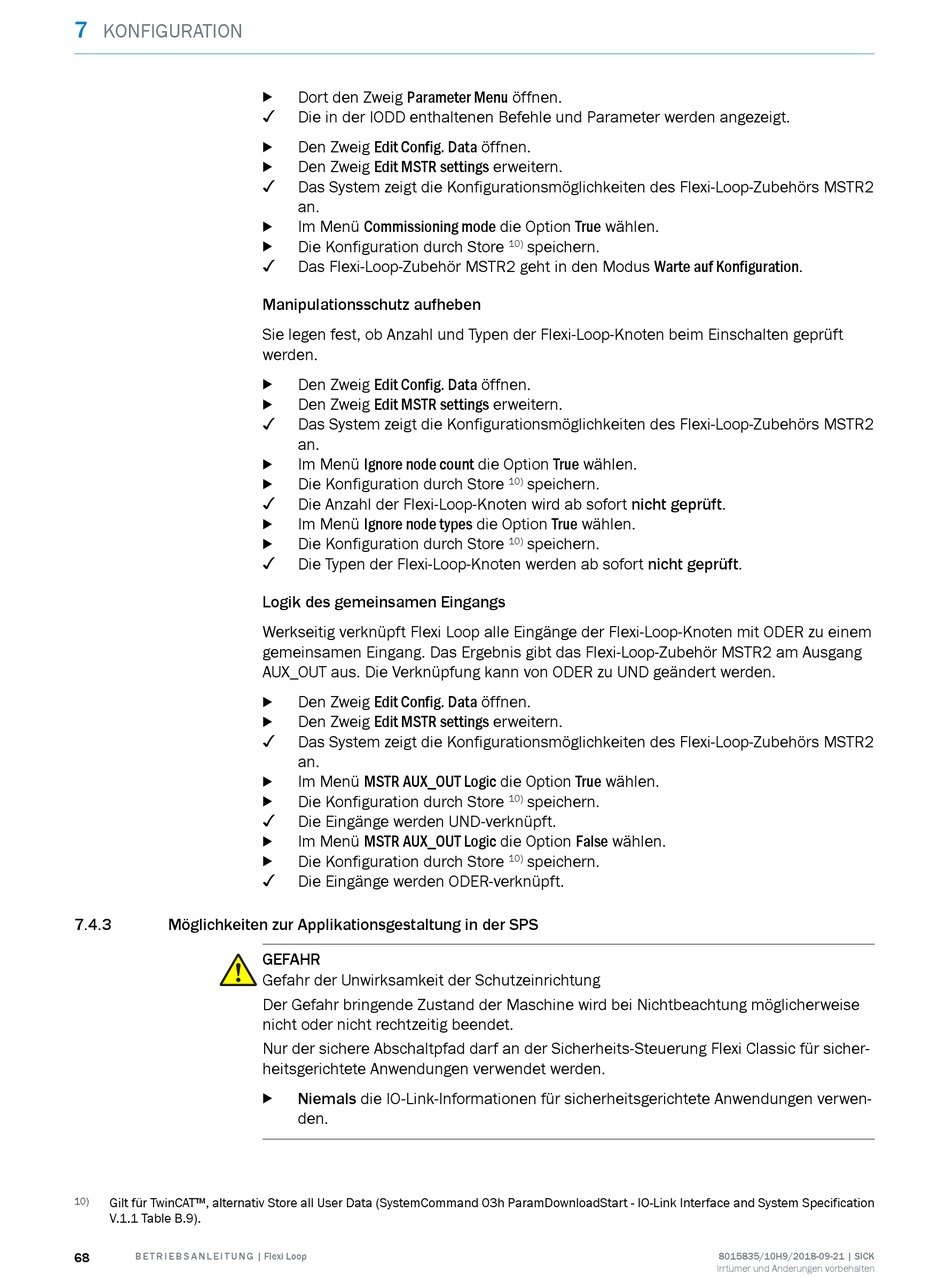

7.4.3 Möglichkeiten zur Applikationsgestaltung in der SPS
Gilt für TwinCAT™, alternativ Store all User Data (SystemCommand 03h ParamDownloadStart - IO-Link Interface and System Specification
10)
V.1.1 Table B.9).
68 B E T R I E B S A N L E I T U N G | Flexi Loop
Dort den Zweig Parameter Menu öffnen.
b
✓
Die in der IODD enthaltenen Befehle und Parameter werden angezeigt.
Den Zweig Edit Config. Data öffnen.
b
Den Zweig Edit MSTR settings erweitern.
b
✓
Das System zeigt die Konfigurationsmöglichkeiten des Flexi-Loop-Zubehörs MSTR2
an.
Im Menü Commissioning mode die Option True wählen.
b
Die Konfiguration durch Store
b
✓
Das Flexi-Loop-Zubehör MSTR2 geht in den Modus Warte auf Konfiguration.
Manipulationsschutz aufheben
Sie legen fest, ob Anzahl und Typen der Flexi-Loop-Knoten beim Einschalten geprüft
werden.
Den Zweig Edit Config. Data öffnen.
b
Den Zweig Edit MSTR settings erweitern.
b
✓
Das System zeigt die Konfigurationsmöglichkeiten des Flexi-Loop-Zubehörs MSTR2
an.
Im Menü Ignore node count die Option True wählen.
b
Die Konfiguration durch Store
b
✓
Die Anzahl der Flexi-Loop-Knoten wird ab sofort nicht geprüft.
Im Menü Ignore node types die Option True wählen.
b
Die Konfiguration durch Store
b
✓
Die Typen der Flexi-Loop-Knoten werden ab sofort nicht geprüft.
Logik des gemeinsamen Eingangs
Werkseitig verknüpft Flexi Loop alle Eingänge der Flexi-Loop-Knoten mit ODER zu einem
gemeinsamen Eingang. Das Ergebnis gibt das Flexi-Loop-Zubehör MSTR2 am Ausgang
AUX_OUT aus. Die Verknüpfung kann von ODER zu UND geändert werden.
Den Zweig Edit Config. Data öffnen.
b
Den Zweig Edit MSTR settings erweitern.
b
✓
Das System zeigt die Konfigurationsmöglichkeiten des Flexi-Loop-Zubehörs MSTR2
an.
Im Menü MSTR AUX_OUT Logic die Option True wählen.
b
Die Konfiguration durch Store
b
✓
Die Eingänge werden UND-verknüpft.
Im Menü MSTR AUX_OUT Logic die Option False wählen.
b
Die Konfiguration durch Store
b
✓
Die Eingänge werden ODER-verknüpft.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nur der sichere Abschaltpfad darf an der Sicherheits-Steuerung Flexi Classic für sicher‐
heitsgerichtete Anwendungen verwendet werden.
Niemals die IO-Link-Informationen für sicherheitsgerichtete Anwendungen verwen‐
b
den.
speichern.
10)
10) speichern.
speichern.
10)
speichern.
10)
speichern.
10)
