PRODUKTBESCHREIBUNG
18 B E T R I E B S A N L E I T U N G | Flexi Loop

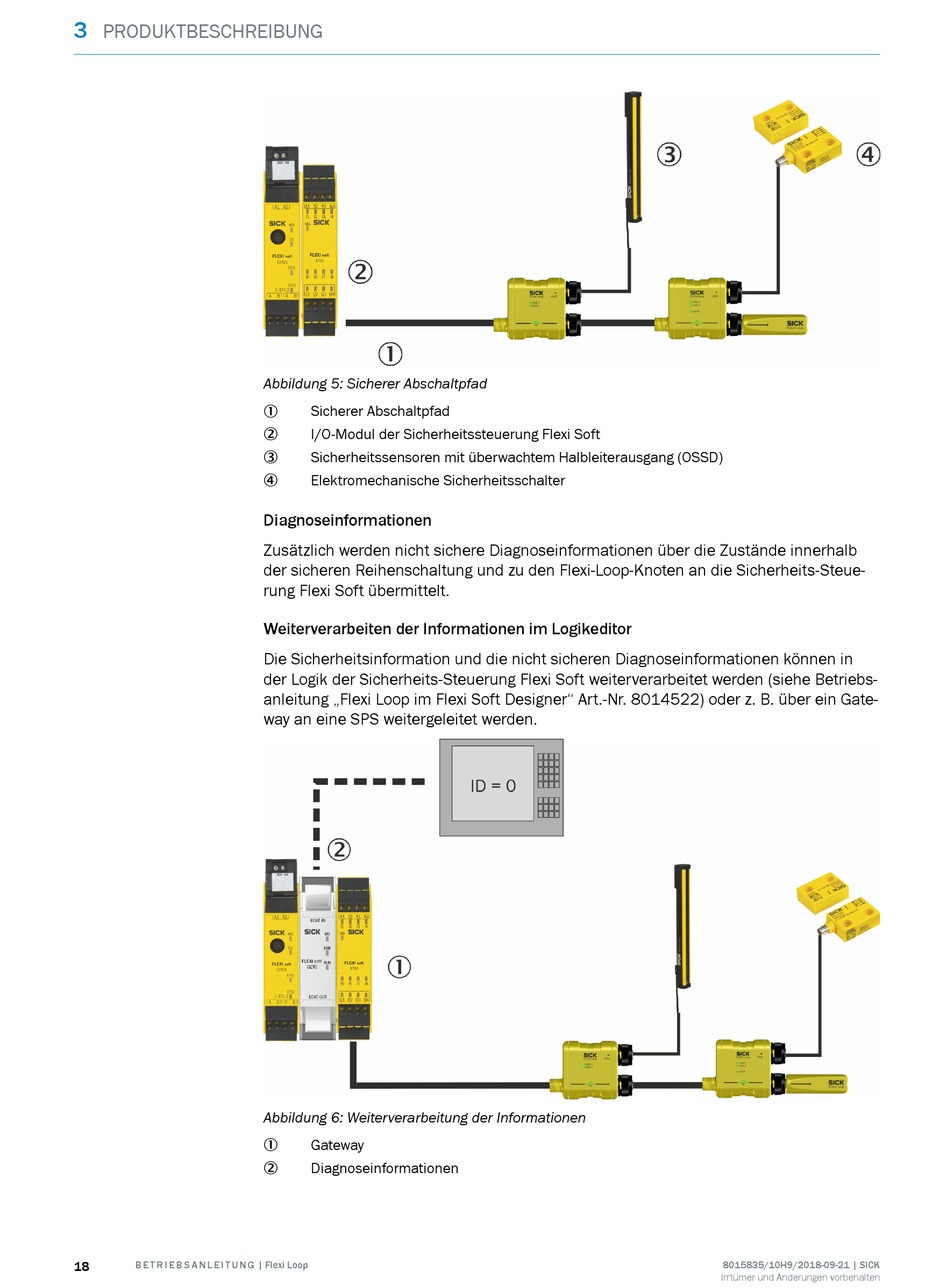

Abbildung 5: Sicherer Abschaltpfad
Sicherer Abschaltpfad
1
I/O-Modul der Sicherheitssteuerung Flexi Soft
2
Sicherheitssensoren mit überwachtem Halbleiterausgang (OSSD)
3
Elektromechanische Sicherheitsschalter
4
Diagnoseinformationen
Zusätzlich werden nicht sichere Diagnoseinformationen über die Zustände innerhalb
der sicheren Reihenschaltung und zu den Flexi-Loop-Knoten an die Sicherheits-Steue‐
rung Flexi Soft übermittelt.
Weiterverarbeiten der Informationen im Logikeditor
Die Sicherheitsinformation und die nicht sicheren Diagnoseinformationen können in
der Logik der Sicherheits-Steuerung Flexi Soft weiterverarbeitet werden (siehe Betriebs‐
anleitung „Flexi Loop im Flexi Soft Designer" Art.-Nr. 8014522) oder z. B. über ein Gate‐
way an eine SPS weitergeleitet werden.
Abbildung 6: Weiterverarbeitung der Informationen
Gateway
1
Diagnoseinformationen
2
