Über Energieeinspeise-Zubehör PWRI (empfohlen)

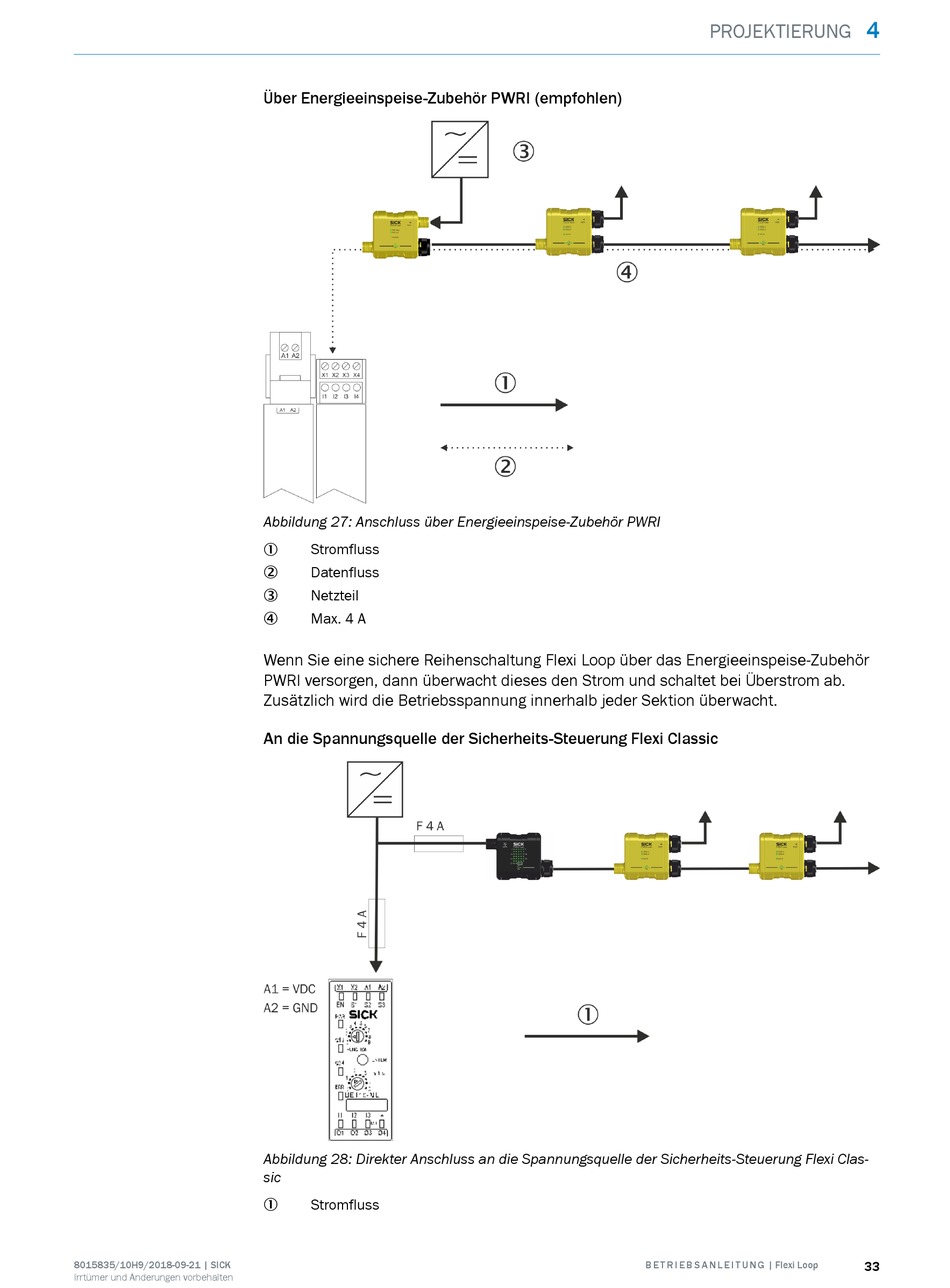

Abbildung 27: Anschluss über Energieeinspeise-Zubehör PWRI
Stromfluss
1
Datenfluss
2
Netzteil
3
Max. 4 A
4
Wenn Sie eine sichere Reihenschaltung Flexi Loop über das Energieeinspeise-Zubehör
PWRI versorgen, dann überwacht dieses den Strom und schaltet bei Überstrom ab.
Zusätzlich wird die Betriebsspannung innerhalb jeder Sektion überwacht.
An die Spannungsquelle der Sicherheits-Steuerung Flexi Classic
Abbildung 28: Direkter Anschluss an die Spannungsquelle der Sicherheits-Steuerung Flexi Clas‐
sic
Stromfluss
1
