FLA-MSTR00001

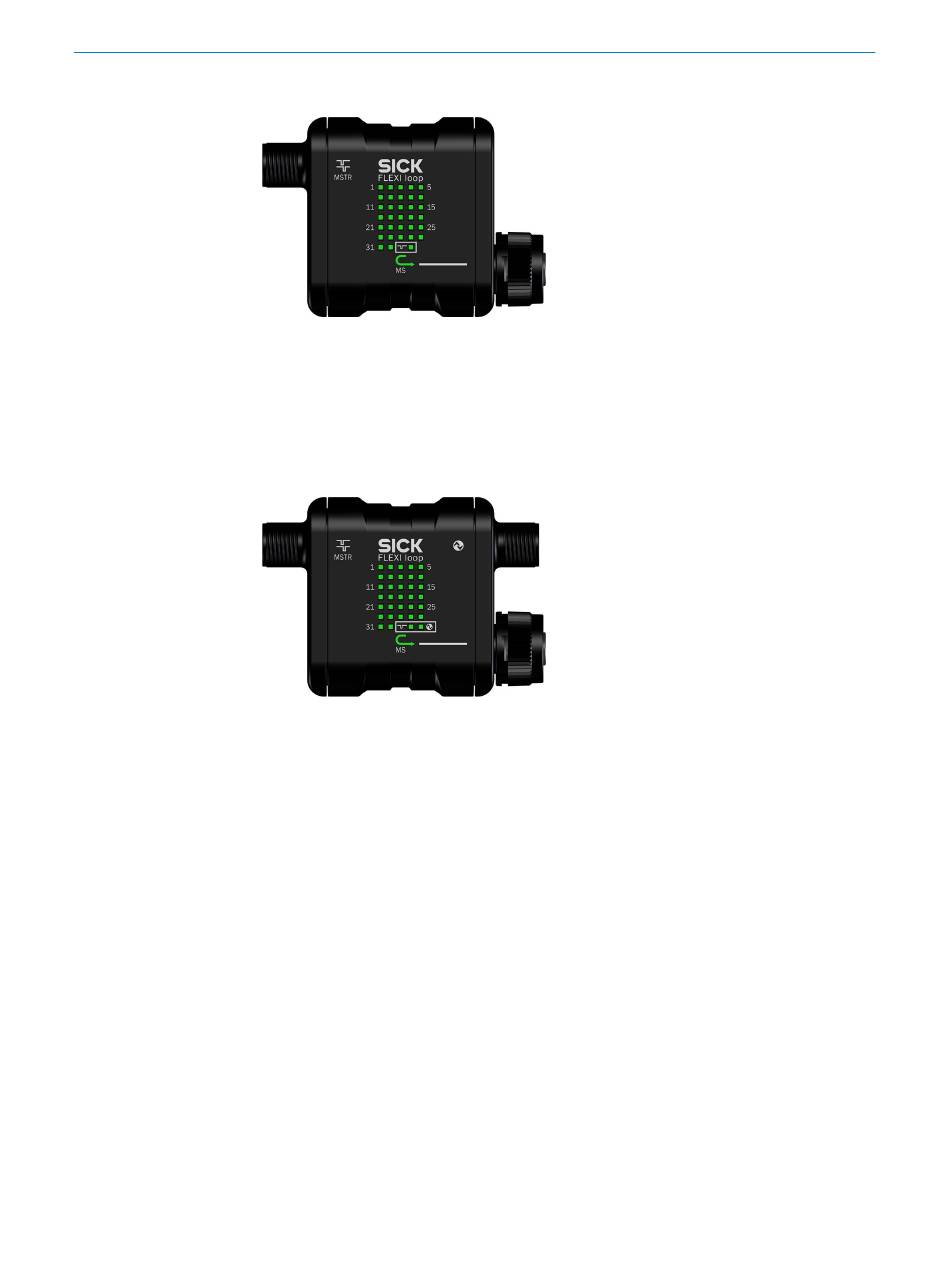

Abbildung 16: Flexi-Loop-Zubehör FLA-MSTR00001
Das Flexi-Loop-Zubehör MSTR1 verbindet eine sichere Reihenschaltung Flexi Loop mit
einer Sicherheits-Steuerung Flexi Classic. Es benötigt zwei Testpulsausgänge (X) und
zwei sichere Eingänge (I) eines Flexi-Classic-Moduls. Zusätzlich dient das Flexi-Loop-
Zubehör MSTR1 zur Systembeobachtung bei der Inbetriebnahme und im Betrieb.
FLA-MSTR00002
Abbildung 17: Flexi-Loop-Zubehör FLA-MSTR00002
Das Flexi-Loop-Zubehör MSTR2 verbindet eine sichere Reihenschaltung Flexi Loop mit
einer Sicherheits-Steuerung Flexi Classic. Es benötigt zwei Testpulsausgänge (X) und
zwei sichere Eingänge (I) eines Flexi-Classic-Moduls. Zusätzlich dient das Flexi-Loop-
Zubehör MSTR2 zur Systembeobachtung bei der Inbetriebnahme und im Betrieb.
Das Flexi-Loop-Zubehör MSTR2 verfügt zusätzlich über einen nicht sicheren Eingang
und einen nicht sicheren Ausgang. Der nicht sichere Ausgang dient alternativ als IO-
Link-Schnittstelle.
Über den nicht sicheren Eingang des Flexi-Loop-Zubehörs MSTR2 werden Aktoren an
den nicht sicheren Ausgängen der Flexi-Loop-Knoten angesteuert.
Über den nicht sicheren Ausgang des Flexi-Loop-Zubehörs MSTR2 werden Schaltsignale
an den nicht sicheren Eingängen der Flexi-Loop-Knoten an eine Standardsteuerung
übermittelt.
Über die IO-Link-Schnittstelle tauscht das Flexi-Loop-Zubehör MSTR2 Prozessdaten und
Servicedaten mit einer SPS aus.
