Direkter Anschluss An Die Spannungsquelle Der Sicherheits-Steuerung Flexi Soft - SICK Flexi Loop Betriebsanleitung

4
PROJEKTIERUNG
32 B E T R I E B S A N L E I T U N G | Flexi Loop
An die Spannungsquelle der Sicherheits-Steuerung Flexi Soft

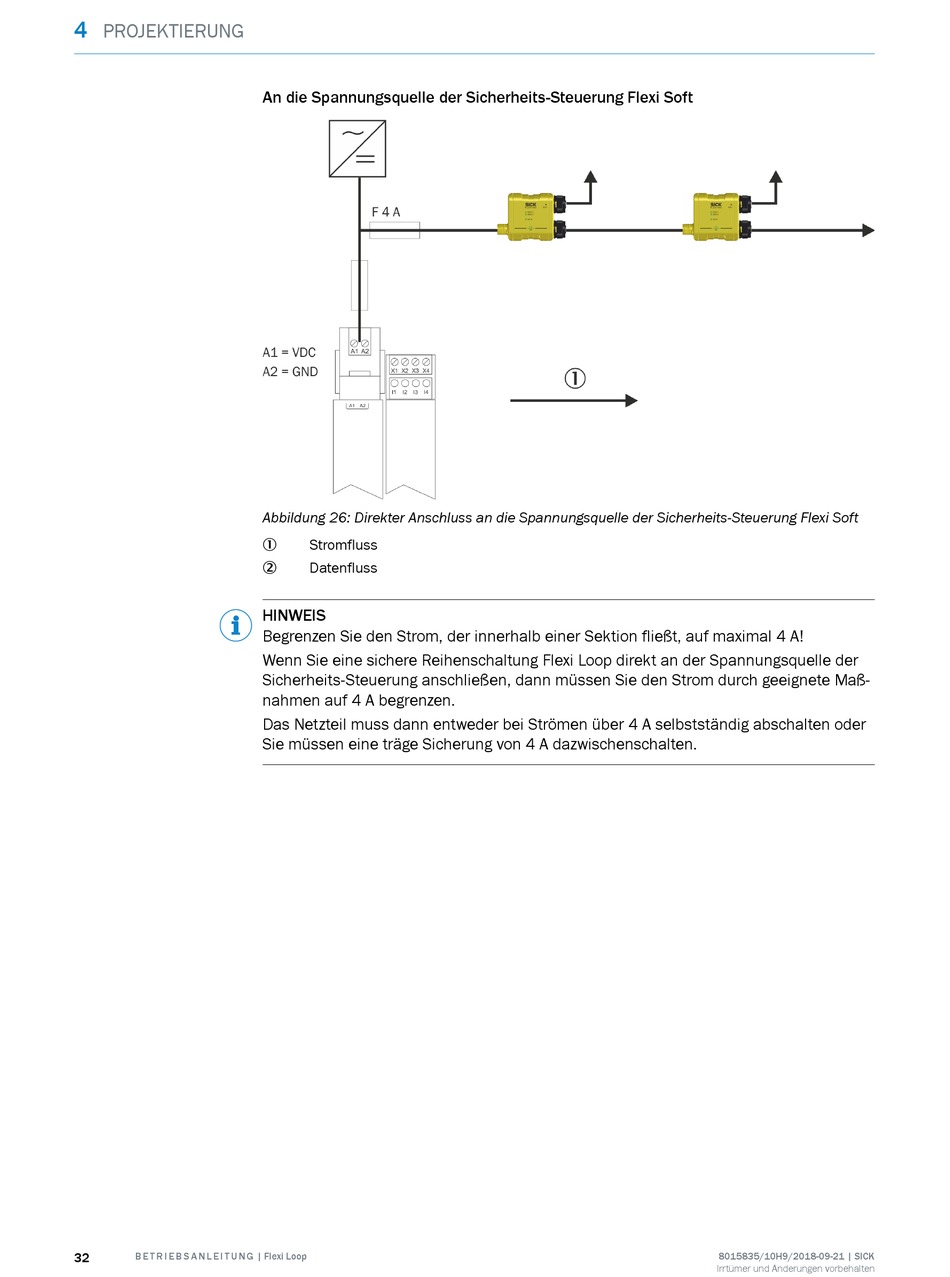

Abbildung 26: Direkter Anschluss an die Spannungsquelle der Sicherheits-Steuerung Flexi Soft
Stromfluss
1
Datenfluss
2
HINWEIS
Begrenzen Sie den Strom, der innerhalb einer Sektion fließt, auf maximal 4 A!
Wenn Sie eine sichere Reihenschaltung Flexi Loop direkt an der Spannungsquelle der
Sicherheits-Steuerung anschließen, dann müssen Sie den Strom durch geeignete Maß‐
nahmen auf 4 A begrenzen.
Das Netzteil muss dann entweder bei Strömen über 4 A selbstständig abschalten oder
Sie müssen eine träge Sicherung von 4 A dazwischenschalten.
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
