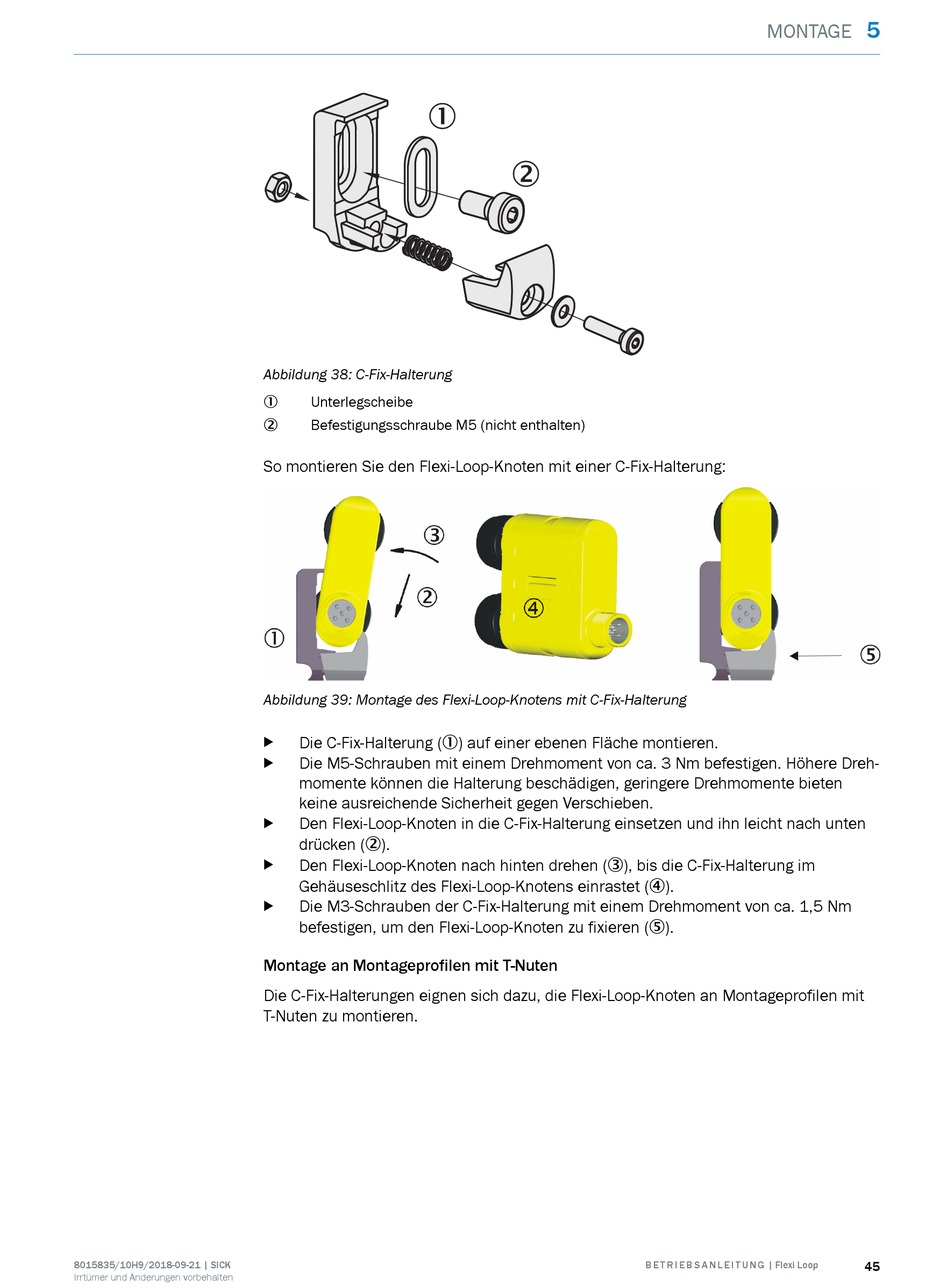

Abbildung 38: C-Fix-Halterung
Unterlegscheibe
1
Befestigungsschraube M5 (nicht enthalten)
2
So montieren Sie den Flexi-Loop-Knoten mit einer C-Fix-Halterung:
Abbildung 39: Montage des Flexi-Loop-Knotens mit C-Fix-Halterung
Die C-Fix-Halterung (1) auf einer ebenen Fläche montieren.
b
Die M5-Schrauben mit einem Drehmoment von ca. 3 Nm befestigen. Höhere Dreh‐
b
momente können die Halterung beschädigen, geringere Drehmomente bieten
keine ausreichende Sicherheit gegen Verschieben.
Den Flexi-Loop-Knoten in die C-Fix-Halterung einsetzen und ihn leicht nach unten
b
drücken (2).
Den Flexi-Loop-Knoten nach hinten drehen (3), bis die C-Fix-Halterung im
b
Gehäuseschlitz des Flexi-Loop-Knotens einrastet (4).
Die M3-Schrauben der C-Fix-Halterung mit einem Drehmoment von ca. 1,5 Nm
b
befestigen, um den Flexi-Loop-Knoten zu fixieren (5).
Montage an Montageprofilen mit T-Nuten
Die C-Fix-Halterungen eignen sich dazu, die Flexi-Loop-Knoten an Montageprofilen mit
T-Nuten zu montieren.
