6
ELEKTRISCHE INSTALLATION
6.2.12 Anschlüsse des Flexi-Loop-Anschlussadapters YCON1
58 B E T R I E B S A N L E I T U N G | Flexi Loop
HINWEIS
Schließen Sie die Flexi-Loop-Anschlussadapter YCON1 und YCON2 immer mithilfe einer
Anschlussleitung am Flexi-Loop-Knoten EMSS8 bzw. OSSD8 an. Der Stecker des Flexi-
Loop-Anschlussadapters darf nicht direkt auf die Dose des Flexi-Loop-Knotens gesteckt
werden.
1

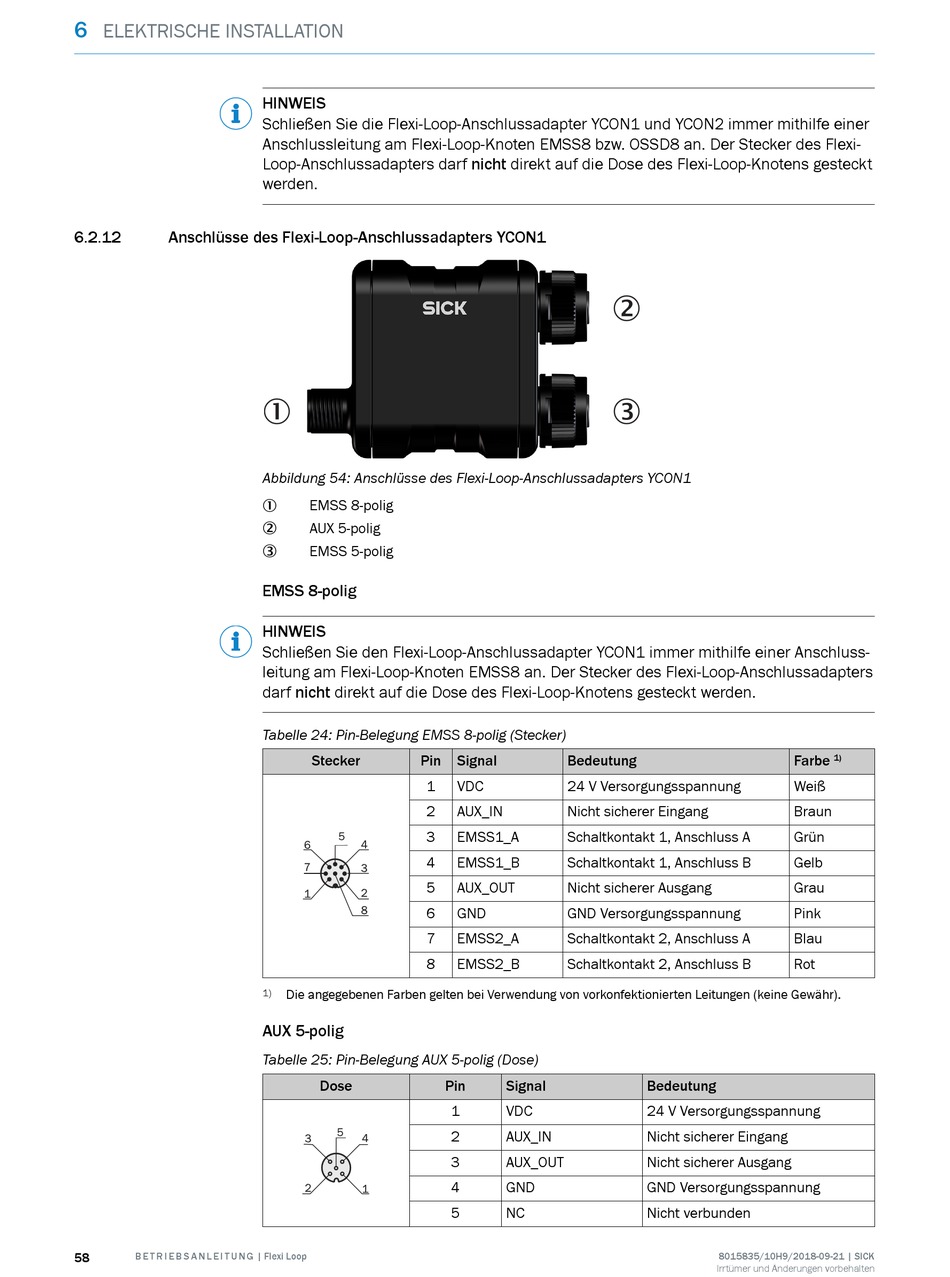

Abbildung 54: Anschlüsse des Flexi-Loop-Anschlussadapters YCON1
EMSS 8-polig
1
AUX 5-polig
2
EMSS 5-polig
3
EMSS 8-polig
HINWEIS
Schließen Sie den Flexi-Loop-Anschlussadapter YCON1 immer mithilfe einer Anschluss‐
leitung am Flexi-Loop-Knoten EMSS8 an. Der Stecker des Flexi-Loop-Anschlussadapters
darf nicht direkt auf die Dose des Flexi-Loop-Knotens gesteckt werden.
Tabelle 24: Pin-Belegung EMSS 8-polig (Stecker)
Stecker Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
AUX 5-polig
Tabelle 25: Pin-Belegung AUX 5-polig (Dose)
Dose
2
3
Signal Bedeutung
VDC 24 V Versorgungsspannung
AUX_IN Nicht sicherer Eingang
EMSS1_A Schaltkontakt 1, Anschluss A
EMSS1_B Schaltkontakt 1, Anschluss B
AUX_OUT Nicht sicherer Ausgang
GND GND Versorgungsspannung
EMSS2_A Schaltkontakt 2, Anschluss A
EMSS2_B Schaltkontakt 2, Anschluss B
Pin Signal
1 VDC
2 AUX_IN
3 AUX_OUT
4 GND
5 NC
Farbe
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
Bedeutung
24 V Versorgungsspannung
Nicht sicherer Eingang
Nicht sicherer Ausgang
GND Versorgungsspannung
Nicht verbunden
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
1)
