STÖRUNGSBEHEBUNG
9.4.2 Prüfwerkzeuge für die Konfiguration
86 B E T R I E B S A N L E I T U N G | Flexi Loop
Statische Fehler
°
Anzahl der Flexi-Loop-Knoten
°
Flexi-Loop-Zubehör MSTR2 und Flexi-Loop-Knoten
Den Zweig View Config Data öffnen.
b
✓
Der Zweig View MSTR settings zeigt die erwartete Konfiguration für das Flexi-Loop-
Zubehör MSTR2 an.
✓
Die Zweige View configuration data [n] zeigen die erwartete Konfiguration für alle Posi‐
tionen der Flexi-Loop-Knoten an. Sie zeigen auch Informationen zu dem an dieser
Position tatsächlich befindlichen Flexi-Loop-Knoten an.
Typenschlüssel des konfigurierten Flexi-Loop-Knotens
°
Alle konfigurierten Parameter
°
Typenschlüssel des erkannten Flexi-Loop-Knotens
°
Hersteller
°
Softwareversion
°
Seriennummer
°
Knotenspannung, wenn diese per Kommando eingelesen wurde
°
dardkommandos", Seite
Mithilfe der SPS lesen Sie Informationen aus dem Flexi-Loop-Zubehör MSTR2 aus.
In der Konfigurationssoftware der Standardsteuerung als Observer anmelden.
b
Beim verwendeten IO-Link-Port zu Parameter wechseln.
b
Im Befehlsbaum zu Observation Menu wechseln.
b
Den Zweig Config. Check öffnen.
b
✓
Prüfoptionen für die Konfiguration werden angezeigt.

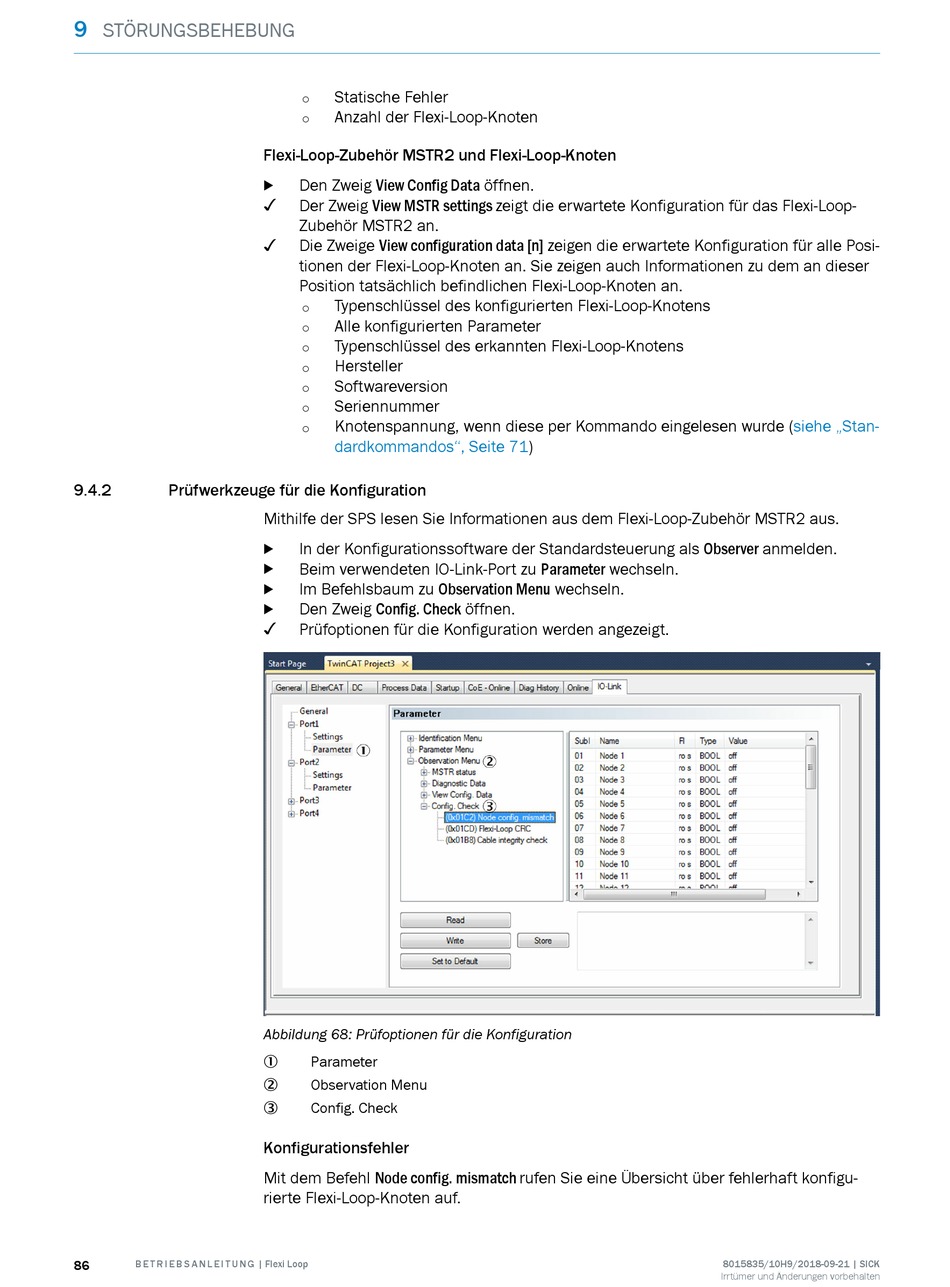

Abbildung 68: Prüfoptionen für die Konfiguration
Parameter
1
Observation Menu
2
Config. Check
3
Konfigurationsfehler
Mit dem Befehl Node config. mismatch rufen Sie eine Übersicht über fehlerhaft konfigu‐
rierte Flexi-Loop-Knoten auf.
71)
(siehe „Stan‐
