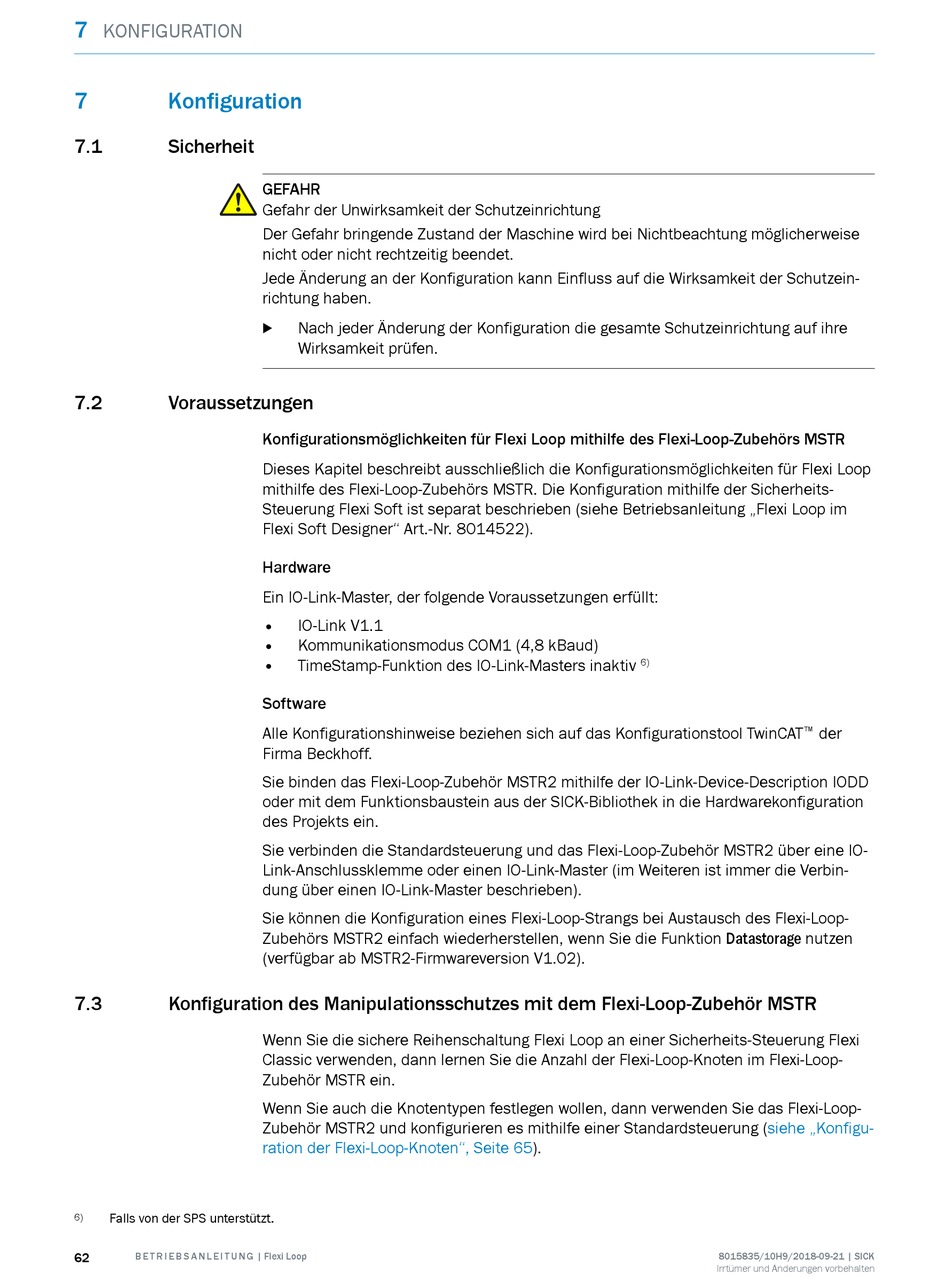

7

KONFIGURATION

7 Konfiguration
7.1

Sicherheit

7.2

Voraussetzungen

7.3 Konfiguration des Manipulationsschutzes mit dem Flexi-Loop-Zubehör MSTR
Falls von der SPS unterstützt.
6)
62 B E T R I E B S A N L E I T U N G | Flexi Loop
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Jede Änderung an der Konfiguration kann Einfluss auf die Wirksamkeit der Schutzein‐
richtung haben.
Nach jeder Änderung der Konfiguration die gesamte Schutzeinrichtung auf ihre
b
Wirksamkeit prüfen.
Konfigurationsmöglichkeiten für Flexi Loop mithilfe des Flexi-Loop-Zubehörs MSTR
Dieses Kapitel beschreibt ausschließlich die Konfigurationsmöglichkeiten für Flexi Loop
mithilfe des Flexi-Loop-Zubehörs MSTR. Die Konfiguration mithilfe der Sicherheits-
Steuerung Flexi Soft ist separat beschrieben (siehe Betriebsanleitung „Flexi Loop im
Flexi Soft Designer" Art.-Nr. 8014522).
Hardware
Ein IO-Link-Master, der folgende Voraussetzungen erfüllt:
• IO-Link V1.1
• Kommunikationsmodus COM1 (4,8 kBaud)
• TimeStamp-Funktion des IO-Link-Masters inaktiv
Software
Alle Konfigurationshinweise beziehen sich auf das Konfigurationstool TwinCAT
Firma Beckhoff.
Sie binden das Flexi-Loop-Zubehör MSTR2 mithilfe der IO-Link-Device-Description IODD
oder mit dem Funktionsbaustein aus der SICK-Bibliothek in die Hardwarekonfiguration
des Projekts ein.
Sie verbinden die Standardsteuerung und das Flexi-Loop-Zubehör MSTR2 über eine IO-
Link-Anschlussklemme oder einen IO-Link-Master (im Weiteren ist immer die Verbin‐
dung über einen IO-Link-Master beschrieben).
Sie können die Konfiguration eines Flexi-Loop-Strangs bei Austausch des Flexi-Loop-
Zubehörs MSTR2 einfach wiederherstellen, wenn Sie die Funktion Datastorage nutzen
(verfügbar ab MSTR2-Firmwareversion V1.02).
Wenn Sie die sichere Reihenschaltung Flexi Loop an einer Sicherheits-Steuerung Flexi
Classic verwenden, dann lernen Sie die Anzahl der Flexi-Loop-Knoten im Flexi-Loop-
Zubehör MSTR ein.
Wenn Sie auch die Knotentypen festlegen wollen, dann verwenden Sie das Flexi-Loop-
Zubehör MSTR2 und konfigurieren es mithilfe einer Standardsteuerung
ration der Flexi-Loop-Knoten", Seite
6)
65).
der
™
(siehe „Konfigu‐
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
