Voraussetzungen
• Die elektrische Installation des Flexi-Loop-Strangs ist abgeschlossen.
• Der Ausgang X1 der Sicherheits-Steuerung Flexi Classic ist mit dem Anschluss
FC_A1 des Flexi-Loop-Zubehörs MSTR verbunden, der Ausgang X2 mit dem
Anschluss FC_B1.
• Es ist keine IO-Link-Verbindung zwischen dem Flexi-Loop-Zubehör MSTR2 und dem
IO-Link-Master aufgebaut.
• Die Spannungsversorgung ist eingeschaltet, die Betriebsmodus-LED blinkt rot
(1 Hz).

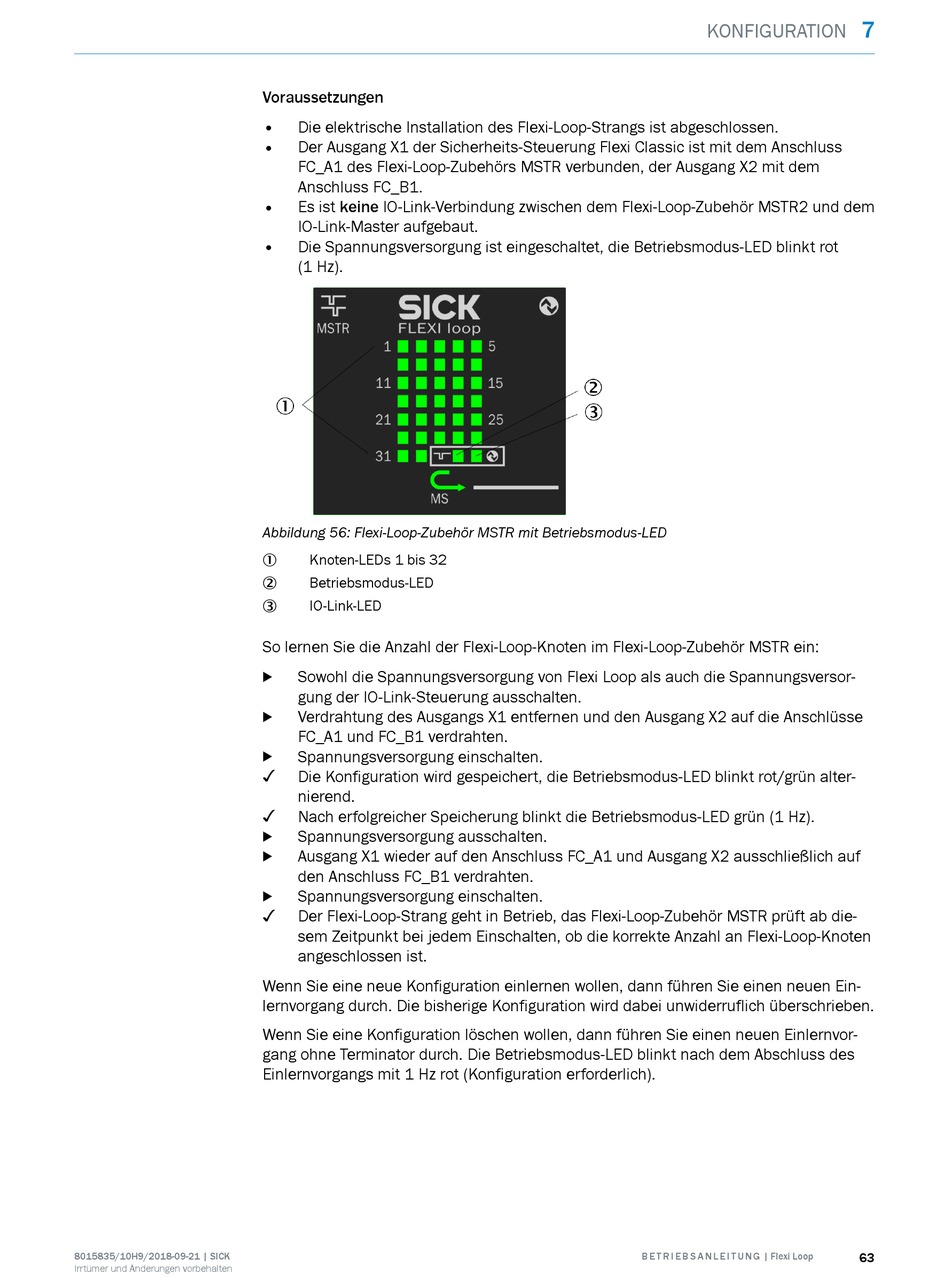

Abbildung 56: Flexi-Loop-Zubehör MSTR mit Betriebsmodus-LED
Knoten-LEDs 1 bis 32
1
Betriebsmodus-LED
2
IO-Link-LED
3
So lernen Sie die Anzahl der Flexi-Loop-Knoten im Flexi-Loop-Zubehör MSTR ein:
Sowohl die Spannungsversorgung von Flexi Loop als auch die Spannungsversor‐
b
gung der IO-Link-Steuerung ausschalten.
Verdrahtung des Ausgangs X1 entfernen und den Ausgang X2 auf die Anschlüsse
b
FC_A1 und FC_B1 verdrahten.
Spannungsversorgung einschalten.
b
✓
Die Konfiguration wird gespeichert, die Betriebsmodus-LED blinkt rot/grün alter‐
nierend.
✓
Nach erfolgreicher Speicherung blinkt die Betriebsmodus-LED grün (1 Hz).
Spannungsversorgung ausschalten.
b
Ausgang X1 wieder auf den Anschluss FC_A1 und Ausgang X2 ausschließlich auf
b
den Anschluss FC_B1 verdrahten.
Spannungsversorgung einschalten.
b
✓
Der Flexi-Loop-Strang geht in Betrieb, das Flexi-Loop-Zubehör MSTR prüft ab die‐
sem Zeitpunkt bei jedem Einschalten, ob die korrekte Anzahl an Flexi-Loop-Knoten
angeschlossen ist.
Wenn Sie eine neue Konfiguration einlernen wollen, dann führen Sie einen neuen Ein‐
lernvorgang durch. Die bisherige Konfiguration wird dabei unwiderruflich überschrieben.
Wenn Sie eine Konfiguration löschen wollen, dann führen Sie einen neuen Einlernvor‐
gang ohne Terminator durch. Die Betriebsmodus-LED blinkt nach dem Abschluss des
Einlernvorgangs mit 1 Hz rot (Konfiguration erforderlich).
