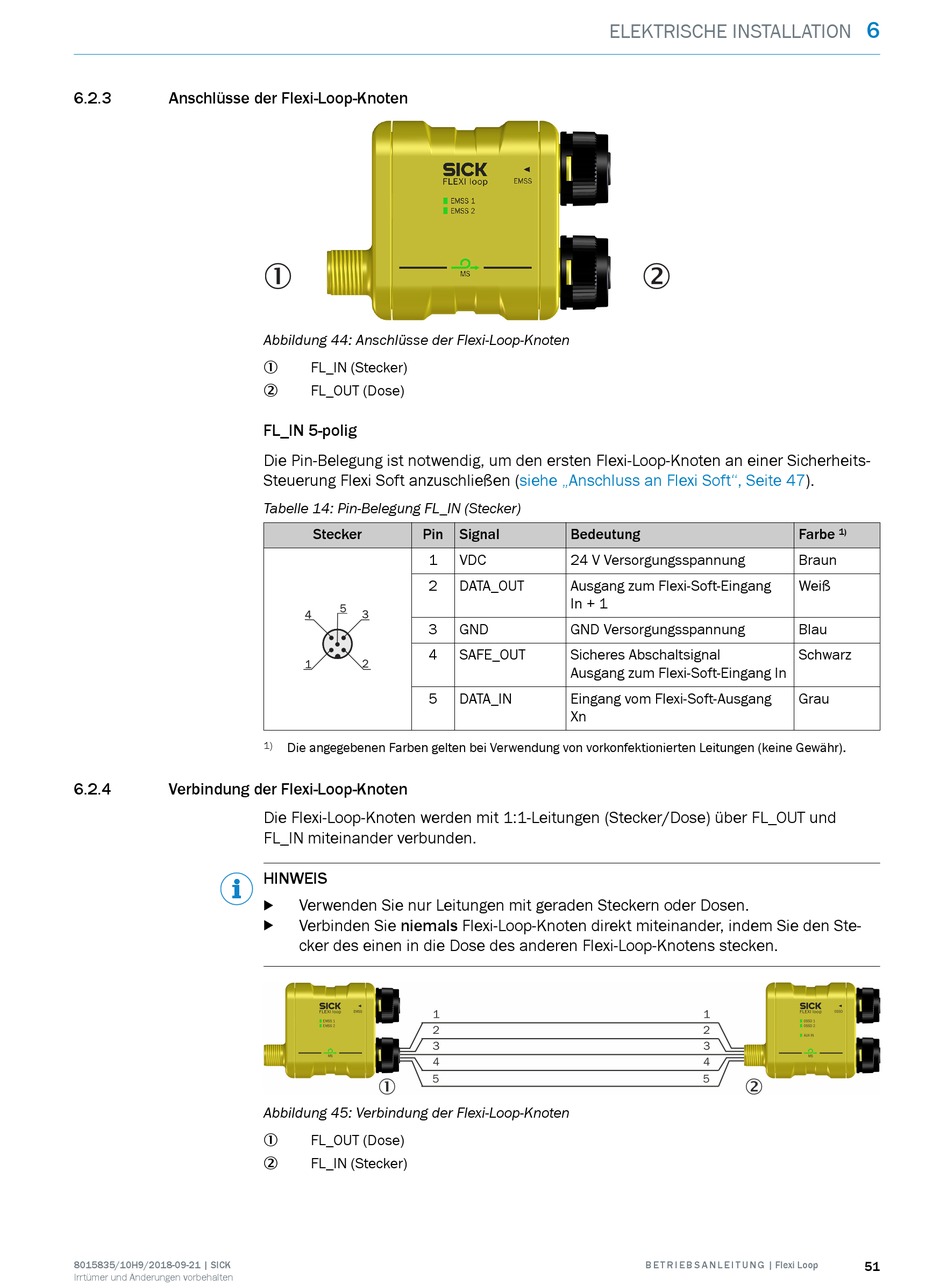

6.2.3 Anschlüsse der Flexi-Loop-Knoten
6.2.4

Verbindung der Flexi-Loop-Knoten

8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
1
Abbildung 44: Anschlüsse der Flexi-Loop-Knoten
FL_IN (Stecker)
1
FL_OUT (Dose)
2
FL_IN 5-polig
Die Pin-Belegung ist notwendig, um den ersten Flexi-Loop-Knoten an einer Sicherheits-
Steuerung Flexi Soft anzuschließen
Tabelle 14: Pin-Belegung FL_IN (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
Die Flexi-Loop-Knoten werden mit 1:1-Leitungen (Stecker/Dose) über FL_OUT und
FL_IN miteinander verbunden.
HINWEIS
Verwenden Sie nur Leitungen mit geraden Steckern oder Dosen.
b
Verbinden Sie niemals Flexi-Loop-Knoten direkt miteinander, indem Sie den Ste‐
b
cker des einen in die Dose des anderen Flexi-Loop-Knotens stecken.
Abbildung 45: Verbindung der Flexi-Loop-Knoten
FL_OUT (Dose)
1
FL_IN (Stecker)
2
ELEKTRISCHE INSTALLATION
(siehe „Anschluss an Flexi Soft", Seite
Signal Bedeutung
VDC 24 V Versorgungsspannung
DATA_OUT Ausgang zum Flexi-Soft-Eingang
In + 1
GND GND Versorgungsspannung
SAFE_OUT Sicheres Abschaltsignal
Ausgang zum Flexi-Soft-Eingang In
DATA_IN Eingang vom Flexi-Soft-Ausgang
Xn
2
47).
Farbe
Braun
Weiß
Blau
Schwarz
Grau
B E T R I E B S A N L E I T U N G | Flexi Loop
6
1)
