6.2.8 Anschlüsse des Flexi-Loop-Zubehörs MSTR1
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
PWRI 5-polig
Tabelle 19: Pin-Belegung PWRI 5-polig (Stecker)
Stecker Pin
1
2
3
4
5
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
1

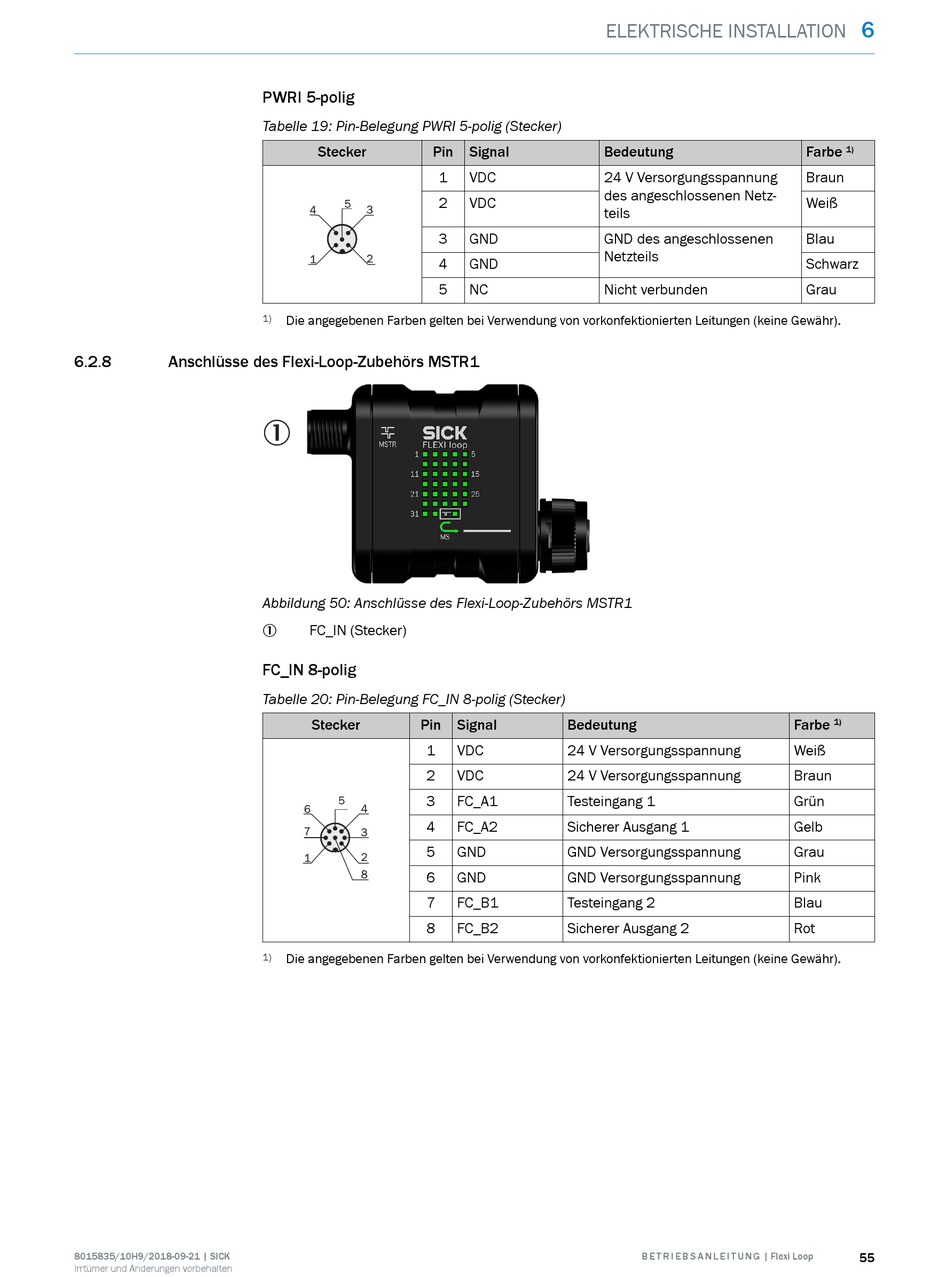

Abbildung 50: Anschlüsse des Flexi-Loop-Zubehörs MSTR1
FC_IN (Stecker)
1
FC_IN 8-polig
Tabelle 20: Pin-Belegung FC_IN 8-polig (Stecker)
Stecker Pin
1
2
3
4
5
6
7
8
1) Die angegebenen Farben gelten bei Verwendung von vorkonfektionierten Leitungen (keine Gewähr).
ELEKTRISCHE INSTALLATION
Signal Bedeutung
VDC 24 V Versorgungsspannung
des angeschlossenen Netz‐
VDC
teils
GND GND des angeschlossenen
Netzteils
GND
NC Nicht verbunden
Signal Bedeutung
VDC 24 V Versorgungsspannung
VDC 24 V Versorgungsspannung
FC_A1 Testeingang 1
FC_A2 Sicherer Ausgang 1
GND GND Versorgungsspannung
GND GND Versorgungsspannung
FC_B1 Testeingang 2
FC_B2 Sicherer Ausgang 2
Farbe
Braun
Weiß
Blau
Schwarz
Grau
Farbe
Weiß
Braun
Grün
Gelb
Grau
Pink
Blau
Rot
B E T R I E B S A N L E I T U N G | Flexi Loop
6
1)
1)
