9.3.7 LEDs des Flexi-Loop-Zubehörs DIAG
Ab Hauptmodul-Firmware 4.00 und MSTR Firmware 1.03 möglich.
12)
8015835/10H9/2018-09-21 | SICK
Irrtümer und Änderungen vorbehalten
Betriebsmodus-LED
O Rot
ôFõ Rot
ôFõ Rot/grün
ôFõ Grün
Tabelle 44: IO-Link-LED des Flexi-Loop-Zubehörs MSTR2
IO-Link-LED
o
O Grün
O Orange
O Rot

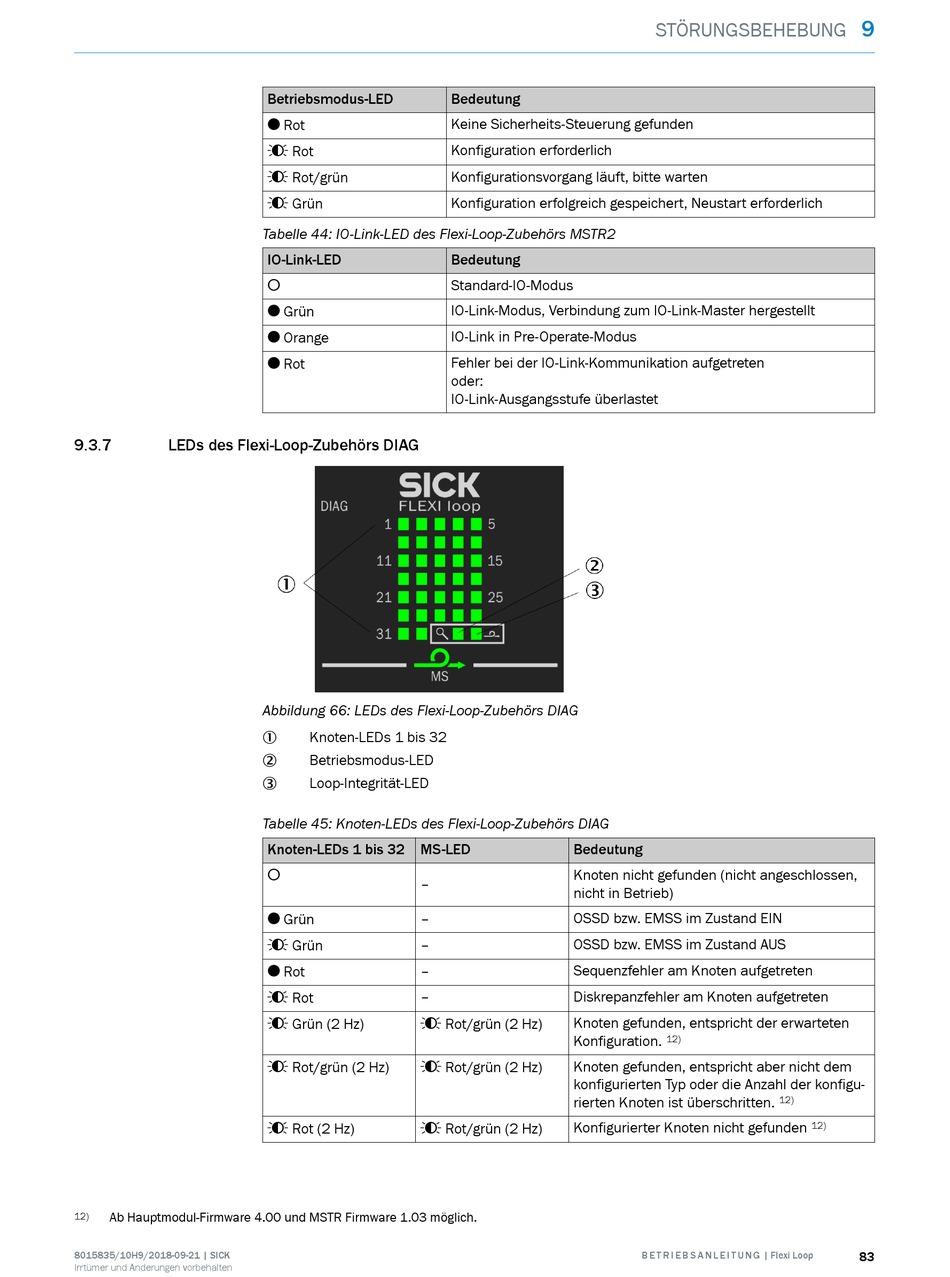

Abbildung 66: LEDs des Flexi-Loop-Zubehörs DIAG
Knoten-LEDs 1 bis 32
1
Betriebsmodus-LED
2
Loop-Integrität-LED
3
Tabelle 45: Knoten-LEDs des Flexi-Loop-Zubehörs DIAG
Knoten-LEDs 1 bis 32 MS-LED
o
–
–
O Grün
ôFõ Grün –
O Rot –
ôFõ Rot –
ôFõ Grün (2 Hz) ôFõ Rot/grün (2 Hz)
ôFõ Rot/grün (2 Hz) ôFõ Rot/grün (2 Hz)
ôFõ Rot (2 Hz) ôFõ Rot/grün (2 Hz)
Bedeutung
Keine Sicherheits-Steuerung gefunden
Konfiguration erforderlich
Konfigurationsvorgang läuft, bitte warten
Konfiguration erfolgreich gespeichert, Neustart erforderlich
Bedeutung
Standard-IO-Modus
IO-Link-Modus, Verbindung zum IO-Link-Master hergestellt
IO-Link in Pre-Operate-Modus
Fehler bei der IO-Link-Kommunikation aufgetreten
oder:
IO-Link-Ausgangsstufe überlastet
Bedeutung
Knoten nicht gefunden (nicht angeschlossen,
nicht in Betrieb)
OSSD bzw. EMSS im Zustand EIN
OSSD bzw. EMSS im Zustand AUS
Sequenzfehler am Knoten aufgetreten
Diskrepanzfehler am Knoten aufgetreten
Knoten gefunden, entspricht der erwarteten
Konfiguration.
Knoten gefunden, entspricht aber nicht dem
konfigurierten Typ oder die Anzahl der konfigu‐
rierten Knoten ist überschritten.
Konfigurierter Knoten nicht gefunden
STÖRUNGSBEHEBUNG
12)
12)
12)
