ELEKTRISCHE INSTALLATION
50 B E T R I E B S A N L E I T U N G | Flexi Loop
9
ß

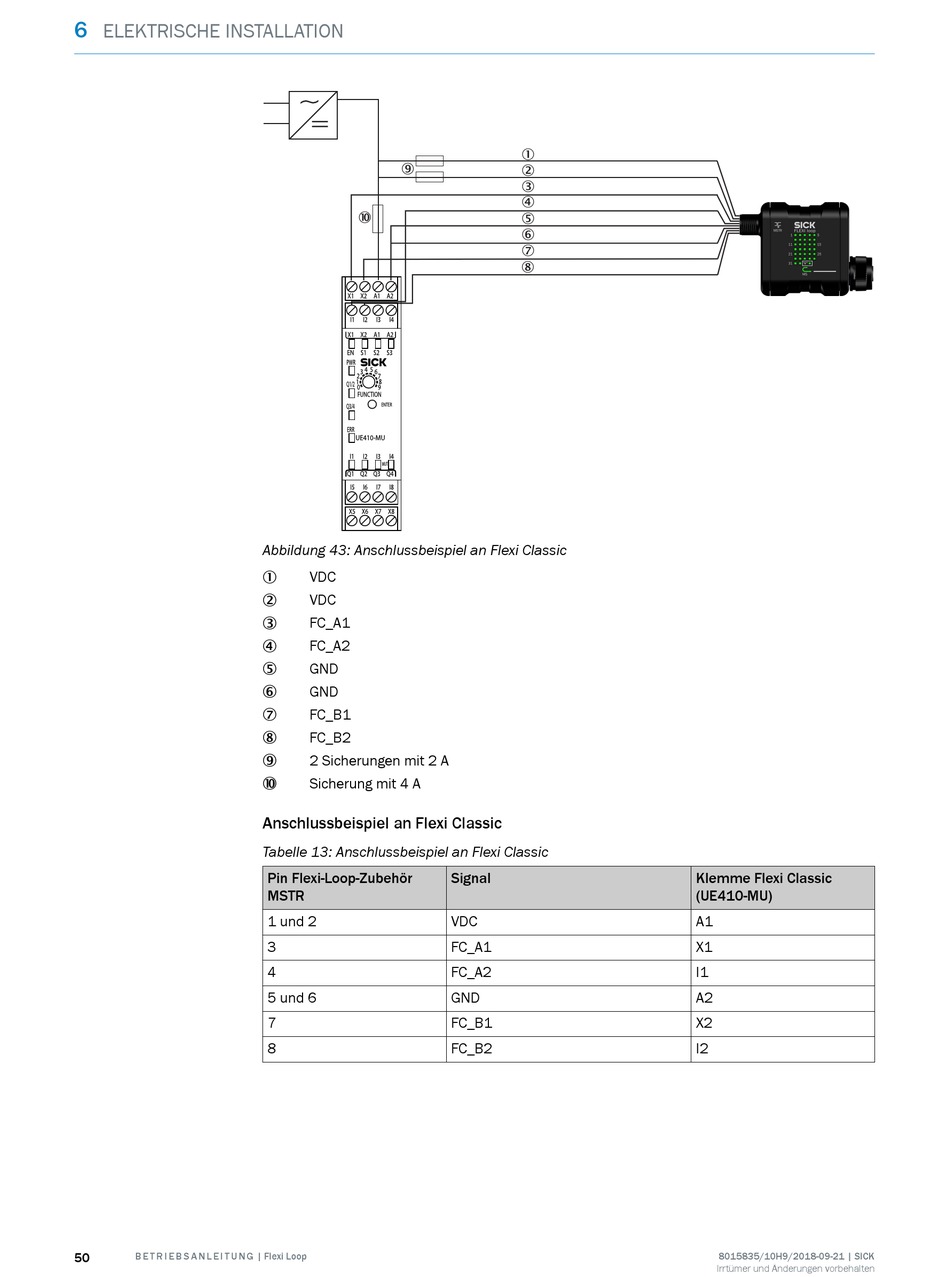

Abbildung 43: Anschlussbeispiel an Flexi Classic
VDC
1
VDC
2
FC_A1
3
FC_A2
4
GND
5
GND
6
FC_B1
7
FC_B2
8
2 Sicherungen mit 2 A
9
Sicherung mit 4 A
ß
Anschlussbeispiel an Flexi Classic
Tabelle 13: Anschlussbeispiel an Flexi Classic
Pin Flexi-Loop-Zubehör
MSTR
1 und 2
3
4
5 und 6
7
8
1
2
3
4
5
6
7
8
Signal
VDC
FC_A1
FC_A2
GND
FC_B1
FC_B2
Klemme Flexi Classic
(UE410-MU)
A1
X1
I1
A2
X2
I2
