SICK EKS36 Montageanleitung

DEUTSCH
Montageanleitung
EKS36, EKM36
1 Zu diesem Dokument
Bitte lesen Sie diese Montageanleitung sorgfältig, bevor Sie mit dem
Motor-Feedback-System EKS36-0 / EKM36-0 arbeiten, es montieren,
in Betrieb nehmen oder warten.
1.1 Funktion dieses Dokuments
Diese Montageanleitung leitet das technische Personal des Maschi-
nenherstellers bzw. Maschinenbetreibers zur Montage, Elektroins-
tallation, Inbetriebnahme sowie zum Betrieb und zur Wartung des
Motor-Feedback-Systems EKS36-0 / EKM36-0 an.
1.2 Verwendete Symbole
a
Sicherheitshinweise
Ein Warnhinweis weist Sie auf konkrete oder potenzielle
Gefahren hin. Dies soll Sie vor Unfällen bewahren.
Lesen und befolgen Sie Sicherheitshinweise sorgfältig.
1.3 Zugehörige Dokumente
Schnittstellenhandbuch „Hiperface DSL ® ", Bestellnummer 8017595,
Stand 05.2014 (oder neuer)
1.4 Wartung und Reparatur
Das Motor-Feedback-System EKS36-0 / EKM36-0 ist wartungsfrei.
Bei Defekt ist keine Reparaturmöglichkeit vorgesehen. Bitte kontaktie-
ren Sie uns bei Reklamationen.
1.5 Entsorgung
▸
Entsorgen Sie unbrauchbare oder irreparable Geräte immer gemäß
den jeweils gültigen landesspezifischen Abfallbeseitigungsvorschriften.
Hinweis
Gerne sind wir Ihnen bei der Entsorgung dieser Geräte behilflich.
Sprechen Sie uns an.
2 Produktbeschreibung

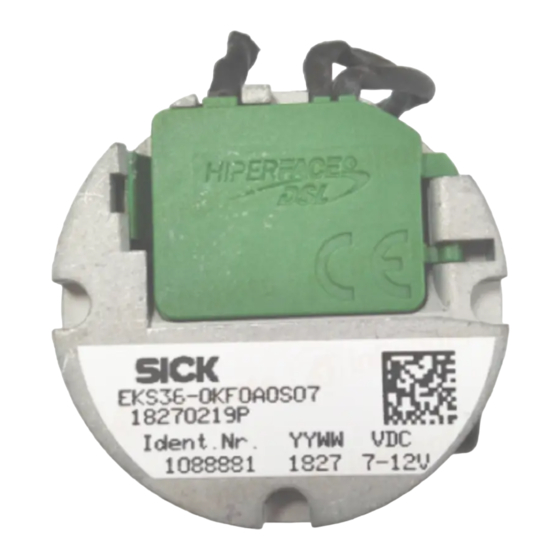

Geber der Typen EKS36-0 / EKM36-0 sind Motor-Feedback-Systeme,
die aufgrund ihrer Ausstattung zum dynamischen und präzisen Betrieb
von Servo-Regelkreisen prädestiniert sind.
Das Gesamtsystem, bestehend aus Geber, Auswertesystem, Servo-
Umrichter und Motor, bildet einen Regelkreis. Aus den Gebersignalen
werden Ist-Werte für Kommutierung, Drehzahl, Drehrichtung und Lage
abgeleitet.
Die Übermittlung der Sensorsignale zum Auswertesystem erfolgt über
eine HIPERFACE DSL -Schnittstelle
®
3 Montage
Schalten Sie die Spannung bei allen von der Montage betroffenen
Maschinen / Anlagen ab.
Schläge und Stöße auf die Welle unbedingt vermeiden, kann zu
Kugellagerdefekt führen.
Das Wellenende des Motors darf beim EKS36-0 / EKM36-0 mit
Konuswelle maximal einen Durchmesser von 12 mm haben.
3.1 Anbauvorbereitung
Die Antriebswelle und Welle des Motor-Feedback-Systems
ggf. entfetten.
3.1.1. Erforderliche Werkzeuge / Teile
Für die Montage bzw. Demontage wird das Montagewerkzeug
BEF-MW-EKX36 (Best.Nr. 2060224) benötigt. Zur Montage werden
2 Stk. DIN Zylinder- / Linsenschrauben M3 benötigt.
3.1.2. Allgemein gültige Hinweise
Das Gehäuse ist mittels der Drehmomentabstützung für das Motor-
Feedback-System verdrehfest mit der kundenseitigen Anflanschung
zu verbinden.
Je genauer die Zentrierung für das Motor-Feedback-System ist, desto
geringer sind Winkel und Wellenversatz bei der Montage und umso
weniger werden die Lager des Motor-Feedback-Systems belastet.
Es ist unter EMV-Gesichtspunkten zwingend notwendig, dass das
Gehäuse bzw. der Geber an Erde angeschlossen wird.
Beim EKS36-0 / EKM36-0 mit Konuswelle wird dies über die
Drehmomentenstütze sichergestellt.
a
Schirmanbindung
Für einen störungsfreien Betrieb ist unbedingt
auf eine geeignete Schirmanbindung des
Motors zu achten.
EKS36, EKM36
Motor-Feedback-Systeme
SICK STEGMANN GmbH
Postfach 1560 · D-78156 Donaueschingen
Dürrheimer Straße 36 · D-78166 Donaueschingen
Telefon: +49 771 80 70 · Telefax +49 771 80 71 00
www.sick.com · info@sick.de
