7.1

Aktionen

In den Schritten werden Aktionen programmiert, die u.a. Eingänge, Ausgänge und
Merker steuern, Schritte der Ablaufkette aktivieren bzw. deaktivieren oder
Bausteine aufrufen. Aktionen enthalten somit Anweisungen zur Prozesssteuerung.
Diese Aktionen werden in der Reihenfolge von "oben" nach "unten" ausgeführt,
wenn der Schritt aktiv ist.
Die Schrittinhalte programmieren Sie in der Aktionstabelle der Darstellung
"Einzelschritt". Sie können auch die Darstellungsart "Kette" wählen und mit dem
Menübefehl Ansicht > Anzeigen mit > Bedingungen und Aktionen die Aktionen
einblenden.

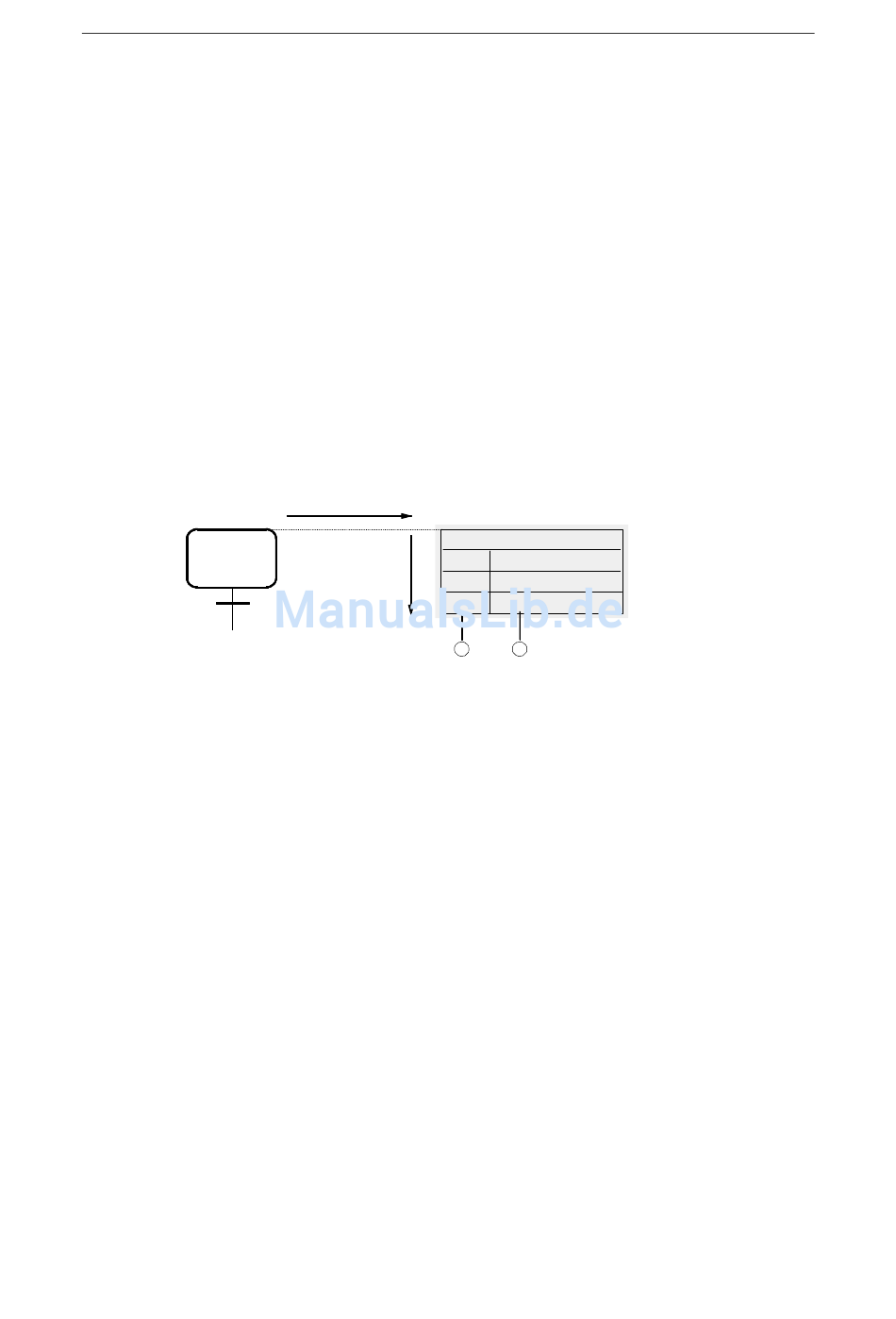

Bestandteile einer Aktion
Eine Aktion besteht aus
(1): einem optionalen Ereignis (z. B. S1) und einer Operation (z. B. N) und
(2): einem Operanden (z. B. M4.3) bzw. einer Zuweisung (z. B. A:=B+C).
S4
Schritt4
Einteilung von Aktionen
Die Aktionen werden unterschieden in:
• Standardaktionen
mit und ohne Interlock
• Ereignisabhängige Aktionen
mit und ohne Interlock
zum Aktivieren und Deaktivieren von Schritten
• Zähler, Zeiten und Arithmetik in Aktionen
Leerschritte (Schritte ohne Aktionen)
Schritte ohne programmierte Aktionen sind Leerschritte. Ein leerer Schritt verhält
sich wie ein aktiver Schritt. Die nachfolgende Transition wird gültig.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
Programmieren von Aktionen und Bedingungen
Schritt ist aktiv
Schritt4
N
S0 R
S1 N
Bearbeitungs-
reihenfolge
1
M 4.2
A 4.4
M 4.3
2
7-3
