6.2

Strukturen einer Ablaufkette

Die einfachste Struktur der Ablaufkette ist die lineare Folge von Schritten und
Transitionen ohne Verzweigung.
Eine lineare Kette beginnt mit einem Schritt und endet mit einer Transition, der
entweder ein Sprung zu einem beliebigen Schritt oder ein Kettenende folgen kann.
Die lineare Abfolge kann erweitert werden durch:
• Verzweigungen (Alternativverzweigung, Simultanverzweigung)
• Sprünge zu beliebigen Schritten,
• weitere Ablaufketten, die in Abhängigkeit von der ersten Kette oder völlig
unabhängig ablaufen
• permanente Operationen, die vor oder nach der Ablaufkette angeordnet sind

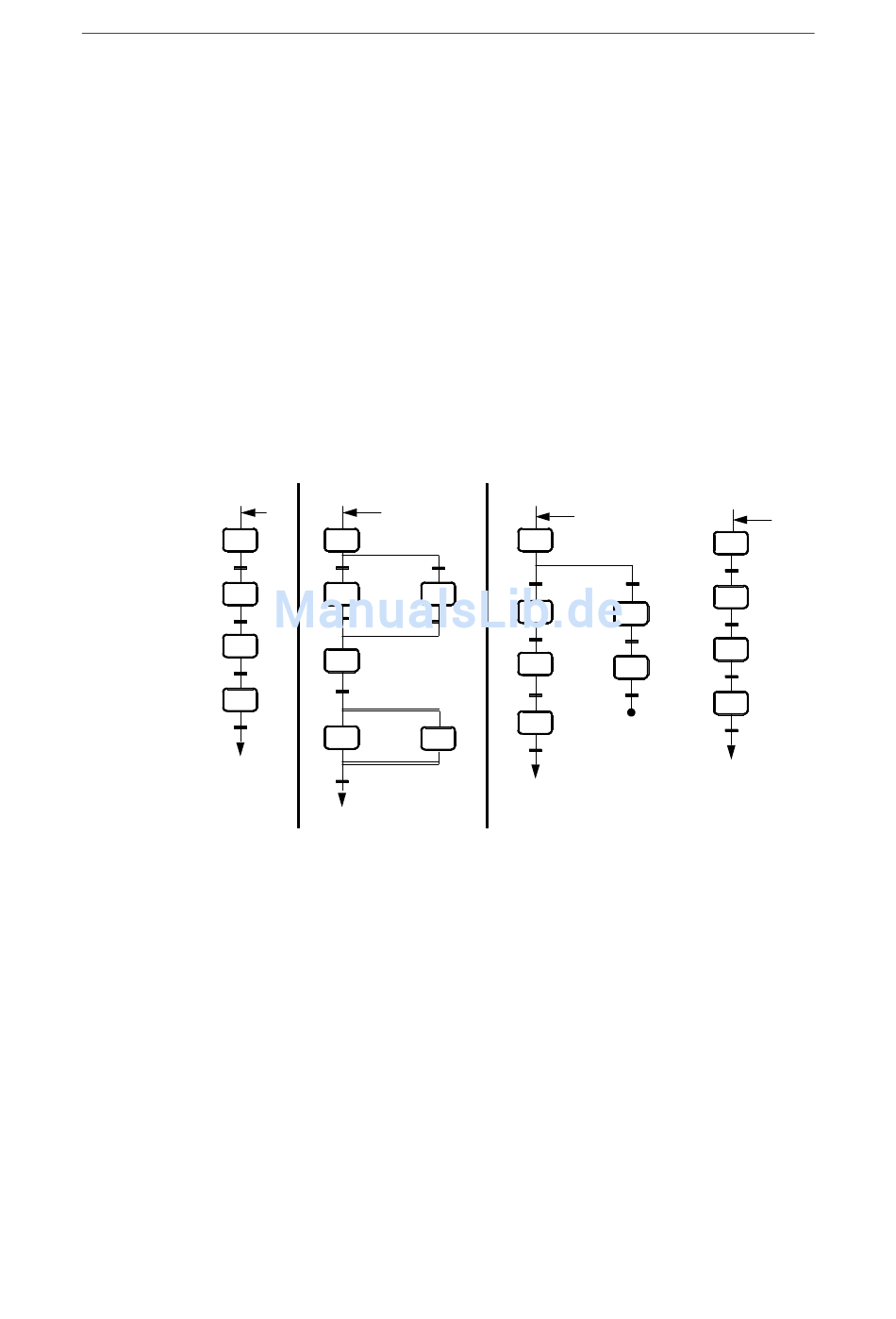

Beispiele für Strukturen einer Ablaufkette
(1)
S1
T1
S2
T2
S3
T3
S4
T4
S1
(1) S7-GRAPH-FB mit Linearer Ablaufkette
(2) S7-GRAPH-FB mit Ablaufkette mit Alternativ- und Simultanverzweigung
(3) S7-GRAPH-FB mit zwei Ablaufketten
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
(2)
T4 T4
S1
T1
S5
S2
T2
S3
T3
S4
S6
T4
S1
Programmieren der Struktur einer Ablaufkette
(3)
T11
S1
T5
T1
S2
T6
T2
S3
T3
S4
T4
S7
T4
S7
T8
T5
S8
S5
T9
T6
S9
S6
T10
T7
S10
T11
S1
