Projektierungshinweise
zentraler Stelle aus nach dem Einschalten der Anlage zu veranlassen und auch
Bereitschaftssignale für die anderen Bausteine zu erzeugen.

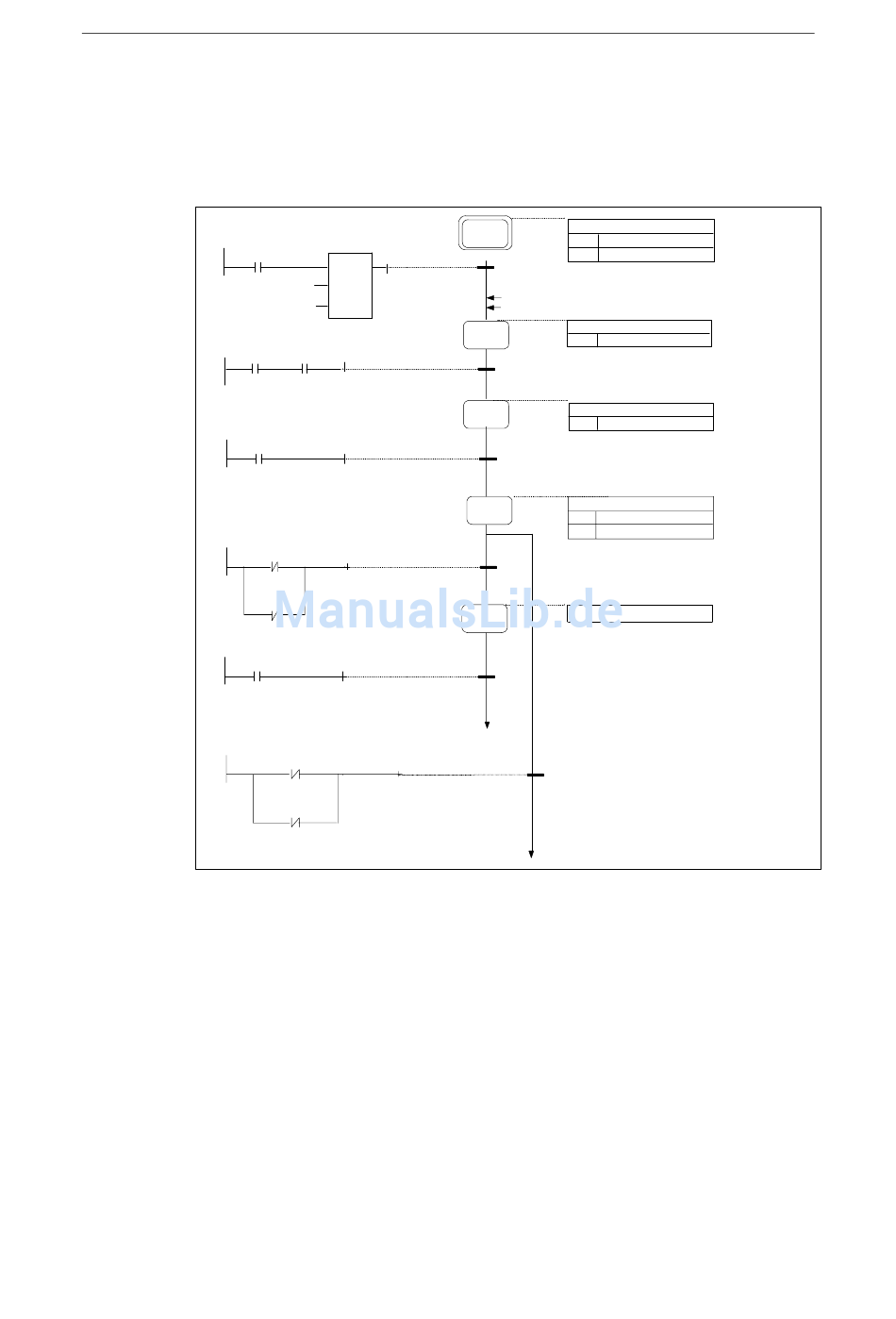

Das folgende Bild zeigt beispielhaft, wie die Erzeugung von Betriebsfreigaben in
S7-GRAPH erfolgen kann.
"Steuersp_IO"
Hydraulik_ok"
"Start_Zentral"
"Not_Aus"
"Tuer_Zu"
"Quitt"
Hydraulik_ok"
• Nach dem Einschalten der Steuerung wird über den Parameter INIT_SQ der
Schritt 1 (Initialschritt) aktiviert und die Signale Einheit_bereit und
Ablauffreigabe zurückgesetzt.
• Nach einer vorgegebenen Mindestwartezeit werden mit Schritt 2 abhängig von
dem Signal Steuersp_IO (Steuerspannung in Ordnung) mit der Aktion
Steuerung_Ein die Aggregate für Hydraulik und Pneumatik eingeschaltet.
• Nach der Rückmeldung, dass Hydraulik und Pneumatik OK sind, wird mit
Schritt 3 die Meldung Einheit_bereit (u.a. an die Zentrale Steuerung)
ausgegeben.
