3.1 Technologische Aufgabenstellung und
Funktionsdiagramm
Aufgabenstellung
Für die Automatisierung einer Bohrmaschine soll eine Ablaufsteuerung
programmiert werden. Vorgegeben ist der Aufbau der Bohrmaschine anhand eines
Technologiebilds und der Ablauf in Form eines Funktionsdiagramms.

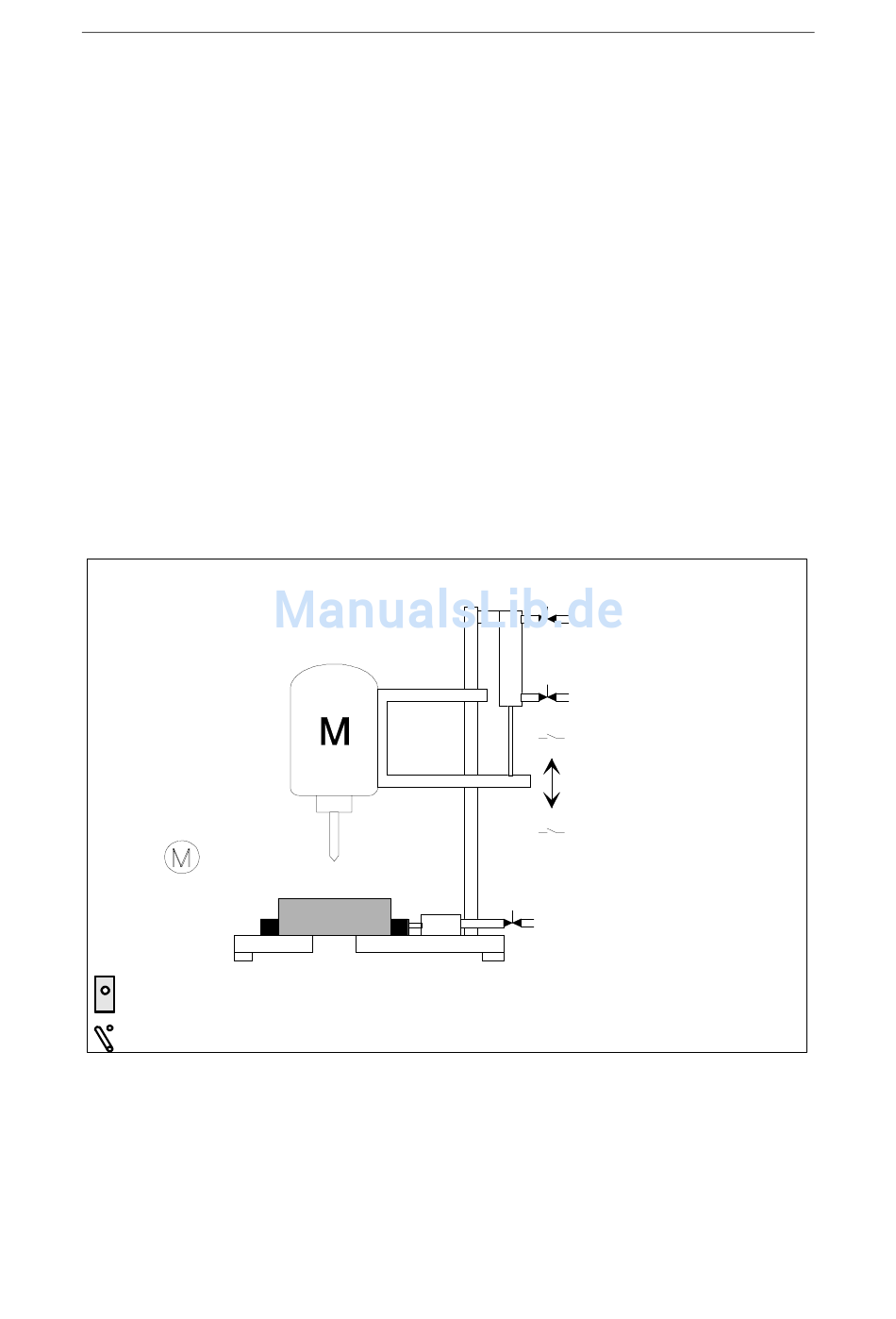

Technologiebild - Aufbau der Bohrmaschine
Die Bohrmaschine besteht aus folgenden Elementen:
• Bohrmotor mit Rückmeldungen für Bohrer läuft/steht
• Starttaster und Vorwahlschalter Kühlmittel
• Kühlmittelpumpe mit Rückmeldung für Kühlmitteldruck erreicht
• Spanneinrichtung mit Rückmeldung für Sollspanndruck erreicht
• Vorschub Bohrer heben/senken mit Endschalter für Bohrer oben/unten
Bohrmotor Ein
Rückmeldung:
- Bohrer läuft
- Bohrer steht
Kühlmittelpumpe Ein
Rückmeldung:
Kühlmitteldruck erreicht
Kühlmittelpumpe
Starttaster
Vorwahlschalter Kühlmittel
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
Entwerfen einer Ablaufsteuerung am Beispiel einer Bohrmaschine
Vorschub
Bohrmotor
Bohrer senken
Bohrer heben
Endschalter:
Bohrer oben
Endschalter:
Bohrer unten
Spanneinrichtung
Rückmeldung:
Sollspanndruck
erreicht
