Parametrieren und Aufrufen des S7-GRAPH-FB
9.5

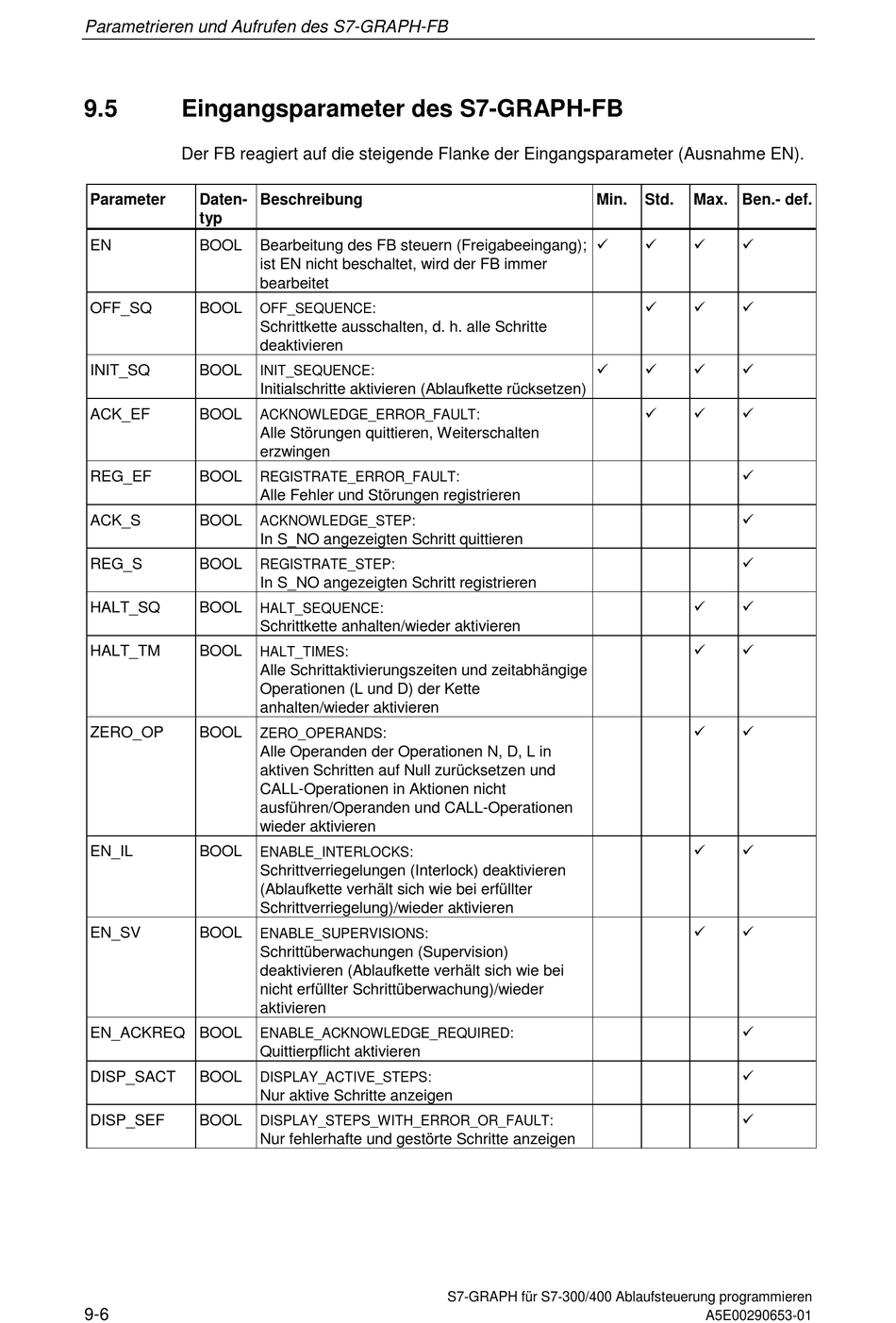

Eingangsparameter des S7-GRAPH-FB

Der FB reagiert auf die steigende Flanke der Eingangsparameter (Ausnahme EN).
Parameter Daten-
typ
EN BOOL
OFF_SQ BOOL
INIT_SQ BOOL
ACK_EF BOOL
REG_EF BOOL
ACK_S BOOL
REG_S BOOL
HALT_SQ BOOL
HALT_TM BOOL
ZERO_OP BOOL
EN_IL BOOL
EN_SV BOOL
EN_ACKREQ BOOL
DISP_SACT BOOL
DISP_SEF BOOL
9-6
Beschreibung
Bearbeitung des FB steuern (Freigabeeingang);
ist EN nicht beschaltet, wird der FB immer
bearbeitet
OFF_SEQUENCE:
Schrittkette ausschalten, d. h. alle Schritte
deaktivieren
INIT_SEQUENCE:
Initialschritte aktivieren (Ablaufkette rücksetzen)
ACKNOWLEDGE_ERROR_FAULT:
Alle Störungen quittieren, Weiterschalten
erzwingen
REGISTRATE_ERROR_FAULT:
Alle Fehler und Störungen registrieren
ACKNOWLEDGE_STEP:
In S_NO angezeigten Schritt quittieren
REGISTRATE_STEP:
In S_NO angezeigten Schritt registrieren
HALT_SEQUENCE:
Schrittkette anhalten/wieder aktivieren
HALT_TIMES:
Alle Schrittaktivierungszeiten und zeitabhängige
Operationen (L und D) der Kette
anhalten/wieder aktivieren
ZERO_OPERANDS:
Alle Operanden der Operationen N, D, L in
aktiven Schritten auf Null zurücksetzen und
CALL-Operationen in Aktionen nicht
ausführen/Operanden und CALL-Operationen
wieder aktivieren
ENABLE_INTERLOCKS:
Schrittverriegelungen (Interlock) deaktivieren
(Ablaufkette verhält sich wie bei erfüllter
Schrittverriegelung)/wieder aktivieren
ENABLE_SUPERVISIONS:
Schrittüberwachungen (Supervision)
deaktivieren (Ablaufkette verhält sich wie bei
nicht erfüllter Schrittüberwachung)/wieder
aktivieren
ENABLE_ACKNOWLEDGE_REQUIRED:
Quittierpflicht aktivieren
DISPLAY_ACTIVE_STEPS:
Nur aktive Schritte anzeigen
DISPLAY_STEPS_WITH_ERROR_OR_FAULT:
Nur fehlerhafte und gestörte Schritte anzeigen
Min.
!
!
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
Std. Max. Ben.- def.
! ! !
! ! !
! ! !
! ! !
!
!
!
! !
! !
! !
! !
! !
!
!
!
