Parameter Daten-
typ
DISP_SALL BOOL
S_PREV BOOL
S_NEXT BOOL
SW_AUTO BOOL
SW_TAP BOOL
SW_TOP BOOL
SW_MAN BOOL
S_SEL INT
S_SELOK BOOL
S_ON BOOL
S_OFF BOOL
T_PREV BOOL
T_NEXT BOOL
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
Beschreibung
DISPLAY_ALL_STEPS:
Alle Schritte anzeigen
PREVIOUS_STEP:
Betriebsart Automatik: Rückwärtsblättern durch
die derzeit aktiven Schritte, Anzeige der
Schrittnummer in S_NO
Betriebsart Hand: vorhergehenden Schritt in
S_NO anzeigen (kleinere Nummer)
NEXT_STEP:
Betriebsart Automatik: Vorwärtsblättern durch
die derzeit aktiven Schritte, Anzeige der
Schrittnummer in S_NO
Betriebsart Hand: nächsten Schritt in S_NO
anzeigen (größere Nummer)
SWITCH_MODE_AUTOMATIC:
Betriebsarten-Umschaltung:
Automatik-Betrieb
SWITCH_MODE_TRANSITION_AND_PUSH:
Betriebsarten-Umschaltung:
Tipp-Betrieb ("Halbautomatik")
SWITCH_MODE_TRANSITION_OR_PUSH:
Betriebsarten-Umschaltung:
Automatik oder Weiterschalten
SWITCH_MODE_MANUAL:
Betriebsarten-Umschaltung:
Handbetrieb, es wird kein selbstständiger
Ablauf angestoßen
STEP_SELECT:
Schrittnummer für Ausgangsparameter S_NO
anwählen in Betriebsart Hand,
aktivieren/deaktivieren mit S_ON, S_OFF
STEP_SELECT_OK:
Wert in S_SEL für S_NO übernehmen
STEP_ON:
Betriebsart Hand: angezeigten Schritt aktivieren
STEP_OFF:
Betriebsart Hand: angezeigten Schritt
deaktivieren
PREVIOUS_TRANSITION:
Vorherige gültige Transition in T_NO anzeigen
NEXT_TRANSITION:
Nächste gültige Transition in T_NO anzeigen

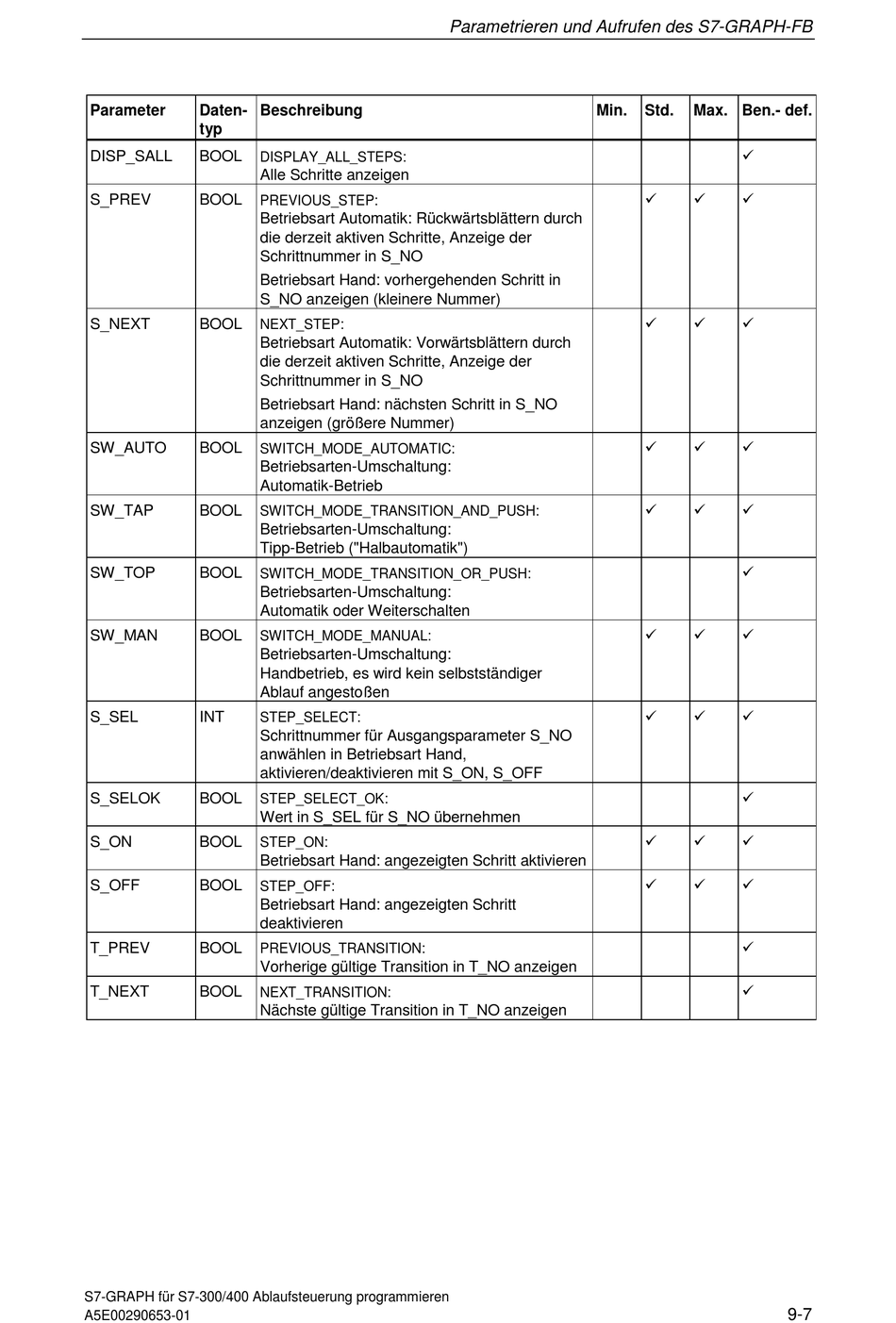

Parametrieren und Aufrufen des S7-GRAPH-FB
Min. Std. Max. Ben.- def.
!
! ! !
! ! !
! ! !
! ! !
!
! ! !
! ! !
!
! ! !
! ! !
!
!
9-7
