Kopplung zu Bedien- und Beobachtungssystemen
Die Aufgabe einer Maschine oder Anlage ist die Produktion. Während des
ungestörten Betriebs ist die Anzeige des Prozesszustands normalerweise nicht
wichtig. Anders verhält es sich, wenn eine Prozessstörung vorliegt. In diesem Fall
ist es wichtig, die Ursache möglichst schnell zu finden und zu beheben. Mit den in
S7-GRAPH möglichen Überwachungen und Verriegelungen sowie den
standardisierten Diagnoseschnittstellen sind hier beste Voraussetzungen gegeben.

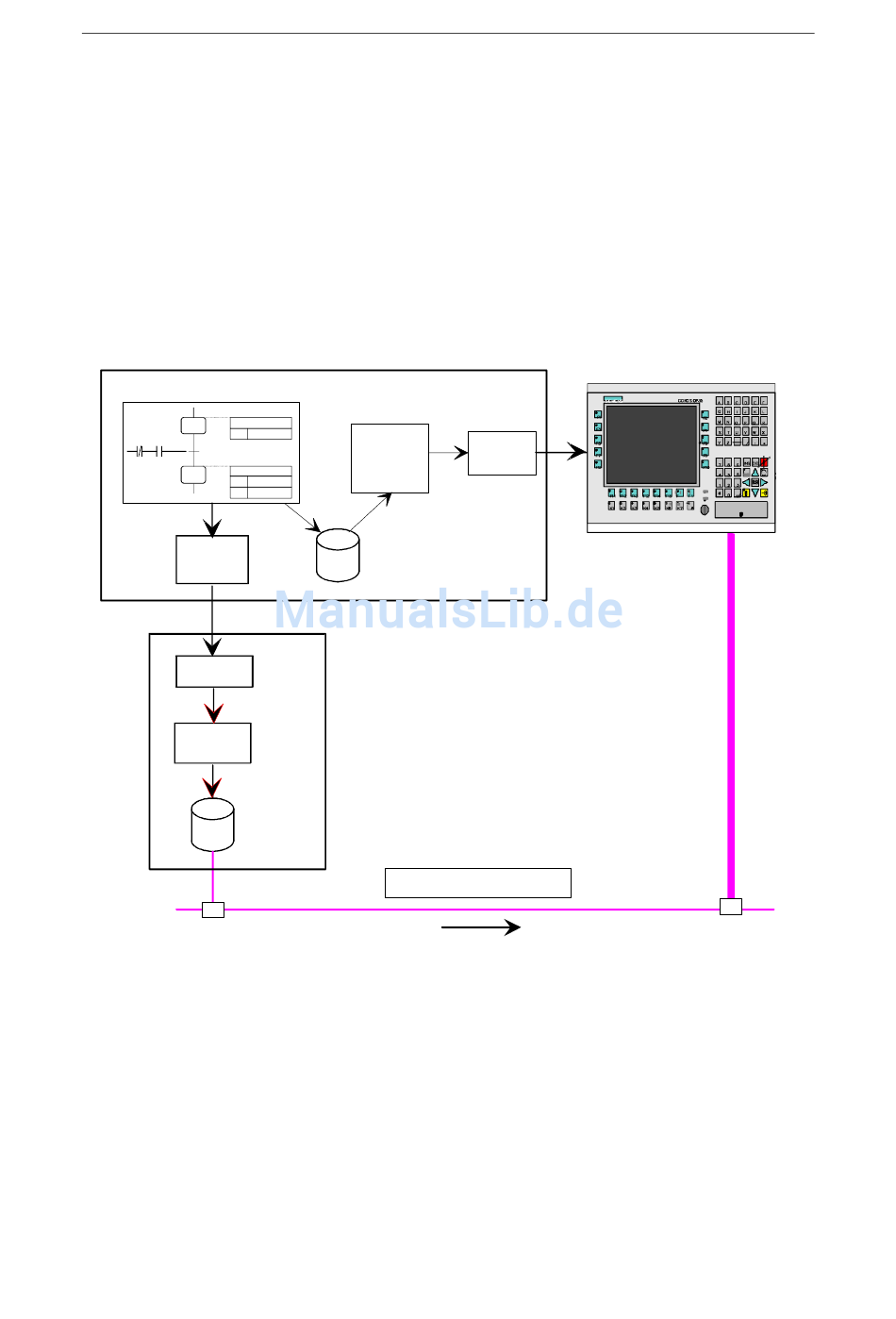

Das folgende Bild zeigt das Zusammenspiel zwischen einem PG mit S7-GRAPH,
dem Automatisierungssystem und dem OP.
PG
S7-GRAPH
FB Ablaufkette
Spind_Ein
S 4
Mot_Ein
S
Bearbeiten
S 5
S
KM_Ein
N
Schl_vor
FB/DB
AS
FB/DB
SFC 17/18
Meldungs-
speicher
14-12
ProTool
OP-
mit
Projekt
ProAgent
Diagnose-
Daten
Meldetelegramm
Meldungs-Nr., Schritt-Nr.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
OP
A5E00290653-01
