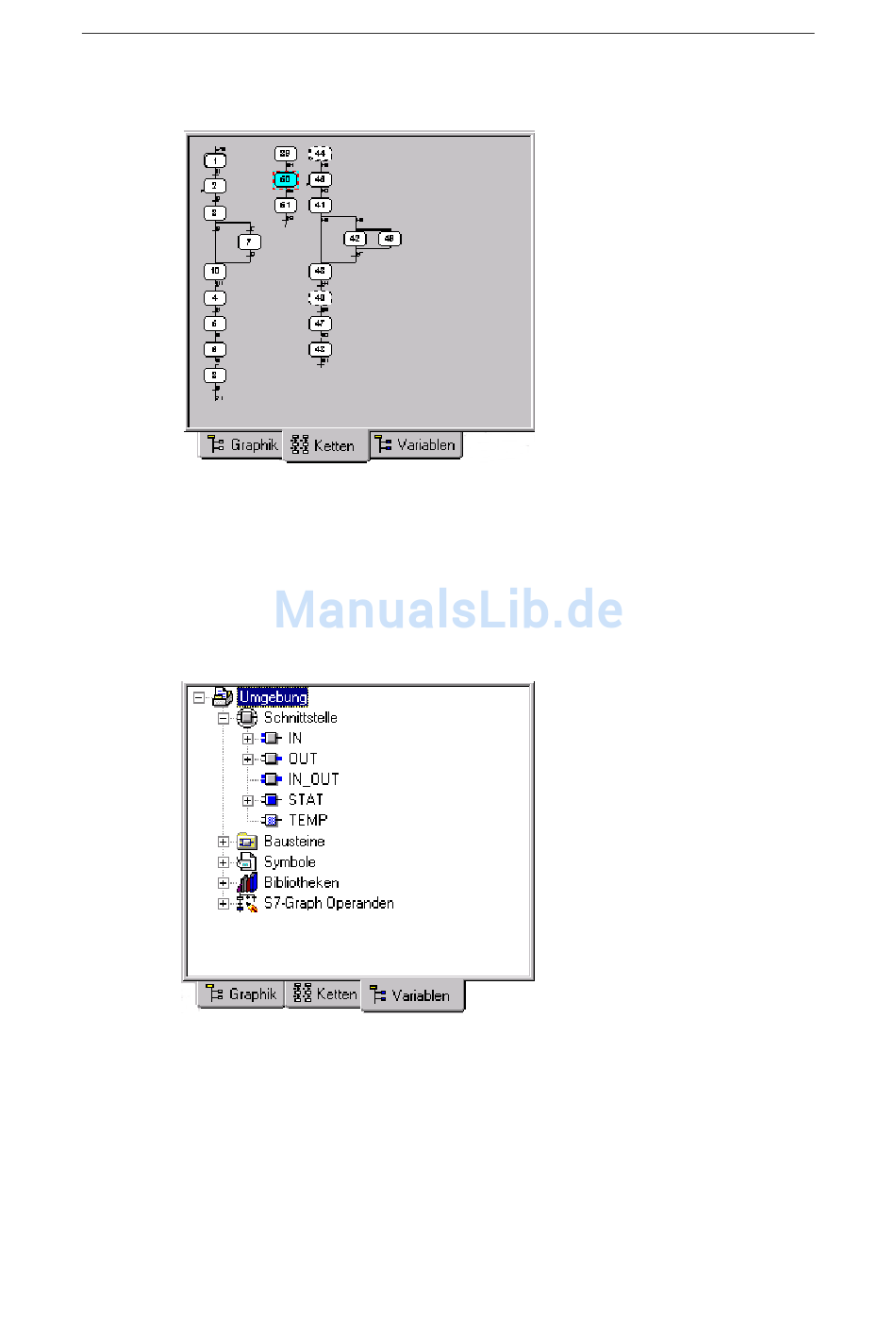

Register "Ketten"
Dieses Register zeigt alle Ablaufketten übersichtlich nebeneinander an. Diese
Darstellung ist vor allem für die Statusanzeige sinnvoll.
Auch hier können Sie einen Bereich der Ablaufstruktur anwählen, um ihn zur
Bearbeitung im Arbeitsfenster anzuzeigen. Im Register "Ketten" selbst ist keine
Bearbeitung der Ablaufketten möglich.
Register "Variablen"
Zeigt die Variablendeklaration mit den Abschnitten IN, OUT, IN_OUT, STAT und
TEMP an. Darüber hinaus werden weitere Programmelemente angezeigt: Symbole
aus der Symboltabelle, fertig programmierte Bausteine aus dem Bausteinordner,
Bausteine aus Bibliotheken. Ein weiterer Ordner zeigt die im S7-GRAPH-Funk-
tionsbaustein verwendeten Schritte und Transitionen mit ihren zugehörigen
Komponenten, die Sie wiederum als Operanden im Programm verwenden können.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
Bedienen von S7-GRAPH
4-5
