- Seite 1 Ausgabe 11/2022 GERÄTEHANDBUCH SIMATIC S7-1500 CPU 1515T-2 PN 6ES7515-2TN03-0AB0 support.industry.siemens.com...
- Seite 2 Einleitung Sicherheitshinweise SIMATIC Produktübersicht S7-1500 CPU 1515T-2PN Anschließen (6ES7515-2TN03-0AB0) Alarme, Diagnose-, Fehler- und Systemmeldungen Gerätehandbuch Technische Daten Maßbild 11/2022 A5E52225582-AA...
- Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 4 Frontansicht der CPU ohne Frontklappe und Display und Ansicht von unten....... 28 3.5.3 Rückansicht der CPU......................Betriebsartentasten......................30 Anschließen............................32 Alarme, Diagnose-, Fehler- und Systemmeldungen................36 Status- und Fehleranzeige der CPU_Einleitung..............36 Status- und Fehleranzeige der CPU..................36 Technische Daten..........................40 Maßbild............................... 54 CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 5 Entsorgungsbetrieb für Elektronikschrott und entsorgen Sie das Gerät entsprechend der jeweiligen Vorschriften in Ihrem Land. Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
- Seite 6 Gerätehandbücher enthalten eine kompakte Beschreibung der modulspezifischen Informationen wie Eigenschaften, Anschlussbilder, Kennlinien, technische Daten. Beispiele: • Gerätehandbücher CPUs • Gerätehandbücher Interfacemodule • Gerätehandbücher Digitalmodule • Gerätehandbücher Analogmodule • Gerätehandbücher Kommunikationsmodule • Gerätehandbücher Technologiemodule • Gerätehandbücher Stromversorgungsmodule CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 7 Weiterführende SIMATIC Dokumente ergänzen Ihre Informationen. Sie finden diese Dokumente und deren Nutzung über die nachfolgenden Links und QR-Codes. Der Industry Online Support vervollständigt die Möglichkeiten, Informationen zu allen Themen zu erhalten. Und die Anwendungsbeispiele unterstützen Sie bei der Lösung Ihrer Automatisierungsaufgaben. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 8 Dokumentation zur SIMATIC: Industry Online Support International https://support.industry.siemens.com/cs/ww/de/view/109742705 Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungspro...
- Seite 9 Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte. Sie finden die Anwendungsbeispiele im Internet. (https://support.industry.siemens.com/cs/ww/de/ps/ae) CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 10 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
- Seite 11 CPU über die Web API. Dynamische Verwaltung Das Webserver-Zertifikat für die HTTPS-Kommu Flexibles Zertifikatemanagement von Zertifikaten nikation kann nun auch über den OPC UA GDS- Mechanismus, ohne separaten Download der Hardware-Konfiguration, verwaltet werden. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 12 Langzeittrace: Die S7-1500 CPU unterstützt zy Bessere Diagnosemöglichkeiten beim Analysieren klusgranulare Aufzeichnungen von bis zu 64 des Verlaufs von Signalen über einen langen Zeit unterschiedlichen Variablen in einer .csv Datei raum für längere Zeit (z. B. Stunden, Tage). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 13 Es stehen mehrere in der Leistung abgestufte CPUs und ein umfassendes Modulspektrum mit vielen komfortablen Funktionen zur Verfügung. Fehlersichere CPUs ermöglichen den Einsatz in fehlersicheren Applikationen. Der modulare Aufbau erlaubt es Ihnen, nur die Module CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 14 Leistungssegmente der Redundanten CPUs Die CPUs des redundanten Systems S7-1500R/H bieten ein hohes Maß an Zuverlässigkeit und Anlagenverfügbarkeit. Ein redundanter Aufbau der wichtigsten Automatisierungskomponenten reduziert die Wahrscheinlichkeit von Produktionsausfällen und die Folgen von Komponentenfehlern. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 15 CPU 1511C‑1 PN CPU 1512C‑1 PN Integrierte Analogeingänge/-ausgänge 5 Eingänge/2 Ausgänge 5 Eingänge/2 Ausgänge Integrierte Digitaleingänge/-ausgänge 16 Eingänge/16 Ausgänge 32 Eingänge/32 Ausgänge Schnelle Zähler Frequenzmesser 6 (max. 100 kHz) 6 (max. 100 kHz) Periodendauermessung 6 Kanäle 6 Kanäle CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 16 69 Mbyte 1 ns 1518T-4 PN/DP High-Performance Moti on Control-Applikationen mit hohen Mengengerüs ten, anspruchsvollen Kommunikationsaufga ben und kürzesten Reak tionszeiten CPU 1511TF-1 PN Diese CPUs sind bei den fehlersicheren CPUs beschrieben. CPU 1515TF-2 PN CPU 1516TF-3 P N/DP CPU 1517TF-3 P N/DP 1518TF-4 PN/DP CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 17 6 ns spruchsvolle Applikatio nen und Kommunikati onsaufgaben CPU 1516TF-3 P Fehlersichere Technolo 10,5 Mbyte 6 ns N/DP gie-CPU für anspruchsvol le Applikationen und Kommunikationsaufga * vom integrierten Arbeitsspeicher sind 50 Mbyte für die Funktionsbibliothek der CPU-Runtime reserviert CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 18 SIMATIC Memory Card an deren Seriennummer gebunden werden, so dass der Baustein nur ablauffähig ist, wenn die projektierte Speicherkarte in der CPU steckt. Zusätzlich können im Controller verschiedene Zugriffsrechte über vier verschiedene Berechtigungsstufen unterschiedlichen Benutzergruppen zugeordnet werden. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 19 Das HMI übernimmt die Anzeige in den für die CPU festgelegten Projektsprachen. Falls Sie Meldetexte in zusätzlichen Sprachen benötigen, können Sie diese über die projektierte Verbindung in ihr HMI laden. Die CPU, STEP 7 und ihr HMI garantieren die Datenkonsistenz ohne zusätzliche Engineering-Schritte. Die Instandhaltungsarbeiten sind einfacher. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...

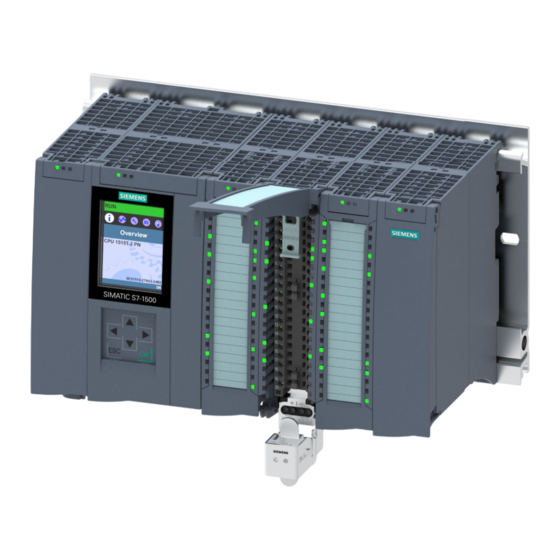

- Seite 20 3.3 Hardware-Eigenschaften Hardware-Eigenschaften Artikelnummer 6ES7515-2TN03-0AB0 Ansicht des Moduls Das folgende Bild zeigt die CPU 1515T‑2 PN. Bild 3-1 CPU 1515T-2 PN HINWEIS Schutzfolie Beachten Sie, dass sich im Auslieferungszustand der CPU eine abziehbare Schutzfolie auf dem Display befindet. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 21 I-Device (Intelligentes IO-Device) ist die CPU ei nem übergeordneten IO‑Controller zugeordnet und wird dabei als intelligente Vorverarbeitungseinheit von Teilprozessen eingesetzt Zubehör Informationen zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 22 Informationen aus dem OPC UA Server auslesen. Über OPC UA Companion Specification lassen sich Me thoden einheitlich und herstellerunabhängig spezifizie ren. Über diese spezifizierten Methoden integrieren Sie Geräte der verschiedensten Hersteller einfacher in Ihre Anlagen und Produktionsabläufe. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 23 MRPD basiert auf IRT und MRP. Um Medienredundanz mit kurzen Aktualisierungszeiten zu erreichen, senden die am Ring beteiligten PROFINET-Geräte ihre Daten in beide Richtungen. Die Geräte empfangen diese Daten an bei den Ringports, dadurch entfällt die Rekonfigurationszeit des Rings. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 24 Sie programmieren die Technologieobjekte mit Motion Control-Anweisungen nach PLCopen. Erweiterte Motion Control- Die Technologie-CPUs der SIMATIC S7-1500 unterstüt Themenseite Motion Control Funktionen zen erweiterte Motion Control-Funktionen mit den zu (https://support.industry.siemens. sätzlichen Technologieobjekten Kurvenscheibe, Leitachs com/cs/ww/de/view/109751049) stellvertreter und Kinematik: CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 25 Passwort-Provider bietet Ihnen folgende Vorteile: • Komfortabler Umgang mit Passwörtern. STEP 7 liest das Passwort automatisch für die Bausteine ein. Da durch sparen Sie Zeit. • Optimalen Bausteinschutz, da die Benutzer das Pass wort selbst nicht kennen. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 26 Bei abgeschaltetem Display zeigen die LEDs weiterhin den Status der CPU an. Weitere Informationen zu den Temperaturen, bei denen sich das Display aus- und wieder einschaltet, finden Sie in den Technischen Daten (Seite 40). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 27 Schutzstufen und der Vor-Ort-Sperre finden Sie im Systemhandbuch S7-1500/ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Verweis Detaillierte Informationen zu den einzelnen Optionen des Displays, einen Trainingskurs und eine Simulation der auswählbaren Menüpunkte finden Sie im SIMATIC S7-1500 Display Simu lator (https://support.industry.siemens.com/cs/de/de/view/109761758). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 28 Bild 3-4 Ansicht der CPU 1515T‑2 PN (ohne Frontklappe und Display) - Vorderseite HINWEIS Entfernen des Displays Entfernen Sie das Display nur, wenn das Display defekt ist. Informationen über das Entfernen und Austauschen des Displays finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 29 3.5 Bedien- und Anzeigeelemente ① Schacht für die SIMATIC Memory Card ② PROFINET IO-Schnittstelle (X1) mit 2 Ports ③ PROFINET IO-Schnittstelle (X2) mit 1 Port ④ Anschluss für Versorgungsspannung ⑤ Befestigungsschraube Bild 3-5 Ansicht der CPU 1515T‑2 PN - Unterseite CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 30 3.6 Betriebsartentasten 3.5.3 Rückansicht der CPU Das folgende Bild zeigt die Anschlusselemente an der Rückseite der CPU 1515T‑2 PN. ① Schirmkontaktflächen ② Steckverbindung für Stromversorgung ③ Steckverbindung für Rückwandbus ④ Befestigungsschrauben Bild 3-6 Ansicht der CPU 1515T‑2 PN - Rückseite CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 31 Weitere Informationen dazu finden Sie im System licht bleibt (nach drei Sekunden). Las handbuch S7-1500/ET 200MP. sen Sie danach die Taste wieder los. (https://support.industry.siemens. 3. Drücken Sie die Betriebsartentaste com/cs/ww/de/view/59191792) STOP innerhalb der nächsten drei Se kunden erneut. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 32 + DC 24 V von der Versorgungsspannung zum Weiterschleifen Bild 1L+ und 2L+ sowie 1M und 2M sind intern gebrückt Maximal 10 A zulässig Wenn die CPU über eine Systemstromversorgung versorgt wird, kann der Anschluss der 24 V- Versorgung entfallen. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 33 Eine Beschreibung, wie Sie das Display entfernen und austauschen, finden Sie im Systemhandbuch S7‑1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.industry.siemens.com/cs/ww/de/view/59191792). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 34 Front und rechte Seitenfläche nicht belasert MAC-Adresse 4 PROFINET-Schnittstelle X2 • Front belasert (sichtbar in STEP 7 bei erreichbarem Teilnehmer) MAC-Adresse 5 Port X2 P1 (z. B. für LLDP notwendig) • Rechte Seitenfläche belasert (Ende des Nummernbandes) CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 35 PROFINET-Schnittstelle X1 Port 1 LED ERROR (rot) PN X1 P2R PROFINET-Schnittstelle X1 Port 2 LED MAINT (gelb) PN X2 P1 PROFINET-Schnittstelle X2 Port 1 X1 P1, LED Link TX/RX X1 P2, X2 P1 Bild 4-1 Prinzipschaltbild der CPU 1515T‑2 PN CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 36 MAINT-LED (gelbe LED) ④ LINK RX/TX-LED für Port X1 P1 (gelb/grüne LED) ⑤ LINK RX/TX-LED für Port X1 P2 (gelb/grüne LED) ⑥ LINK RX/TX-LED für Port X2 P1 (gelb/grüne LED) ⑦ STOP-ACTIVE-LED Bild 5-1 LED-Anzeigen der CPU 1515T‑2 PN (ohne Frontklappe und Display) CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 37 Hochlauf nach STOP. LED blinkt gelb Laden des Anwenderprogramms von der SIMATIC Memory Card CPU führt ein Programm mit aktivem Haltepunkt aus. Das Programm bewegt sich gerade von einem Haltepunkt zum nächsten. Firmware-Update wird durchgeführt. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 38 Moduls auslesen. Beachten Sie jedoch, dass das Auslesen des LED-Status der LINK RX/TX-LEDs an sämtlichen S7-1500 CPUs nicht möglich ist. Weiterführende Informationen zur Anweisung "LED" finden Sie in der Online-Hilfe von STEP 7. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 39 STOP-Taste während des Anlaufs der CPU so lange gedrückt werden bis die STOP-ACTIVE-LED aktiviert wird. • Die CPU ist über Display oder PG/PC in den Betriebszustand STOP versetzt worden und nicht LED aus über die STOP-Taste am Gerät. • Die CPU ist im Betriebszustand RUN. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 40 Bereich, obere Grenze (DC) 28,8 V Verpolschutz Netz- und Spannungsausfallüberbrückung Netz-/Spannungsausfallüberbrückungszeit 5 ms • • Wiederholrate, min. Eingangsstrom Stromaufnahme (Nennwert) 0,83 A Stromaufnahme, max. 1,03 A Einschaltstrom, max. 1,15 A; Nennwert I²t 0,6 A²·s Leistung Einspeiseleistung in den Rückwandbus 12 W CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 41 1 Mbyte • • Größe, max. 1 Mbyte Anzahl Freie-Zyklus-OBs • • Anzahl Uhrzeitalarm-OBs • Anzahl Verzögerungsalarm-OBs • Anzahl Weckalarm-OBs 20; mit minimalen OB 3x Zyklus von 250 µs • Anzahl Prozessalarm-OBs Anzahl DPV1-Alarm-OBs • CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 42 16 kbyte • Anzahl Taktmerker 8; Es sind 8 Taktmerkerbits, zusammengefasst in einem Taktmerkerbyte Datenbausteine • Remanenz einstellbar Remanenz voreingestellt Nein • Lokaldaten • je Prioritätsklasse, max. 64 kbyte; max. 16 kbyte pro Baustein CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 43 Verfügung stehenden Steckplätze begrenzt Uhrzeit • Hardwareuhr • Pufferungsdauer 6 wk; bei 40 °C Umgebungstemperatur, typ. Abweichung pro Tag, max. 10 s; typ.: 2 s • Betriebsstundenzähler • Anzahl Uhrzeitsynchronisation CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 44 IO-Devices mit IRT, max. – Anzahl anschließbarer IO-Device für RT, max. – davon in Linie, max. Anzahl gleichzeitig aktivierbarer/deakti 8; in Summe über alle Schnittstellen – vierbarer IO-Devices, max. – Anzahl der IO-Devices pro Werkzeug, max. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 45 Ja; per Anwenderprogramm 2. Schnittstelle Schnittstellenphysik • RJ 45 (Ethernet) Ja; X2 • Anzahl der Ports integrierter Switch Nein • Protokolle • IP-Protokoll Ja; IPv4 PROFINET IO-Controller • • PROFINET IO-Device CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 46 Nein – PROFIenergy Ja; per Anwenderprogramm – Priorisierter Hochlauf Nein – Shared Device Anzahl IO-Controller bei Shared Device, – max. – Aktivieren/Deaktivieren von I-Devices Ja; per Anwenderprogramm Asset-Management-Record Ja; per Anwenderprogramm – Schnittstellenphysik CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 47 S7-Kommunikation, als Client • Nutzdaten pro Auftrag, max. siehe Online-Hilfe (S7 communication, User data size) Offene IE-Kommunikation • TCP/IP – Datenlänge, max. 64 kbyte – mehrere passive Verbindungen pro Port, unterstützt ISO-on-TCP (RFC1006) • CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 48 Anzahl Elemente für jeweils einen Auf – ruf von OPC_UA_MethodGetHandleList, max. Anzahl gleichzeitiger Aufrufe der – Client-Anweisungen pro Verbindung (außer OPC_UA_ReadList,OPC_UA_WriteList, OPC_UA_MethodCall), max. Anzahl gleichzeitiger Aufrufe der – Client-Anweisungen OPC_UA_ReadList,OPC_UA_WriteList und OPC_UA_MethodCall, max. CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 49 Weitere Protokolle • MODBUS Ja; MODBUS TCP S7-Meldefunktionen Anzahl anmeldbarer Stationen für Meldefunk tionen, max. Programmmeldungen Anzahl konfigurierbarer Programmmeldun 10 000; Programmmeldungen werden durch den gen, max. Baustein "Program_Alarm", ProDiag oder GRAPH generiert CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 50 Anzahl projektierbarer Traces 4; pro Trace bis zu 512 kbyte Daten möglich • Alarme/Diagnosen/Statusinformationen Diagnoseanzeige LED • RUN/STOP-LED ERROR-LED • • MAINT-LED STOP ACTIVE-LED • • Verbindungsanzeige LINK TX/RX Unterstützte Technologieobjekte CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 51 Ja; PID-Regler mit integrierter Optimierung für Ventile • PID-Temp Ja; PID-Regler mit integrierter Optimierung für Temperatur Zählen und Messen • High Speed Counter Normen, Zulassungen, Zertifikate geeignet für Sicherheitsfunktionen Nein Umgebungsbedingungen Umgebungstemperatur im Betrieb CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 52 Schutzstufe: Schreibschutz • Schutzstufe: Schreib-/Leseschutz • Schutzstufe: Schreibschutz für Failsafe Nein • Schutzstufe: Complete Protection Zykluszeitüberwachung • untere Grenze einstellbare Mindestzykluszeit • obere Grenze einstellbare maximale Zykluszeit Maße Breite 70 mm Höhe 147 mm CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 53 Artikelnummer 6ES7515-2TN03-0AB0 Tiefe 129 mm Gewichte Gewicht, ca. 535 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch S7-1500, ET 200MP (https://support.automation.siemens.com/WW/view/de/59191792). CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
- Seite 54 In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbilder der CPU 1515T‑2 PN Bild A-1 Maßbild CPU 1515T-2 PN Bild A-2 CPU mit geöffneter Frontklappe CPU 1515T-2PN (6ES7515-2TN03-0AB0) Gerätehandbuch, 11/2022, A5E52225582-AA...
