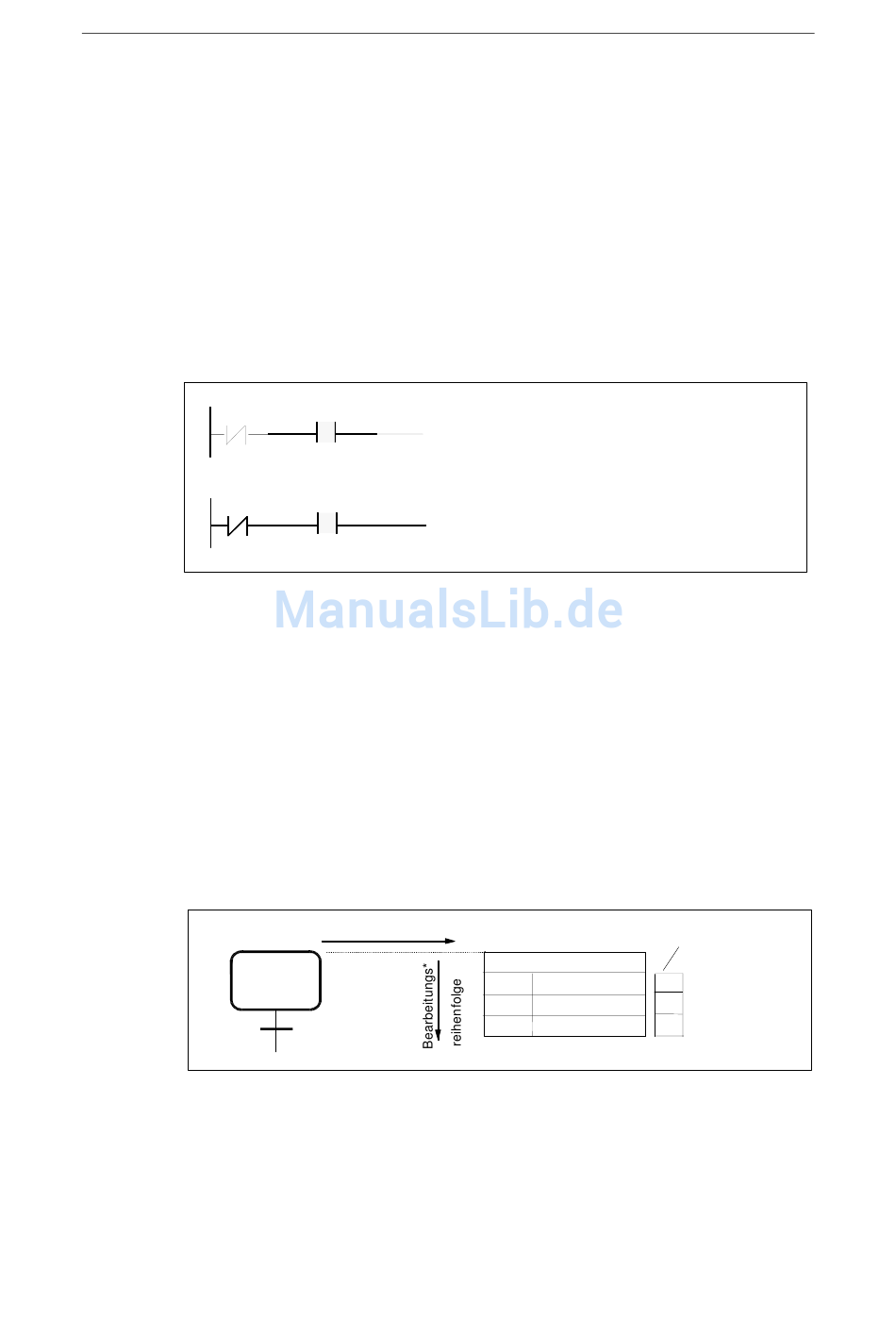

Statusanzeige für Schritte und Bedingungen
Der Status folgender Elemente der Ablaufkette wird farblich markiert:
• Schritte: Aktive und gestörte Schritte werden farblich unterschiedlich dargestellt.
• Permanente Bedingungen, Transitionen, Interlock und Supervision:
Es wird angezeigt, ob einzelne Bedingungen erfüllt sind (z. B. ein Merker
oder ein Ausgang).
Es wird angezeigt, ob eine komplette Verknüpfung, bestehend aus
mehreren Bedingungen, erfüllt ist; z. B. eine ODER-Verknüpfung.
Es wird angezeigt, ob die gesamte Transition (T), Interlock (C) oder
Supervision (V) erfüllt ist.
Bed.1
nicht erfüllt
Bed.1
erfüllt
Statusanzeige für den Signalzustand von Operanden
Bei Schritten werden die Signalzustände der programmierten Aktionen angezeigt.
Der Signalzustand der Operanden (z. B. Eingänge, Ausgänge, Merker) wird dabei
durch die tatsächliche Abfrage der einzelnen Aktion ermittelt. Es handelt sich also
nicht um eine rein schrittspezifische Auswertung. In dieser Statusanzeige werden
boolesche Operanden angezeigt. Die Anzeige der Statuswerte weiterer Operanden
erfolgt im Detailfenster im Register "Operanden".
Bei Bausteinaufrufen innerhalb der Aktionen und bei temporären Variablen erfolgt
keine Statusanzeige.
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
Bed. 2
erfüllt
Bed. 2
erfüllt
Schritt ist aktiv
S4
Beobachten und Testen der Ablaufsteuerung
Die Transition ist nicht erfüllt
und schaltet nicht
Die Transition ist erfüllt
und schaltet
Signalzustand
N
A4.2
S1 S
A4.3
A4.4
S0 R
1
1
0
11-3
