7.11 Überwachungsfehler und Quittierpflicht
Jedem Schritt kann eine Supervision (Schrittüberwachung) zugeordnet werden.
Nur aktive Schritte werden überwacht. S7-GRAPH stellt fest, ob die Bedingungen
der Supervision erfüllt sind (d. h. ein Überwachungsfehler vorliegt).

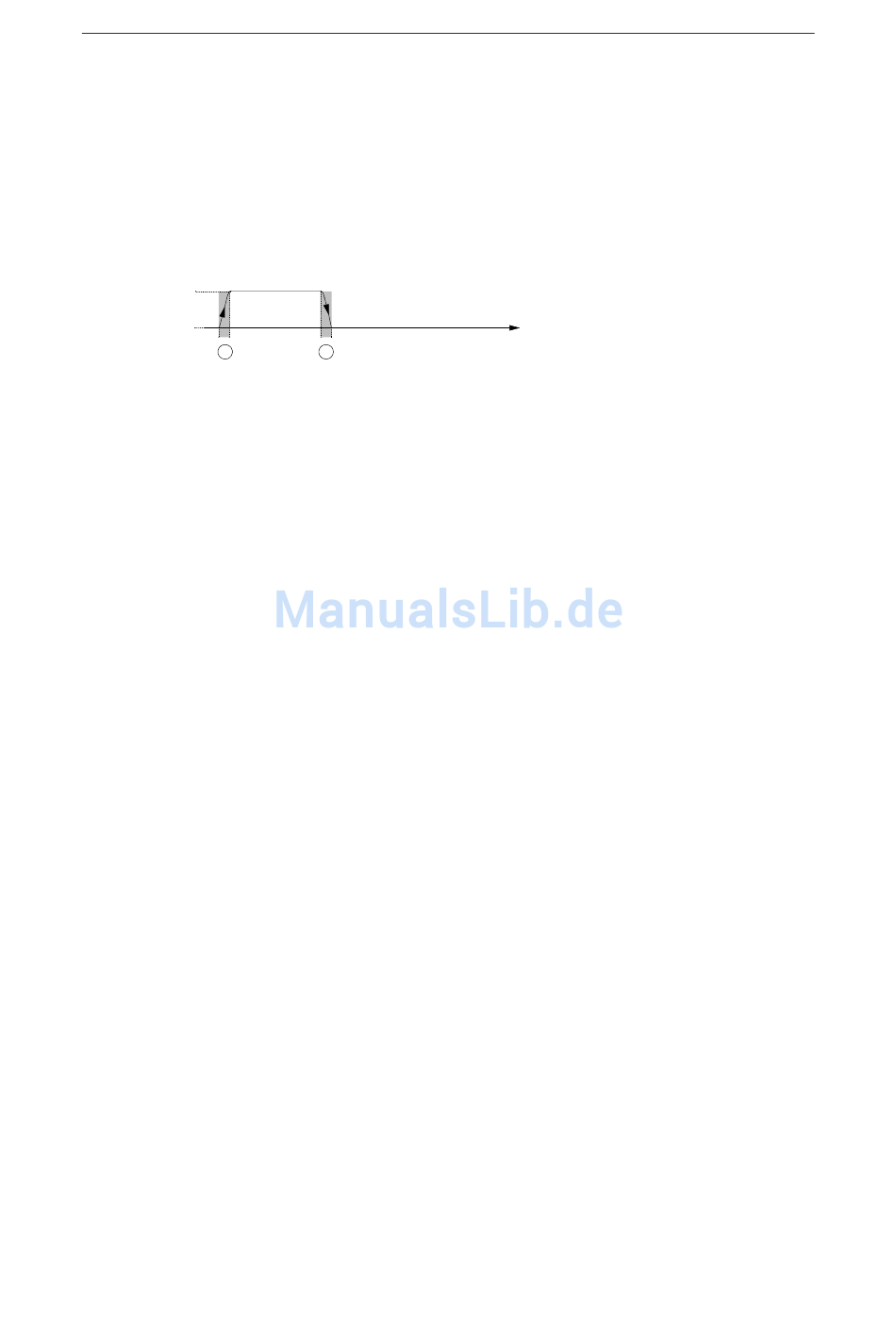

Ein kommender Überwachungsfehler (1) führt zum Ereignis "V1", ein gehender
Überwachungsfehler (2) führt zum Ereignis "V0".
Störung
1
V1
0
1
Störung: Bedingungen in Supervision sind erfüllt
Keine Störung: Bedingungen in Supervision sind nicht erfüllt

Melden und Quittieren - Voraussetzungen

Das Melden und Quittieren eines Überwachungsfehlers setzt folgende
Einstellungen im Dialogfeld "Baustein-Einstellungen" (Menübefehl Extras >
Baustein-Einstellungen, Register "Übersetzen/Speichern") voraus:
• Im Feld "FB-Parameter" ist "Standard", "Maximal" oder "Definierbar" eingestellt.
Damit meldet S7-GRAPH einen Überwachungsfehler über den
Ausgangsparameter ERR_FLT.
• Im Feld "Ketteneigenschaften" ist "Quittierpflicht bei Fehler" eingestellt.
Damit müssen Überwachungsfehler, die während des Betriebs auftreten, über
den Eingangsparameter ACK_EF quittiert werden.
Die Quittierpflicht bei Auftreten eines Fehlers kann nicht nur über die Einstellungen
im Dialogfeld, sondern alternativ auch über den entsprechenden Parameter
(EN_ACKREQ) im Parametersatz "Definierbar" eingestellt werden.
Umgang mit Überwachungsfehlern
Quittierpflichtige Fehler wirken sich nur auf die betroffenen Teilketten aus, so dass
die übrige Ablaufkette weiterbearbeitet werden kann, während die betroffene
Teilkette erst nach Quittieren des Fehlers weiterbearbeitet wird.
