Programmieren von Aktionen und Bedingungen
Umschalten zwischen KOP und FUP
In S7-GRAPH können Sie Bedingungen in einer von zwei Programmiersprachen
programmieren: im Kontaktplan (KOP) oder im Funktionsplan (FUP). Sie können
sich jederzeit die Bedingungen in KOP oder in FUP anzeigen lassen. Zum
Umschalten der Anzeige wählen Sie den jeweiligen Menübefehl: Ansicht > KOP
oder Ansicht > FUP.
7.7
Verknüpfungen von KOP-Elementen
Eine Verknüpfungsoperation fragt den Signalzustand eines KOP-Elements nach
"0" (nicht aktiviert, aus) oder "1" (aktiviert, ein) ab, und liefert daraufhin ein
Verknüpfungsergebnis (VKE). Die Operation speichert dann entweder dieses
Ergebnis oder sie führt damit eine boolesche Verknüpfung aus.
Zu unterscheiden sind die beiden Verknüpfungen UND und ODER:
Verknüpfung
UND
ODER
7-20

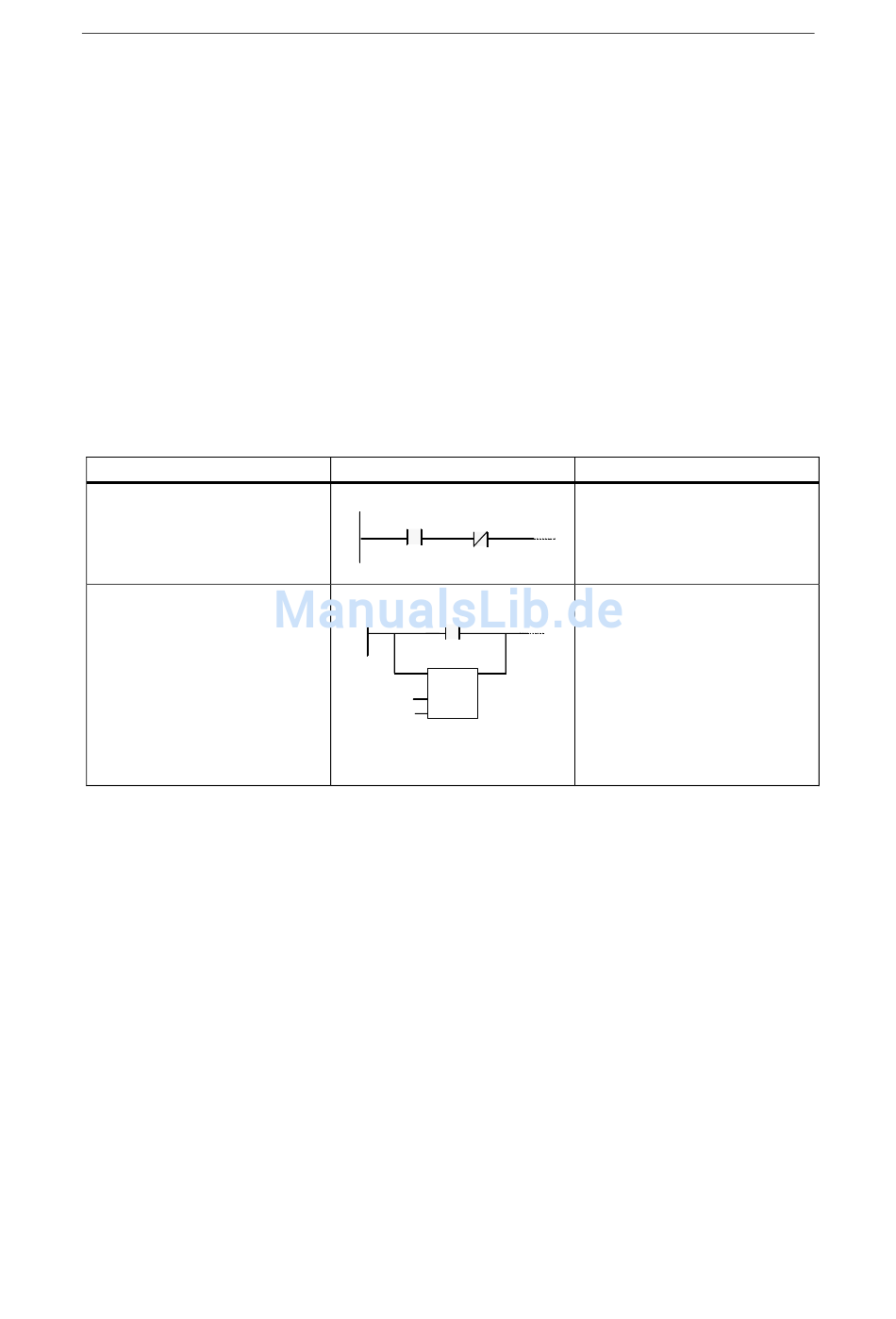

Beispiel für eine Verknüpfung in einer Transition
E0.0
E0.1
E0.0
CMP
== I
IN1
IN2
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
Die Bedingung ist erfüllt, wenn an
Eingang E0.0 der Signalzustand
"1" ist UND an Eingang E0.1 der
Signalzustand "0" ist.
Die Bedingung ist erfüllt, wenn
•
an Eingang E0.0 der
Signalzustand "1" ist
ODER
•
der Vergleicher das Ergebnis
"wahr" bei Vergleich der
beiden Operanden liefert.
A5E00290653-01
