Programmieren der Struktur einer Ablaufkette
6.6

Sprung

Ein Sprung ist der Übergang von einer Transition zu einem beliebigen Schritt
innerhalb der Ablaufkette oder einer anderen Ablaufkette desselben FB.
Ein Sprung steht immer hinter einer Transition und beendet an dieser Stelle die
Ablaufkette oder den Zweig einer Verzweigung.
Im Gegensatz zum Kettenende bewirkt ein Sprung die wiederholte Bearbeitung der
Ablaufkette oder von Teilen der Ablaufkette

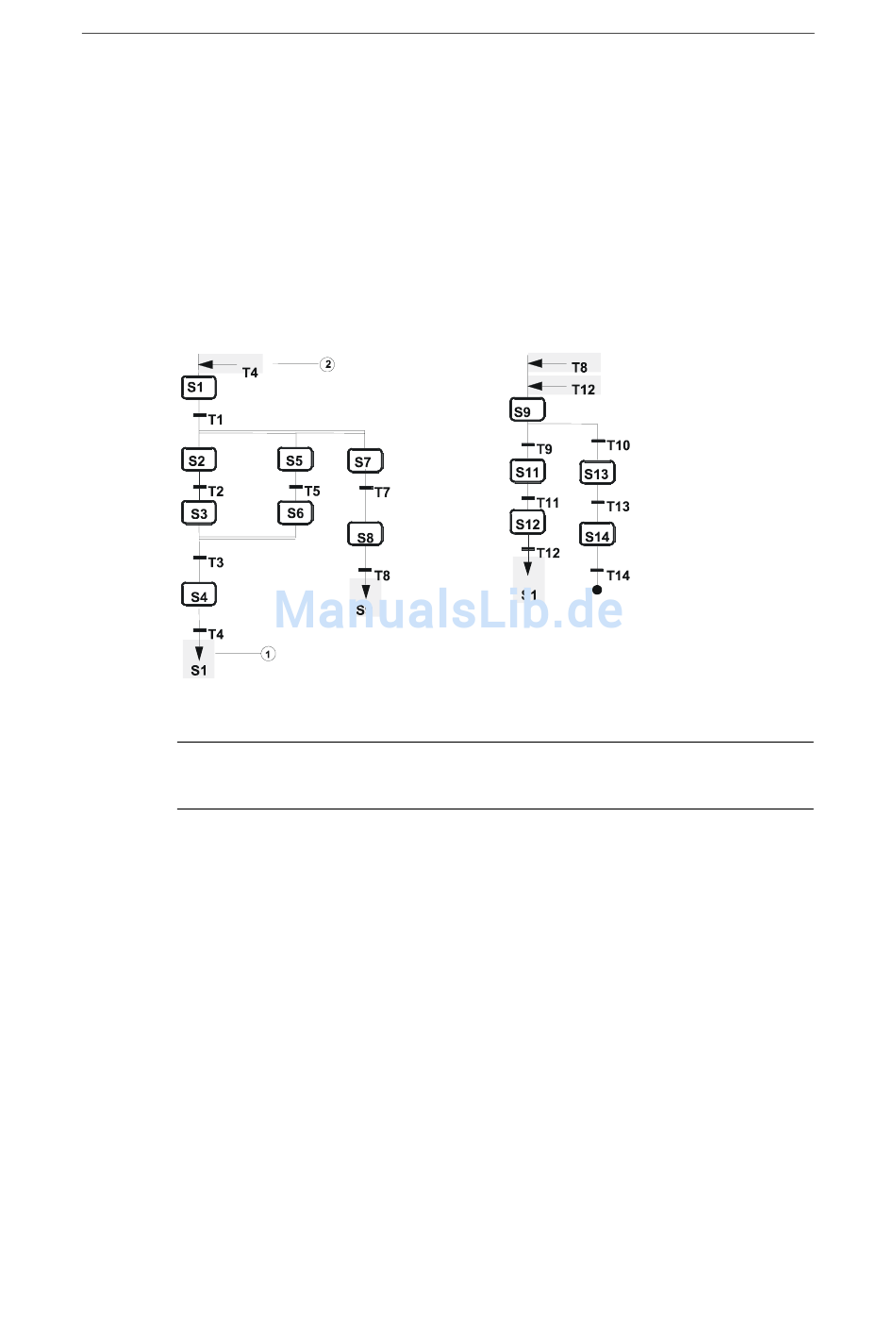

Der Sprung (1) und das Sprungziel (2) werden grafisch als Pfeil dargestellt, die
Verbindung an sich ist nicht sichtbar.
Achtung
Einen Sprung in eine Simultanverzweigung sollten Sie vermeiden.
