Programmieren von Aktionen und Bedingungen
Die Transition schaltet nicht in den nächsten Schritt der Ablaufkette, wenn die
Verknüpfung der Bedingungen nicht erfüllt ist, d. h. wenn das Netzwerk das
Ergebnis 0 liefert. Der aktive Schritt bleibt weiter aktiv.
Leertransition
Transitionen ohne programmierte Bedingungen sind Leertransitionen. Der Ablauf
der Kette wird dadurch grundsätzlich nicht gestört. Der aktive Schritt wird nur
einmal durchlaufen. Der nachfolgende Schritt wird gültig.
Schritt überspringen
Wird gleichzeitig sowohl die Transition vor einem Schritt als auch die Transition
nach einem Schritt gültig, dann wird der Schritt nicht aktiv.
Im Dialogfeld "Baustein-Einstellungen" (Menübefehl Extras > Baustein-
Einstellungen, Register "Übersetzen/Speichern") muss dazu der Eintrag "Schritte
überspringen" angewählt sein.

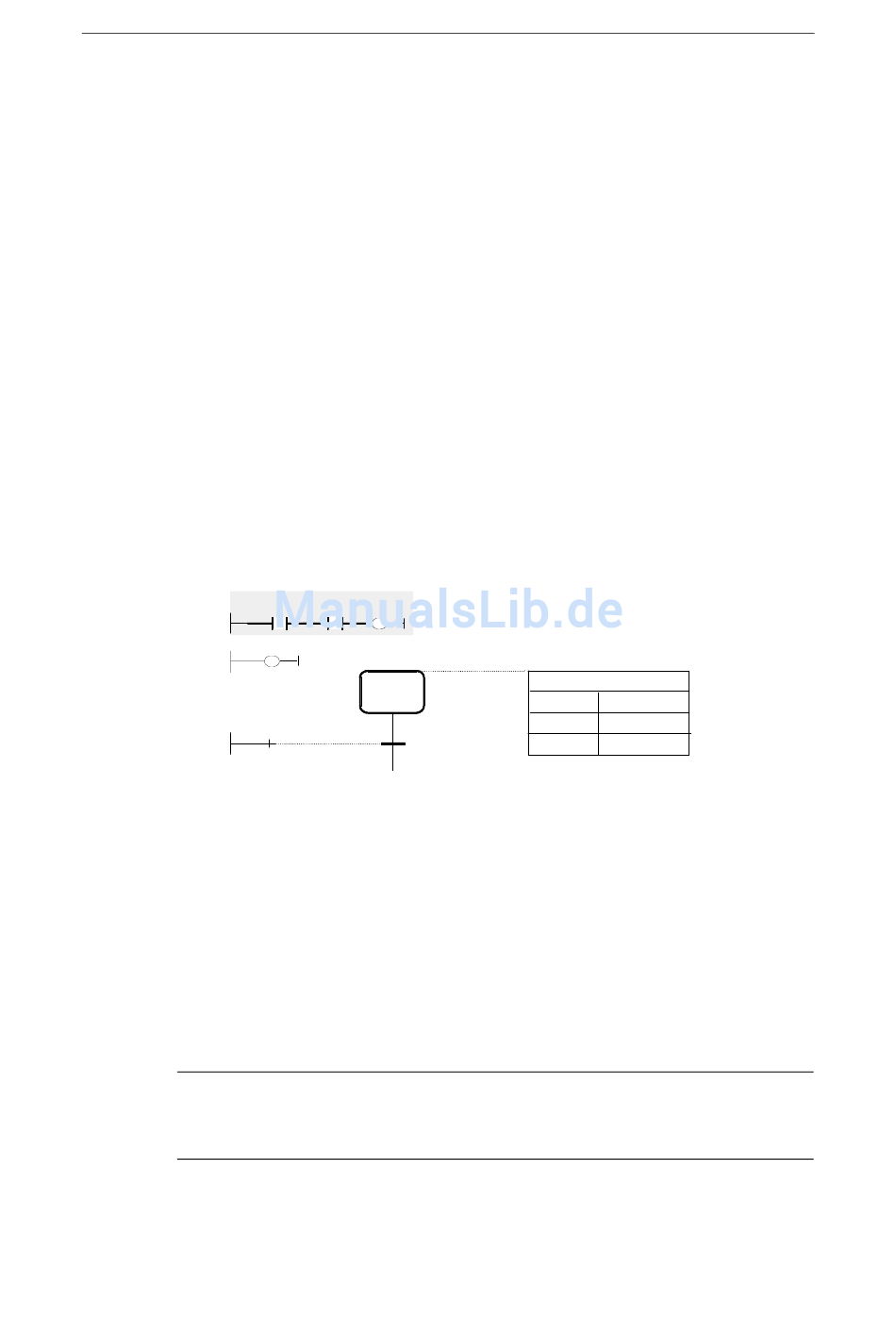

Interlock
Ein Interlock ist eine programmierbare Bedingung zur Schrittverriegelung, die die
Ausführung einzelner Aktionen beeinflusst.
Überwachung
Ist die Verknüpfung der Bedingungen erfüllt, werden mit Interlock verknüpfte
Aktionen ausgeführt.
Ist die Verknüpfung der Bedingungen nicht erfüllt, liegt eine Störung vor:
• mit Interlock verknüpfte Aktionen werden nicht ausgeführt.
• es wird ein Verriegelungsfehler gemeldet (Ereignis L1).
Eine Verriegelung programmmieren Sie in der Darstellungsart Einzelschritt.
Maximal 32 KOP- bzw. FUP-Elemente sind je Interlock programmierbar. Das
Ergebnis der Verknüpfung wird vom System selbstständig verwaltet.
Ein programmierter Interlock wird in jeder Darstellungsart mit dem Buchstaben C
links vom Schritt angezeigt.
Achtung
Wenn Sie eine Schrittverriegelung programmieren, wird diese in den Aktionen erst
verwendet, wenn deren Operationen um den Buchstaben C erweitert werden.
