Programmieren von Aktionen und Bedingungen
7.6

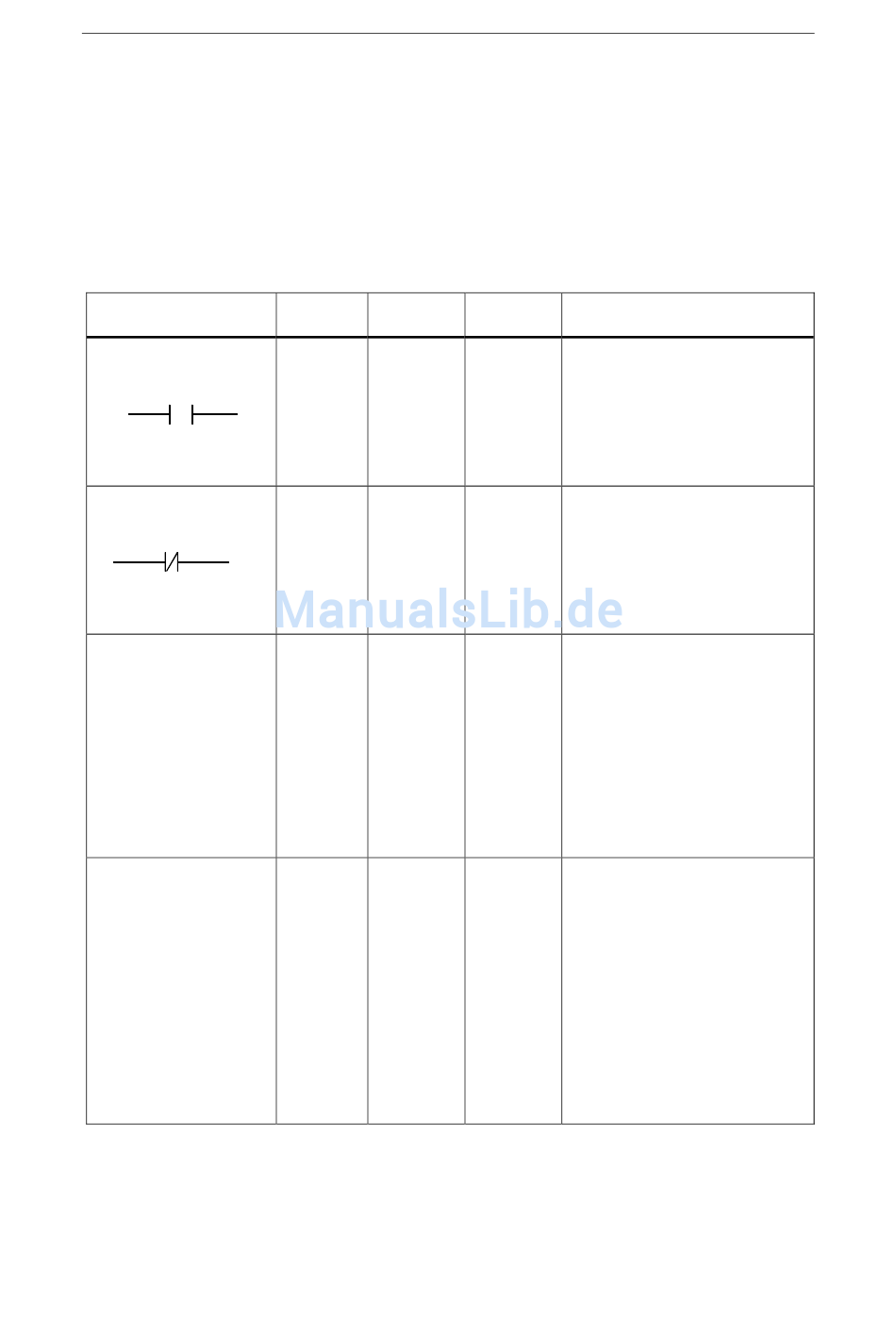

KOP-Elemente zum Programmieren von Bedingungen

KOP-Elemente
Ein KOP-Programm verfolgt den Signalfluss zwischen Stromschienen. Die
einzelnen KOP-Elemente tragen eine Binärinformation: Signalzustand "0" (Strom
fließt nicht) oder "1" (Strom fließt).
KOP-Element
Schließer
<Operand>
Öffner
<Operand>
Spule (Ausgang)
<Operand>
-----(=)
Spule:
Ausgang Setzen
<Operand>
-----(S)
7-18
Operanden Datentyp
<Operand> BOOL,
TIMER,
COUNTER
<Operand> BOOL,
TIMER,
COUNTER
<Operand> BOOL
<Operand> BOOL
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
Speicher- Beschreibung
bereich
E, A, M, T, Der Schließer trägt das Signal "1",
Z, Datenbit wenn der <Operand>
Signalzustand "1" hat.
Der Operand gibt das Bit an,
dessen Signalzustand abgefragt
wird.
E, A, M, T, Der Öffner trägt das Signal "1",
Z, Datenbit wenn der <Operand>
Signalzustand "0" hat.
Der Operand gibt das Bit an,
dessen Signalzustand abgefragt
wird.
E, A, M, Spulen verwenden Sie nur in den
Datenbit permanenten Operationen einer
Schrittkette.
Der Operand enthält das Ergebnis
der Bedingungen, die innerhalb der
permanenten Operationen
programmiert werden (Verknüpfung
von Schließer, Öffner, Vergleicher).
Er gibt an, welchem Bit der
Signalzustand zugewiesen wird.
E, A, M, Die Spule Setzen wird nur
Datenbit ausgeführt, wenn das
Verknüpfungsergebnis (VKE) der
vorherigen permanenten
Operationen "1" ist. Dann wird der
<Operand> auf "1" gesetzt.
Ein VKE von "0" hat keine
Auswirkungen, so dass der aktuelle
Signalzustand des Operanden nicht
verändert wird.
Der Operand gibt an, welches Bit
gesetzt werden soll.
