Bedienen von S7-GRAPH
Übersichtsfenster
Das Übersichtsfenster liegt per Voreinstellung am linken Rand des Arbeitsfensters.
Es lässt sich jedoch mit der Maus auch am rechten, oberen oder unteren Rand des
Fensters positionieren.
Es enthält drei Register:

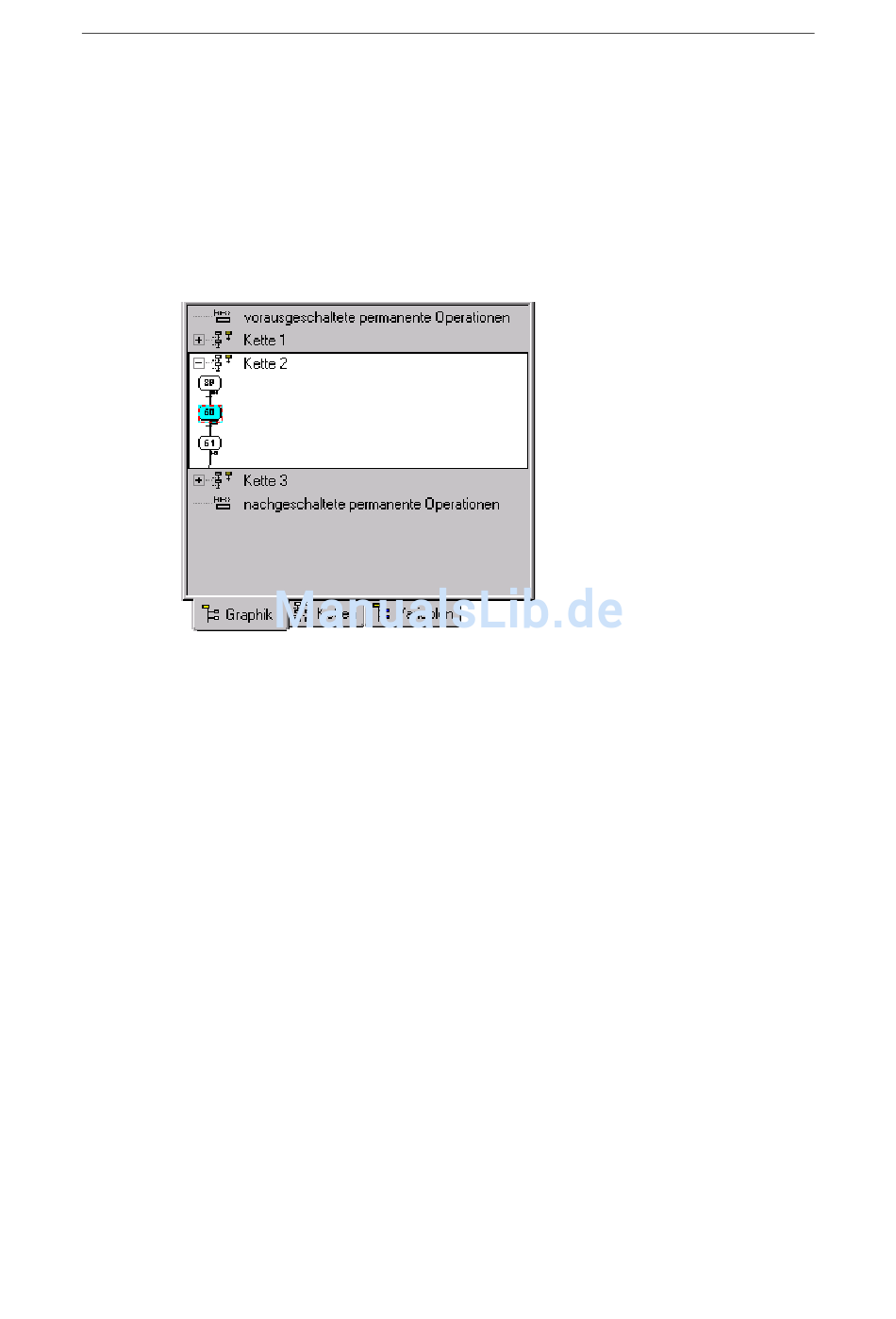

Register "Graphik"
Dieses Register zeigt die einzelnen Ablaufketten sowie die permanenten
Operationen in textueller Darstellung. Bei Bedarf können Sie diese expandieren,
um weitere Details, z. B. die Kettenstruktur oder einzelne Operationen, graphisch
darzustellen.
Sie können hier komplette Ketten oder einzelne Kettenelemente kopieren,
ausschneiden, einfügen oder löschen. Wenn Sie im Register "Graphik" einen
Bereich der Ablaufstruktur anwählen, wird dieser zur Bearbeitung im Arbeitsfenster
angezeigt.
