Bedienen von S7-GRAPH
4.2
S7-GRAPH Oberfläche

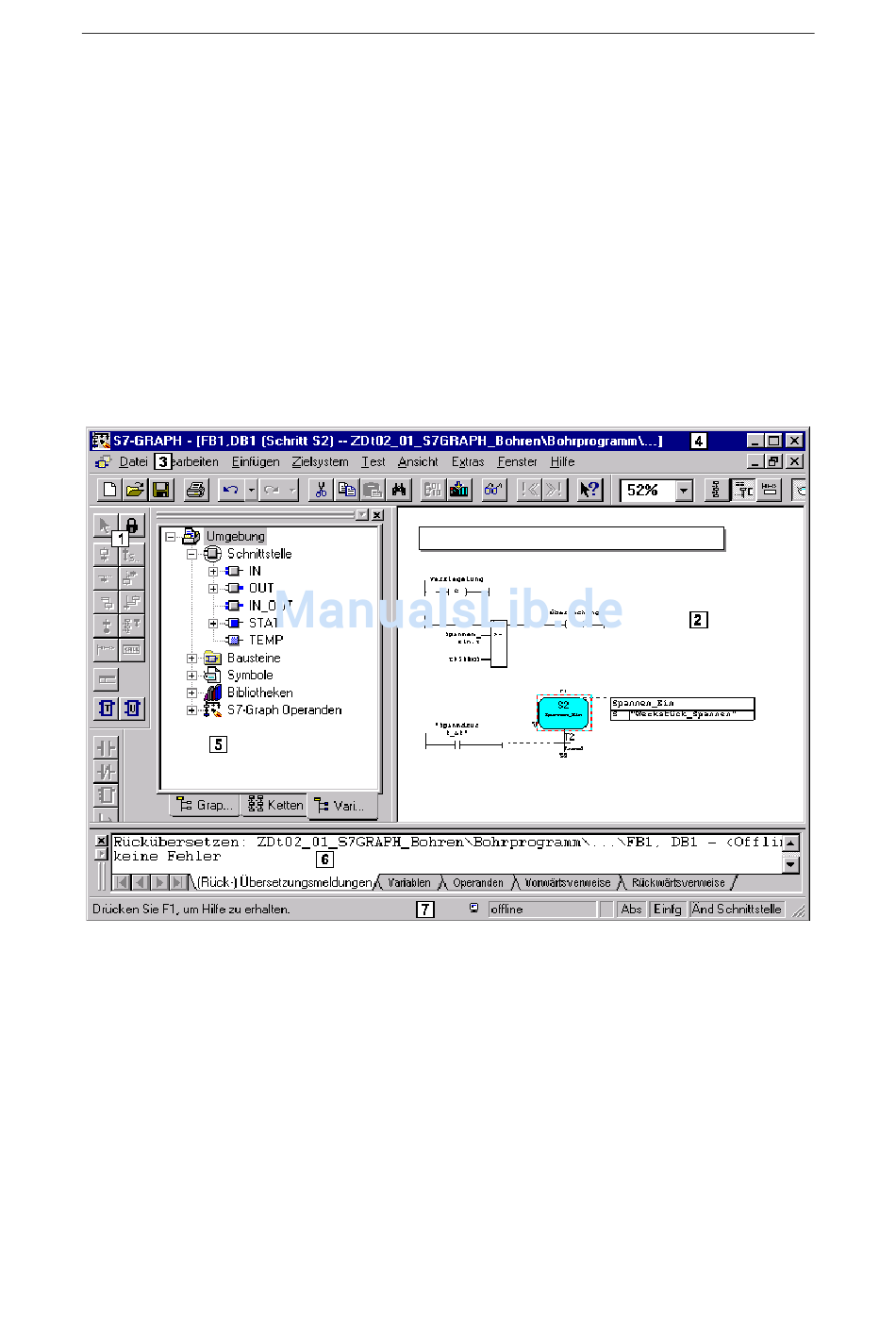

Bereiche der S7-GRAPH Oberfläche
Die Oberfläche ist dreigeteilt:
• Im Arbeitsbereich (2) wird die Ablaufsteuerung zur Bearbeitung angezeigt. Hier
können Sie die Struktur der Ablaufketten definieren oder die einzelnen Aktionen
und Bedingungen programmieren.
• Das Übersichtsfenster (5) gibt einen Überblick über die Gesamtstruktur der
Ablaufsteuerung, die Bausteinparameter und Variablen, sowie die Umgebung
des Funktionsbausteins im S7-Programm.
• Im Detailfenster (6) erhalten Sie spezifische Informationen, die Sie in den
einzelnen Programmierphasen benötigen, wie z. B. Übersetzungsmeldungen
oder Angaben zu Verwendungsstellen von Operanden.
In den folgenden Abschnitten finden Sie Beschreibungen zu den im Bild
gekennzeichneten Bereichen.
(1) Funktionsleisten
(2) Arbeitsbereich
(3) Menüleiste
(4) Titelzeile
(5) Übersichtsfenster
(6) Detailfenster
(7) Statuszeile
4-2
S7-GRAPH für S7-300/400 Ablaufsteuerung programmieren
A5E00290653-01
